準諧振OB2202的設計，求助！

  各位高手好，我最近在做一款電源60W,16.5V3.65A的，PWM為OB2202   MOS管 7N60的方案，采用RM10變壓器，匝比為41：6：6，三明治繞發，現在問題是，空載與帶載時變壓器里面有噪音，效率88%，調了電路反饋，變壓器繞線方法，就是不行，因是新手，覺得是變壓器匝比問題，請教各位高手們賜教，萬分感激。
全部回復(27)
正序查看
倒序查看
mochaoer
LV.1
2
2011-05-16 20:52

兄弟諧振難做啊，有得你調了。路過，幫不上忙。



0
回復
qiuzhw
LV.7
3
2011-05-17 08:42
46:6:5  LP=500UH
0
回復
LV.1
4
2011-05-17 08:43
貼個原理圖看看。。
0
回復
Power_wei
LV.3
5
2011-05-17 09:21

兄臺你的初級鉗位電容多大  改小一點試試。。

0
回復
2011-05-17 10:13
@
貼個原理圖看看。。

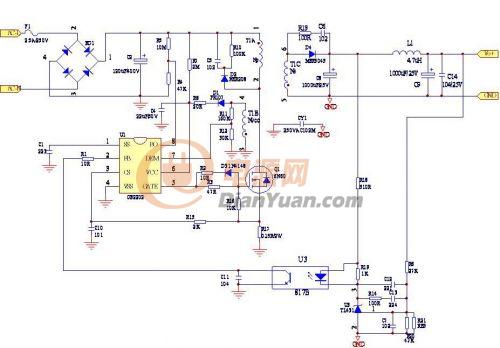

原理圖，麻煩幫我看看，這個電源搞的我想死，呵呵。
0
回復
2011-05-17 10:14
@Power_wei
兄臺你的初級鉗位電容多大 改小一點試試。。
兄弟，我用的是100K與102
0
回復
2011-05-17 10:16
@qiuzhw
46:6:5 LP=500UH

謝謝兄弟，我再用你的參數試試看，搞好了，再分享給大家。

0
回復
liuhou
LV.9
9
2011-05-17 13:39
匝比還好吧，變壓器有浸油沒有？
0
回復
LV.1
10
2011-05-17 15:14

你這個就是傳說中的反激準諧振？

有聲音的時候，你測驅動和VDS波形有震蕩嗎？

0
回復
qiuzhw
LV.7
11
2011-05-17 16:11

1，R17太小；

2，VCC串的20歐姆電阻太大。

3，吸收電容102太小，

4，C11太大。

0
回復
zxl052
LV.1
12
2011-05-17 20:35
嵌位吸收電容用瓷片電容或滌綸電容看看   VCC電阻大了點
0
回復
bpyanyu
LV.8
13
2011-05-18 10:08

你先試試在MOS管上并個電容試試，另一個就是把變壓器重新設計，設計的時候最低頻率設的高點。

0
回復
goodadapter
LV.2
14
2011-05-18 11:11
 空載時，像這個波形才有得整的。
1
回復
mochaoer
LV.1
15
2011-05-18 14:24
@bpyanyu
你先試試在MOS管上并個電容試試，另一個就是把變壓器重新設計，設計的時候最低頻率設的高點。

你好，我早MOS管有并電容試過，你能幫我算個變壓器看看嗎？謝謝！

0
回復
chao1314520
LV.1
16
2011-05-18 16:30
@liuhou
匝比還好吧，變壓器有浸油沒有？
變壓器浸油后，聲音相對會小點，但不能完全消除，謝謝！
0
回復
chao1314520
LV.1
17
2011-05-18 16:32
@zxl052
嵌位吸收電容用瓷片電容或滌綸電容看看  VCC電阻大了點
我已經將VCC電阻改為2.2R，還是一樣，吸收電容也改過
0
回復
chao1314520
LV.1
18
2011-05-18 16:35
@qiuzhw
1，R17太小；2，VCC串的20歐姆電阻太大。3，吸收電容102太小，4，C11太大。
按照您的指點將R17改為0.18R,VCC供電改為2.2R,吸收電容改為103，C11改為101，效果還是一樣，我已將場效應管的驅動波形上傳，幫我看一下，是對的嗎?謝謝，營長!
0
回復
chao1314520
LV.1
19
2011-05-18 16:37
@
你這個就是傳說中的反激準諧振？有聲音的時候，你測驅動和VDS波形有震蕩嗎？

有聲音時，會出現震蕩，有聲音時波形不漂亮

0
回復
Power_wei
LV.3
20
2011-05-19 09:49
@chao1314520
兄弟，我用的是100K與102

你的OB2202待機功耗有多少？我做過OB2201的一個36W電源 ，開始也是輕載有聲音，調節反饋吧

0
回復
qiuzhw
LV.7
21
2011-05-19 10:11
@chao1314520
按照您的指點將R17改為0.18R,VCC供電改為2.2R,吸收電容改為103，C11改為101，效果還是一樣，我已將場效應管的驅動波形上傳，幫我看一下，是對的嗎?謝謝，營長!
占空比在AC90V時=0.6比較好，你的占空比小了,我算的變壓器試過嗎？
0
回復
2011-05-19 11:21
@goodadapter
[圖片] 空載時，像這個波形才有得整的。
學習
0
回復
goodadapter
LV.2
23
2011-05-19 11:22
@qiuzhw
占空比在AC90V時=0.6比較好，你的占空比小了,我算的變壓器試過嗎？
那個ＭＯＳ耐壓會很高，你試過？
0
回復
2012-03-22 15:36
應該不會難整吧？？？
0
回復
jia5
LV.5
25
2012-12-15 16:55
@mochaoer
兄弟諧振難做啊，有得你調了。路過，幫不上忙。
兄弟諧振難也不見得難做吧。不要一句話把他人嚇到嘛。
0
回復
2012-12-18 08:28
@jia5
兄弟諧振難也不見得難做吧。不要一句話把他人嚇到嘛。
諧振IC 有異音?
0
回復
2012-12-18 08:39
@goodadapter
那個ＭＯＳ耐壓會很高，你試過？

有沒有問過OB的FAE啊

0
回復
jia5
LV.5
28
2012-12-18 13:34
@老鐘電源IC
諧振IC有異音?
同意，不過吸收電路（RCD）C用好一點的CBB電容就可以把異音減到最小（沒有）。
