是每個臺都有嗎?

我們現在做的是樣板,用在32寸的液晶電視上有很多雪花.后來在市場上沒了一塊其他公司的同類產品,紋波基本差不多,尖峰在100MV以內.用買的電源基本看不到雪花.請問雪花引起有哪些原因,是尖峰太大,還是有其他原因呢?

有可能是PWM那邊的干擾..

你是指PWM輸出有問題嗎?能不能具體一點.

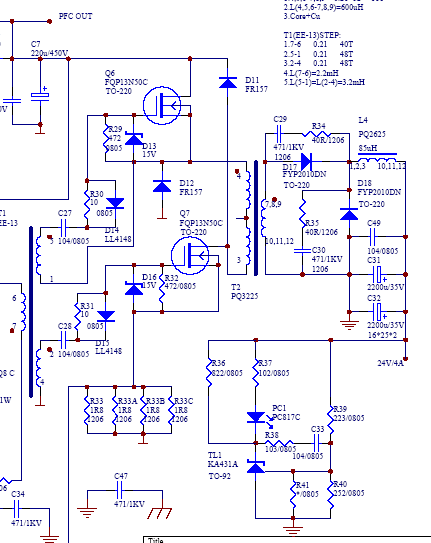

我把后端的原理圖貼上去500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1136434628.gif');}" onmousewheel="return imgzoom(this);">

有如下幾點建議:
1.增大MOS驅動電阻
2.加大SNUBBER電容
3.增加一次側RCD電路
不妨一試!

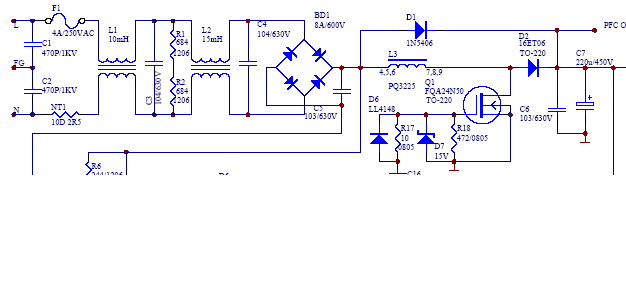

現在查出的問題是12V的問題,PFC輸出有很大的尖峰,12V的輸出尖峰也有150MV左右.我把PFC輸出端的原理圖發上來,請指教.懷疑是二極管D2因?yàn)镼1開斷引起的反向電流.在二極管兩端并RC網絡的效果不明顯,是不是因?yàn)槿≈涤袉栴}啊?請賜教.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1136461865.gif');}" onmousewheel="return imgzoom(this);">

應該是你的輸出尖峰波形過大造成,是輸出電容的接地位置不適當造成.

怪不得每次更換器件后,都恢復不到最佳輸出狀態.請問輸出電容接地有哪些具體的要求,能不能具體說明一下,謝謝.

現在發現問題出現在哪了?主要是輻射的原因 ,尖峰已經在150MV以下了,但是輻射非常大,請教有哪些消除輻射的具體措施.謝謝

輻射大,你可以加屏蔽,改PCB板(注意走線要圓滑)

在D2的負端引腳處和大電容C7的負端引腳處之間接一個103/1KV的電容.

你這個干擾頻段是那多少M(fèi)啊?49.75M-100M之間?還是100M以上,一般情況只會對100M以下有影響,而且是在若信號,也就是在50DB左右就回出現干擾,100DB是完全看不到的

建議你先在PFC,PWM的MOS漏極加磁珠,在換別的MOS進行對比,看下COSS差別……COSS也是對電視的干擾之一.

還有對PWM的工作波形(在整機上)是不是在一個波谷導通~~~~

在TV中有雪花一般是干擾到高頻部分,干擾到中頻和視頻部分都不會有雪花.

其實輻射的原因是來自多方面的,但對于開關電源來說最主要的是電源功率器件為感性負載時的關斷速度過快所至,其波形中含有豐富的高次諧波,一般可為基波頻率的12次-15次以上甚至更高.我建議你把上圖中的D14、D15反個方向,MOSFET不要關斷的太快,向“待機功耗”先生說的很對,在漏極和整流管的輸出加上磁珠也是可以起到改善的.

張兄,那如果屏有水波紋是什么原因?

1.檢查信號解碼部分和液晶驅動部分電源紋波.
2.測背光電源的頻率.
3.信號先是否靠INVERTER太近.

請問INVERTER中文意思是什么呀?謝謝!

金山詞巴,這里指LED背光電源

逆變器.
