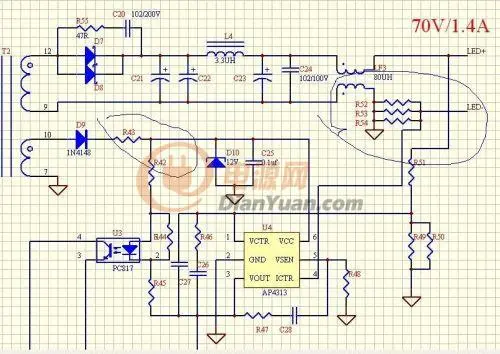

兩個地方需要糾正，1、光耦支路的供電，也必須接在芯片VCC上，否則70V高壓通過光耦送過來，4313會壞。2、輸出采樣點需放在共模電感之前，否則環路不易穩定。

謝謝前輩的意見，路過的其他前輩也希望給點意見，謝謝！！

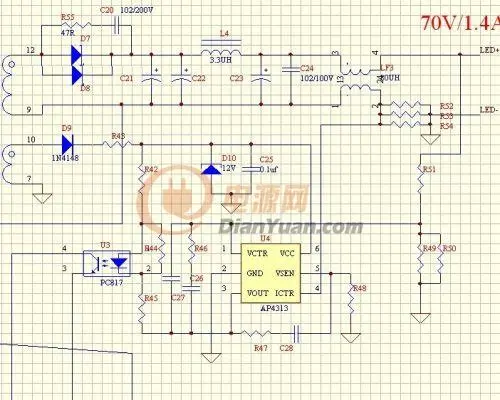

又進步了一大截，pdf資料上看的圖，4313的4腳電位應該比2腳的電位低，需要將R52 兩端位置換一下，接地符號放右邊，4腳接過來的線放左邊。

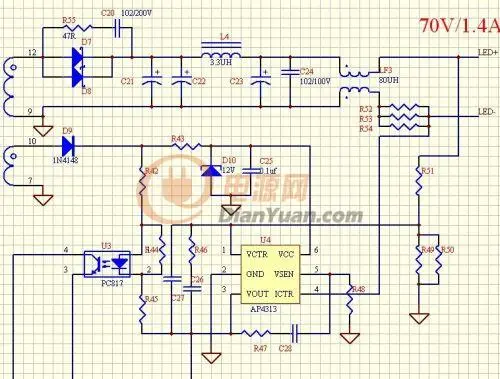

怎么又把共模電感卡在采樣信號中間了呢？在那個畫了圈的圖上 調換下左右就可以了，

問下，9貼的圖不可以嗎？

電壓取樣在共模之前！

電流取樣前加個電阻！

什么情況，可以發個圖給我看看嗎？謝謝！！

這個論壇也太溫暖了，沒人來幫忙啊，版主來啊！！！！！！！！！！！！！！！

注意接地點與電流取樣點的區別.

是對的
