燈泡、電機與電熱爐是可藉「慣性」運行, 但如無這部份, 則高頻將在電機矽鋼片中損耗成熱!!

謝謝.但我還有疑義:
高頻電壓是有的,但由于續流二極管的作用,電流只應有高頻波動,這樣估計有可能成.可我不敢確信,故而到這里來求證,望高人指點.

我認為不行.直流電機調速是依靠加在它兩端電壓高低來進行的,脈沖電壓導致電機轉一下,然后依靠慣性保持運轉,轉速是不穩定的.

謝謝.我也有這樣的考慮,但從另一方面想,PWM是高頻的,對轉速的影響應不大吧?
這是一個客戶的項目,電壓約130V,全速電流250A.用電感的話,體積重量都很大,想省去.可沒有試驗條件,沒法試,就在這里求證了.

高頻PWM,對轉速影響是不大的,前提是你要保證輸入電壓不能有波動,否則難達到轉速穩定.還要注意直流電機高頻通斷通斷造成的感生電動勢的影響.

謝謝提醒.

當然可以了.這個是很簡單的,我就做過啊

電機繞組電感很大,通行的做法是省去濾波電感.

曾經聽說過有因為分布電容耦合而造成軸電流影響軸承壽命的問題.如果用在重要設備上的話建議查一下電機學的書

以前幫人修過一臺跑步機,是用場效應管調節電壓占空比的,沒有輸出濾波元件.

謝謝.能告訴你是在多大的功率等級上做的嗎?謝謝.

謝謝,我還真的查了一下,但沒有悟出理論上的結果,所以才來請大家幫助.

謝謝.其實我以前也這樣做過,是用PWM脈沖給錄音機降速,很成功.但這次功率大,我就不敢保準了,故而求證于此.

我可以為您提供ZETEX的單相,雙相無刷直流電機驅動IC!如需進一步的服務,請與我聯系:上海全科科技周祥林 021-62498680 13817906430 COLINZHOU0504@126.COM

這么高的電壓和這么大的電流,T1管的發熱量會很大的,也會容易燒毀,如果改用全橋可控硅控制,設計好可控硅控制電路,會達到調速效果,續流二極管也要考虛發熱問題.

謝謝.

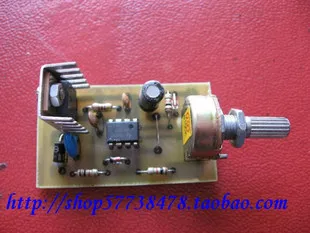

http://item.taobao.com/auction/item_detail-0db2-c0adfc2a37eb539b2f33201e28d5dffd.htm500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/169291243726415.jpg');}" onmousewheel="return imgzoom(this);">

還是那句,電機加上D1 可把電路電流塑平,但扼流圈一定要串電容,既使PWM 作用得以完美發揮,又避免高頻磁脈由矽鋼承受!

如果高頻功率回路拉的太長,干擾可就厲害了
