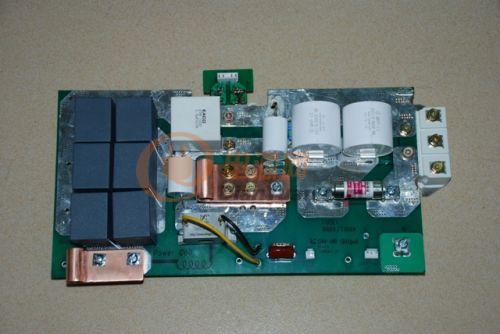

一款35KW 半橋 感應熱水器功率板 介紹



 Electronic Features 電參數特征

Input Line Voltage 輸入線電壓

0V  to 420V AC 3 Phase

Normal Line Voltage 額定工作線電壓

350V AC to 410V AC 3 Phase

Frequency range頻率范圍

50Hz/60Hz±5%

Input Power 輸入功率

35KW

Maximum line current 滿載輸入線電流

55A Max at 100% load condition

Minimum line current 最小輸入線電流

10A Min at 1% load condition

Efficiency (full load) 效率

97% Minimum. 99% Maximum.

Standby Power Loss 待機功耗

≤3W Max at 380V AC line voltage

Input cables 輸入電纜線

10m2

Leakage Current 漏電流

Less than 2mA

Inrush line current(cold start) 浪涌電流

300A typ peak, 380V AC line;

Isolation 相線機殼

DC500V 30MΩ min

Input Fuse 輸入保險

T100A/660V AC

Operating temperature range工作溫度

-40℃ to + 40℃

Storage temperature range 存儲溫度

-60℃ to + 80℃
          實物圖片和電路傳不上來,  有意向討論的請聯系: mc.li@189.cn
全部回復(16)
正序查看
倒序查看
mcli
LV.1
2
2011-03-18 16:14
重載
0
回復
zhouboak
LV.8
3
2012-01-10 00:46
@mcli
重載[圖片] [圖片]
0
回復
btma
LV.8
4
2012-01-10 03:13
這個太牛了！35kW 啊。
0
回復
2012-01-10 09:43
@mcli
重載[圖片] [圖片]
兩路驅動信號，是測試的UCE嗎，怎么檢測的啊，還是仿真的，說來聽聽
0
回復
2012-01-10 10:18
@btma
這個太牛了！35kW啊。

這么大功率何不做全橋呢

感應加熱電源群 62433576

0
回復
my.mai
LV.9
7
2012-01-10 11:35
@冉智ayong
這么大功率何不做全橋呢感應加熱電源群62433576
我們的客戶，深圳的。
0
回復
spt77
LV.5
8
2012-01-10 11:53

板子很簡潔呀，學習一下！

0
回復
my.mai
LV.9
9
2012-01-10 17:14
@spt77
板子很簡潔呀，學習一下！

功率部分，就那么幾個東西了。驅動部分還沒貼出來呢。

搭橋的更簡單啦，看看深圳愛電30KW的，搭橋，呵呵。

0
回復
my.mai
LV.9
10
2012-01-10 17:16
@caozhihong
兩路驅動信號，是測試的UCE嗎，怎么檢測的啊，還是仿真的，說來聽聽

一個100X高壓探頭，直接UCE。

一個1X探頭，直接接電流互感器的次級電阻兩端。



0
回復
irex
LV.5
11
2012-01-11 09:42

上面有幾各參數 不是很好

1.工作電壓上限 410V 這麻煩,很多工廠在 410-430 由其北方.

2.感應效率 >97% 這數值不可能,除非你 IGBT 不熱,你不能把你電路工作效率當整機效率.

3.工作溫度 -40 >> 40 度, 上限 40度 你在廣東很多都會超過這溫度的.實際上妳機器溫度上限絕對可以在 75度 以內

0
回復
caozhihong
LV.3
12
2012-01-11 10:17
@my.mai
一個100X高壓探頭，直接UCE。一個1X探頭，直接接電流互感器的次級電阻兩端。
我看你的第二個圖片中有兩路PWM信號，這兩路是在哪里測量的啊
0
回復
冉智ayong
LV.6
13
2012-01-11 22:11
@my.mai
我們的客戶，深圳的。

某些家只會在多年前那個老半橋上改改結構，連全橋是怎么工作的都不知道，麥工你懂的

0
回復
冉智ayong
LV.6
14
2012-01-11 22:15
@my.mai
功率部分，就那么幾個東西了。驅動部分還沒貼出來呢。搭橋的更簡單啦，看看深圳愛電30KW的，搭橋，呵呵。
麥工也不給我美言幾句，我們的每款機型結構都比別人的簡潔，你來看看我們的搭橋半橋
0
回復
my.mai
LV.9
15
2012-01-12 08:47
@冉智ayong
某些家只會在多年前那個老半橋上改改結構，連全橋是怎么工作的都不知道，麥工你懂的[圖片]
0
回復
my.mai
LV.9
16
2012-01-12 08:48
@冉智ayong
麥工也不給我美言幾句[圖片]，我們的每款機型結構都比別人的簡潔，你來看看我們的搭橋半橋[圖片]

好電磁，冉智造！

祝賀勇哥新的一年，更上一層樓。

0
回復
spt77
LV.5
17
2012-01-12 10:47
@冉智ayong
麥工也不給我美言幾句[圖片]，我們的每款機型結構都比別人的簡潔，你來看看我們的搭橋半橋[圖片]

何不發幾張讓我們見識見識？
