，EC43我是這樣繞：采用次初次初繞法，次及0.5線單繞32T,在初及1.0線*6繞3T.......，由于設備簡陋未能看到頻率等，空載電流1.1A。不接后及直接點200W+100W燈夠白，接上后及點200W的燈也是夠白
，再并個100W的就只亮大概7成
。試了如下改變：1.加圖騰；2.后及
T線圈前電容從3U加到4U、或減小到1U；3.后及104電容更改為222、或在加并個104都未見功率有提升！現請各位師傅指點一二，在此先感謝！！！另：光耦PC817是有什么作用??？請教各位大師，新手做逆變器問題`

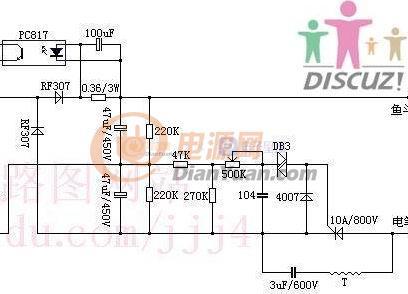

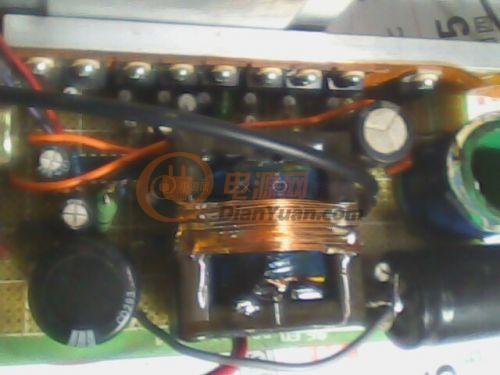

各位師傅：新年好！我按照300W圖做的逆變器為什么功率上不去呢？機子用4對3205+EC43 ，EC43我是這樣繞：采用次初次初繞法，次及0.5線單繞32T,在初及1.0線*6繞3T.......，由于設備簡陋未能看到頻率等，空載電流1.1A。不接后及直接點200W+100W燈夠白，接上后及點200W的燈也是夠白 ，再并個100W的就只亮大概7成 。試了如下改變：1.加圖騰；2.后及 T線圈前電容從3U加到4U、或減小到1U；3.后及104電容更改為222、或在加并個104都未見功率有提升！現請各位師傅指點一二，在此先感謝！！！另：光耦PC817是有什么作用??？
，EC43我是這樣繞：采用次初次初繞法，次及0.5線單繞32T,在初及1.0線*6繞3T.......，由于設備簡陋未能看到頻率等，空載電流1.1A。不接后及直接點200W+100W燈夠白，接上后及點200W的燈也是夠白 ，再并個100W的就只亮大概7成 。試了如下改變：1.加圖騰；2.后及 T線圈前電容從3U加到4U、或減小到1U；3.后及104電容更改為222、或在加并個104都未見功率有提升！現請各位師傅指點一二，在此先感謝！！！另：光耦PC817是有什么作用??？全部回復(10)
正序查看
倒序查看
@莫顏888
次級0.5的線是不是小了？我一般用0.7的！變壓器沒有繞好，空載電流大了點，還一點，可能濾波電容小了。另外：次級多少圈？？頻率？輸出電壓和負載是否匹配======
感謝回帖！次及線應該是大過0.5的，因為沒有卡尺，用平尺目測的，濾波電容是指哪地方的？輸出部分嗎？那里我是用100UF/400V的，次及線圈共3組，我是這樣繞的：次初次初次，每組32T，所以共是96T，由于沒有頻率計，所以不知道頻率，空載輸出電壓有570V左右，接200W負載降到130多，在多加100W后電壓只有70多V。剛又去研究了下，又發現怎么調整后及的500K電位器好象都沒反應，仔細檢查了電路確定沒有接錯之類的。再又發現：只用第一組次及線（繞線時預留有接頭在外）帶300W燈能發白！后及電位器也有效果了，在量空載有180V左右，就想不明白了：第一組次及只有32T，而且線頭我也能確定沒有接錯！怎么就能使300W燈發白？再試著只用第2組，第3組，2、3組并用帶負載，燈都只是發紅亮一點！求高手指點一下！晚生在此不吝感激！！！
0
回復
@墓后煮屎
感謝回帖！次及線應該是大過0.5的，因為沒有卡尺，用平尺目測的，濾波電容是指哪地方的？輸出部分嗎？那里我是用100UF/400V的，次及線圈共3組，我是這樣繞的：次初次初次，每組32T，所以共是96T，由于沒有頻率計，所以不知道頻率，空載輸出電壓有570V左右，接200W負載降到130多，在多加100W后電壓只有70多V。剛又去研究了下，又發現怎么調整后及的500K電位器好象都沒反應，仔細檢查了電路確定沒有接錯之類的。再又發現：只用第一組次及線（繞線時預留有接頭在外）帶300W燈能發白！后及電位器也有效果了，在量空載有180V左右，就想不明白了：第一組次及只有32T，而且線頭我也能確定沒有接錯！怎么就能使300W燈發白？再試著只用第2組，第3組，2、3組并用帶負載，燈都只是發紅亮一點！求高手指點一下！晚生在此不吝感激?。。?/span>
是不是相位搞錯了？濾波電容是指低壓電源濾波！
0
