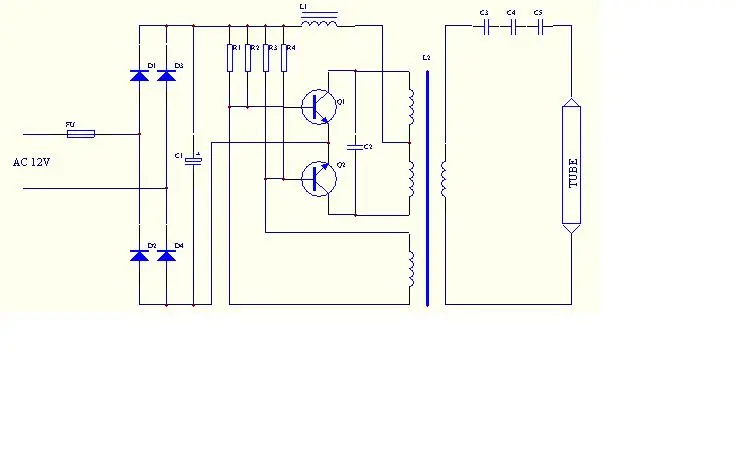

發個圖來看看?fyjxm@163.com

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1134371611.jpg');}" onmousewheel="return imgzoom(this);">

是否可以用壓降低點的二極管如1N5822等,

IN5822是肖特基二極管,一般在直流上防止正負接反,而且才3A,不安全.紋波大是什么原因造成的呢?

此帖已被刪除

此帖已被刪除

L1應該是比較小的吧微亨?

這里的L1是一個大磁環,電感量0.07~0.1mH

此帖已被刪除

為什么?我看冷陰極燈上都是300μH的

此帖已被刪除

此帖已被刪除

電壓是DC12V,電流當然要小很多,因為是7W的燈

那你的三極管呢,燙不燙,按道理電流那么小因該不會有這么高的溫升,要不你測一下電源的波形.看有沒有很大的紋波

你的意思是減小L1的電感量就可以了嗎?整流管發燙也是這個原因嗎?

此帖已被刪除

就是因為紋波大了,所以三極管溫升增加了呀

我都有點搞不懂你的意思了,其實在做這個電路前,我先是用直流輸入調試的,那時三極管溫升不大,但直接用交流通過整流濾波之后,三極管溫升高了,而且整流管發燙,看電解兩端的波形發現紋波很大,再看交流輸入端,發現波形有畸變,不知道是什么原因使得紋波這么大,而且整流管都發燙,像你剛才所說的紋波大主要是因為L1的取值問題

整流管幾安,21W要用到5A以上!!

6A

為什么不用肖特基二極管,我現在也是在搞12V直流燈,同樣遇到整流管發熱問題,現在我正在試改用肖特基二極管,因為普通整流二極管的壓降比較高,有的甚至到0.7V以上,功耗自然比較高!

如果我做的是直流燈當然知道要用肖特基二極管了,可是我做的是交流12V ,并非直流,你難道沒有看清楚我的電路圖中寫著是AC12V嗎?

建議在L1接正電源的那端、跟三級管發射級之間并聯一個104電容,看看能不能改善.

之前也是這么想的,但是試了之后沒什么效果

我見過一些書里介紹,C2是從繞組抽頭接到地的,成品燈好像都接在兩個C級之間;
感覺直流燈用交流供電有滾光現象;
順便說一下,R1~R4只用一個就能工作了.

你好,你還是聽“fyjxm”的吧我做T5/39W就是IN5822還可以呀.6A10的壓降1V多,你一個二極管的功率1W左右,所以你的會很熱,紋電流太大可能是你的電解太小,你用兩個1000uF的試試

你們做的都是直流燈吧,我也有做過21W DC12V的直流燈,也是用IN5822的,可是現在因為是交流供電,所以我覺得的要用硅整流管,而且3A的肯定是不夠的,整流管的電流必須是工作電流的兩倍以上.至于電解大小,我也覺得可能是太小了,我也試過用2200μF的,雖然有所改善,但還是不理想,我總覺得很不正常,電解用1000時,一共就十幾伏的電壓,紋波峰峰值就有8~9V,當用2200時紋波還有4~5V,這樣看來是不是要用一個超大的電解才行啊

是有從兩個三極管的C到地的接法,這樣就要用兩個電容了.為什么R1~R4只要用一個就行了呢,應該用兩個吧,而我這里是為了減小電阻的體積,才用兩兩并聯的,如果用一個,你怎么知道是接在Q1呢,還是Q2,你怎么知道哪個先導通的

我做的6V7W應急燈(量產中),電感是0912工字型電感150uH,三極管用C2328,兩個中隨便接一個220歐1/8瓦的電阻就能工作了.我認為這個電阻主要是給三極管提供直流偏置,而Q1Q2的B級通過反饋繞組相通,不管那個先導通都能啟動.你不妨一試.

如果用多個小電解并聯應該比單個大電解要好.電容商跟我說電解有專用耐高頻的.
