輻射超標請大家?guī)椭鉀Q

OB2263  IC  加4N60做的 變壓器是EF25   請大家?guī)椭鉀Q輻射超標。
全部回復(41)
正序查看
倒序查看
2010-11-30 19:41

0
回復
2010-11-30 19:46



0
回復
2010-11-30 21:06

變壓器處理了沒呢？比如包屏蔽帶。。

0
回復
2010-11-30 21:07
@on_the_way_li
變壓器處理了沒呢？比如包屏蔽帶。。

包屏蔽帶了。

0
回復
2010-11-30 21:09
@mmliuguoren
[圖片]
增大MOSFET的驅動電阻，MOSFET,次級DIODE套磁珠，變壓器加屏蔽，進出線加套磁環都能解決輻射問題
0
回復
2010-11-30 21:16
@mmliuguoren
包屏蔽帶了。

0
回復
2010-11-30 21:18
@心中有冰
增大MOSFET的驅動電阻，MOSFET,次級DIODE套磁珠，變壓器加屏蔽，進出線加套磁環都能解決輻射問題

MOSFET,次級DIODE套磁珠，變壓器加屏蔽，進出線加套磁環都 搞不定。

0
回復
2010-11-30 21:18
@mmliuguoren
[圖片] [圖片]

啥都看不清啊。。。

0
回復
mmliuguoren
LV.4
10
2010-11-30 21:20
@mmliuguoren
[圖片] [圖片]
我換過其他IC PIN 對PIN 同樣的效果，傳導OK    就輻射高。
0
回復
2010-11-30 21:21
@mmliuguoren
MOSFET,次級DIODE套磁珠，變壓器加屏蔽，進出線加套磁環都搞不定。

上面的方法是同時都加上的嗎？還是單種方法試的呢？？

0
回復
mmliuguoren
LV.4
12
2010-11-30 21:22
@on_the_way_li
啥都看不清啊。。。

0
回復
mmliuguoren
LV.4
13
2010-11-30 21:24
@on_the_way_li
上面的方法是同時都加上的嗎？還是單種方法試的呢？？
一個一個全加上去的。測很多次。
0
回復
2010-11-30 21:24
@mmliuguoren
MOSFET,次級DIODE套磁珠，變壓器加屏蔽，進出線加套磁環都搞不定。
如果上面的方法都搞不定，說明你的PCB布線非常爛!!!
0
回復
2010-11-30 21:25
@mmliuguoren
一個一個全加上去的。測很多次。
準備幾把好的刀子去現場割線吧
0
回復
2010-11-30 21:27
@mmliuguoren
[圖片] [圖片]

EMI輻射的話一般是在磁芯外包一層。。，你現在的包法做傳導時減小共模很有用。。。。

0
回復
mmliuguoren
LV.4
17
2010-11-30 21:29
@mmliuguoren
我換過其他ICPIN 對PIN同樣的效果，傳導OK   就輻射高。
不知大家最能壓輻射的變壓器怎樣繞法能否發來看看。
0
回復
mmliuguoren
LV.4
18
2010-11-30 21:31
@on_the_way_li
EMI輻射的話一般是在磁芯外包一層。。，你現在的包法做傳導時減小共模很有用。。。。
磁芯外包一層有包屏蔽1T 短接，接高壓地。
0
回復
2010-11-30 21:34
@mmliuguoren
磁芯外包一層有包屏蔽1T短接，接高壓地。

那就我不知道怎弄了，待高手解答吧。。。

0
回復
mmliuguoren
LV.4
20
2010-11-30 21:34
@心中有冰
準備幾把好的刀子去現場割線吧[圖片]
也割過 但沒效果。不知大家變壓器繞法最容易壓輻射。
0
回復
mmliuguoren
LV.4
21
2010-11-30 21:36
@mmliuguoren
不知大家最能壓輻射的變壓器怎樣繞法能否發來看看。

不知大家最能壓輻射的變壓器怎樣繞法能否發來看看。

0
回復
mmliuguoren
LV.4
22
2010-11-30 21:39
@on_the_way_li
那就我不知道怎弄了，待高手解答吧。。。
傳導OK 我沒想過減小共模電感的感量。大家認為可能是共模電感問題嗎？
0
回復
mmliuguoren
LV.4
23
2010-11-30 21:40
@mmliuguoren
不知大家最能壓輻射的變壓器怎樣繞法能否發來看看。
傳導OK 我沒想過減小共模電感的感量。大家認為可能是共模電感問題嗎？
0
回復
mmliuguoren
LV.4
24
2010-11-30 21:42
@心中有冰
如果上面的方法都搞不定，說明你的PCB布線非常爛!!!

不知大家最能壓輻射的變壓器怎樣繞法能否發來看看。

0
回復
mmliuguoren
LV.4
25
2010-11-30 21:46
@mmliuguoren
傳導OK我沒想過減小共模電感的感量。大家認為可能是共模電感問題嗎？
電源開關 頻率   65 KHz
0
回復
creater
LV.6
26
2010-12-04 10:24
MOSFET 用銅箔包起來，焊條短線接地
0
回復
mmliuguoren
LV.4
27
2010-12-10 19:48
@creater
MOSFET用銅箔包起來，焊條短線接地
MOSFET 用銅箔包起來，焊短線接地沒效果。
0
回復
mmliuguoren
LV.4
28
2010-12-12 09:02
@mmliuguoren
MOSFET用銅箔包起來，焊短線接地沒效果。
不知大家最能壓傳導輻射的變壓器怎樣繞法能否發來看看。
0
回復
power_s
LV.5
29
2010-12-12 11:06
@mmliuguoren
不知大家最能壓傳導輻射的變壓器怎樣繞法能否發來看看。

 根據輻射的原理是不是某部分引線長了,有些器件可以用貼片來解決.   像減少輻射的措施上面幾種防范都做到位的話都能解決問題的.

最好發下原理圖和PCB 圖大家一起參考. 還有加磁環套磁珠也是有規格的, 規格不適合也是不能解決問題的.

0
回復
mmliuguoren
LV.4
30
2010-12-12 16:07
@power_s
 根據輻射的原理是不是某部分引線長了,有些器件可以用貼片來解決.  像減少輻射的措施上面幾種防范都做到位的話都能解決問題的.最好發下原理圖和PCB圖大家一起參考.還有加磁環套磁珠也是有規格的,規格不適合也是不能解決問題的.
過了但是余量很少請大家再分析下變壓器
0
回復
mmliuguoren
LV.4
31
2010-12-12 16:09
@mmliuguoren
過了但是余量很少請大家再分析下變壓器[圖片]

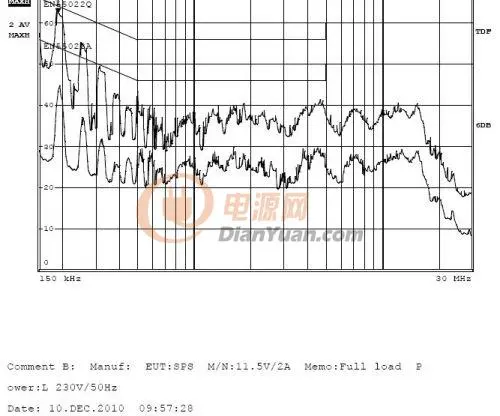

傳導圖
