壓器用初次初方法繞，先繞初42T，三層膠布再次級雙線并繞3T，三層膠布后再繞58T，三層膠布繞反饋雙線并繞5T。次級繞法是先把0.51線11根并排整齊的粘在高頻變壓器膠布上，使其像銅皮。然后兩層疊在一起繞三圈。試機剛開機頻率11多K,當次級電壓600多伏后頻率降到7K多。空載電流在3A左右。電壓720多伏。加500歐姆100W的電阻后電壓降到500多伏，初級電流50多A變壓器叫的很響管子發熱沒壞，（只開了5秒）。請問變壓器正常嗎？新手做逆變，各位高手請指教！！！
變 壓器用初次初方法繞，先繞初42T，三層膠布再次級雙線并繞3T，三層膠布后再繞58T，三層膠布繞反饋雙線并繞5T。次級繞法是先把0.51線11根并排整齊的粘在高頻變壓器膠布上，使其像銅皮。然后兩層疊在一起繞三圈。試機剛開機頻率11多K,當次級電壓600多伏后頻率降到7K多。空載電流在3A左右。電壓720多伏。加500歐姆100W的電阻后電壓降到500多伏，初級電流50多A變壓器叫的很響管子發熱沒壞，（只開了5秒）。請問變壓器正常嗎？全部回復(14)
正序查看
倒序查看
,南轅北轍也很多盤纏呢，最后還是不能到由上圖的自激電路電流偏大且頻率做不上去，決定用芯片驅動試試。手頭沒什么驅動芯片，將就把一個壞了風扇和插頭的半橋電動車充電器改裝，為圖方便，只改了輸出部分和反饋部分，輸出為50%占空比帶一定死區的方波，494圖就不詳細畫了。上電空載電流0.4A，加倍壓電路后空載為0.8A，電壓接近900V（我用兩個450V560UF的大電解）。在變壓器輸出端直接加2K100W的負載電壓降到700多伏，輸入電流6.3A左右，把負載接到倍壓電路后電流升到22.3A，見圖。接200W燈瞬間燒斷燈絲，效率大概85%。波形好像還行，不知道算不算成功？
測試中
變壓器輸出加負載2K100W工作電壓電流
空載D級波形
加2K100W負載輸出波形
倍壓電路后負載2K100W電壓電流
倍壓后加負載D級波形
變壓器及電路
另一功率管D級波形

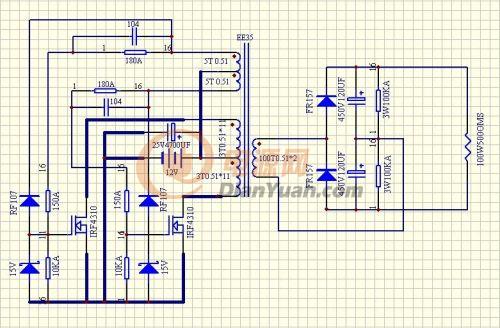

電路圖
0
回復
@卡西夢林
由上圖的自激電路電流偏大且頻率做不上去，決定用芯片驅動試試。手頭沒什么驅動芯片，將就把一個壞了風扇和插頭的半橋電動車充電器改裝，為圖方便，只改了輸出部分和反饋部分，輸出為50%占空比帶一定死區的方波，494圖就不詳細畫了。上電空載電流0.4A，加倍壓電路后空載為0.8A，電壓接近900V（我用兩個450V560UF的大電解）。在變壓器輸出端直接加2K100W的負載電壓降到700多伏，輸入電流6.3A左右，把負載接到倍壓電路后電流升到22.3A，見圖。接200W燈瞬間燒斷燈絲，效率大概85%。波形好像還行，不知道算不算成功？[圖片] 測試中[圖片] 變壓器輸出加負載2K100W工作電壓電流[圖片] 空載D級波形[圖片] 加2K100W負載輸出波形[圖片] 倍壓電路后負載2K100W電壓電流 [圖片] [圖片] 倍壓后加負載D級波形[圖片] 變壓器及電路[圖片] [圖片] 另一功率管D級波形[圖片] 電路圖
有沒高手看下正不正常啊？我很迷惑啊！！！！
0
回復
幫不了你啦
