色溫越高,起動越難,你高壓包電壓足嗎?后續電壓足嗎?試下吧!

5000K和6000K管子如果工藝相同,基本上點燈效果相同.一般引冷啟動困難是泡內管壓大,國外都基本要灌5個大氣壓,有些更高.
按照你的情況基本是BALLAST問題,先檢查你的高壓包輸出如果高壓沒問題你在考慮燈的問題,你可以先開路測試點火高壓輸出(一般到20KV就夠了),然后接上6K管子測試高壓,按照進口6K管子一般穩定管壓都在AC87V左右,頻率控制在320HZ上,全橋第一個周期滿足30ms就可以激活電游離.
給你飛利浦圖紙參考下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1133399470.gif');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1133399507.gif');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1133399888.gif');}" onmousewheel="return imgzoom(this);">

請用PHILPS的燈泡測試安定器,如果沒問題,說明燈泡有問題.
有些廠家的某些色溫的燈泡,特別是高色溫的燈泡是存在這種缺陷的.

感謝kingking和其他幾位熱心大哥的回答,我現在用的是浙江產的燈泡,
正常工作燈兩端電壓92V,我的高壓包應該沒什么問題,可以很明顯的看到燈管里在拉弧,我個人覺的是kingking說的剛開始的30mS沒辦法保證,因為是模擬控制的,再加上有可能6000K的比5000K的難點.我的EB點5000K的挺好的.
還有個問題燈在冷態啟動時開始幾秒鐘后光要小抖一兩下,如果說功率不夠的話,我的功率已經超過了老外文章上的點燈時序圖上規定的65W,如果說功率大了的話,我減小功率只回換來更差的效果,不知大家有沒有碰到類似問題?

后續電壓好象360左右,聽了您的建議我再調高一點試試看,謝謝您的建議!

感謝您的建議!!!!

感謝大家的建議,小弟一一謝過了!!

請問KING上面的是什么圖

最少要保證全橋第一個周期有25mS的直流狀態來確保高壓點燈

物體在不同光源的照射下,給人以不同的顏色視覺,哪種光源的照射能給人以最為理想的顏色視覺呢?這個光源就是太陽.若某種人造光源的顏色特性與太陽光的完全一樣,那么它就是最佳發光器件,用其照射物體,所產生的顏色視覺才相當于在日光照射下觀察物體的效果.遺憾的是,目前還沒有一種人造光源在顏色特性方面能和太陽相比.所以用人造光源照射物體時,會給人以失真的顏色視覺.

當光源發出的光的顏色與黑體在某一溫度下輻射的光的顏色相同時,則稱黑體的這個溫度為該光源的顏色溫度,簡稱色溫.太陽的色溫為5900K.


5000k和6000k的燈泡使用電壓和功率完全不同,不應該由同一電源代替,不同的燈泡要求不同的功率和電壓.

高人高見!

要是你啟動電路靠全橋提供能量,要確保全橋第一個周期有20ms的直流狀態,具體時間還是要配合你電路,電容充電放電時間.過功率狀態你要配合好你所配的氙燈特性,不然后容易縮短電極壽命.

第一張是開路BLLAST高壓點火波形.
第二張是全橋控制波形,只開了一個通道.

轉:色度
色  溫   CT-colour temperature
  當光源所發出的光的顏色與黑體在某一溫度下輻射的顏色相同時,黑體的溫度就稱為該光源的色溫,用絕對溫度K(kelvim)表示.
  黑體輻射理論是建立在熱輻射基礎上的,所以白熾燈一類的熱輻射光源的光譜功率分布與黑體在可見區的光譜功率分布比較接近,都是連續光譜,用色溫的概念完全可以描述這類光源的顏色特性.
相關色溫  CCT-correlated colour temperature
  當光源所發出的光的顏色與黑體在某一溫度下輻射的顏色接近時,黑體的溫度就稱為該光源的相關色溫,單位為K.
  由于氣體放電光源一般為非連續光譜,與黑體輻射的連續光譜不能完全吻合,所以都采用相關色溫來近似描述其顏色特性.
  色溫(或相關色溫)在3300K以下的光源,顏色偏紅,給人一種溫暖的感覺.色溫超過5300K時,顏色偏蘭,給人一種清冷的感覺.
顯色指數   (Ra) colour rendering index
  太陽光和白熾燈均輻射連續光譜,在可見光的波長(380nm-760nm)范圍內,包含著紅、橙、黃、綠、青、蘭、紫等各種色光.物體在太陽光和白熾燈的照射下,顯示出它的真實顏色,但當物體在非連續光譜的氣體放電燈的照射下,顏色就會有不同程度的失真.我們把光源對物體真實顏色的呈現程度稱為光源的顯色性.
  為了對光源的顯色性進行定量的評價,引入顯色指數的概念.以標準光源為準,將其顯色指數定為100,其余光源的顯色指數均低于100.顯色指數用Ra表示,Ra值越大,光源的顯色性越好.

現在HID色溫可以從3000K到350000K了,最大流明K數是5000K左右.

主要電光源的技術性能指標
光源種類 光效(lm/W) 顯色指數(Ra) 色溫(k) 平均壽命(h)
普通照明白熾燈 15 100 2800 1000
鹵鎢燈 25 100 3000 2000~5000
普通熒光燈 70 70 全系列 10000
三基色熒光燈 93 80~98 全系列 12000
緊湊型熒光燈 60 85 全系列 8000
高壓汞燈 50 45 3300~4300 6000
金屬鹵化物燈 75~95 65~92 3000/4500/5600 6000~20000
高壓鈉燈 100~120 23/60/85 1950/2200/2500 24000
低壓鈉燈 200 1750 28000
高頻無極燈 55~70 85 3000~4000 40000~80000

謝謝kingking的無私幫助,我正在改我的設計,等問題解決了,再來謝大哥的幫忙!

感謝kingking給我們剛做照明電源的補充了很多基本知識!

能解釋細點嗎:(5000k和6000k的燈泡使用電壓和功率完全不同,不應該由同一電源代替,不同的燈泡要求不同的功率和電壓.)小弟請大哥回答關于色溫與功率和電壓的關系.

喔,我看到了,請問有時點火點不了但是很容易就燒全橋.我們燒了好多全橋了

可以這樣說,色溫和燈泡的功率成正比,燈泡的功率越高,它產生的色溫越高.
    由于燈泡的參數決定了不同的燈泡采用不同的供電電壓,不能混用.這一點你可以查查你要選用的相關燈泡.

點火點不了? 是指冷啟動還是熱啟動!是量產產品還是開發測試?燒全橋有很多情況,一般燒管,不是電壓高就是控制時序問題,還有就是啟動時可怕的功率輸出和后續問題.

在功率相同的情況下,原理上來看色溫變化不會改變燈泡管壓,不同色溫燈泡在加工中只是對其藥丸配比進行改變.現實中略有差別,老大飛利圃也不能保證同一流水線產品的一致性.
HID不是要恒功率控制的嗎?那我有點不明白了,請問用同一個50W的EB點燈,拿35W/6000K的燈泡和75W/4000K的燈泡點會有什么結果呢?

結果很驚訝吧!!!!!:)

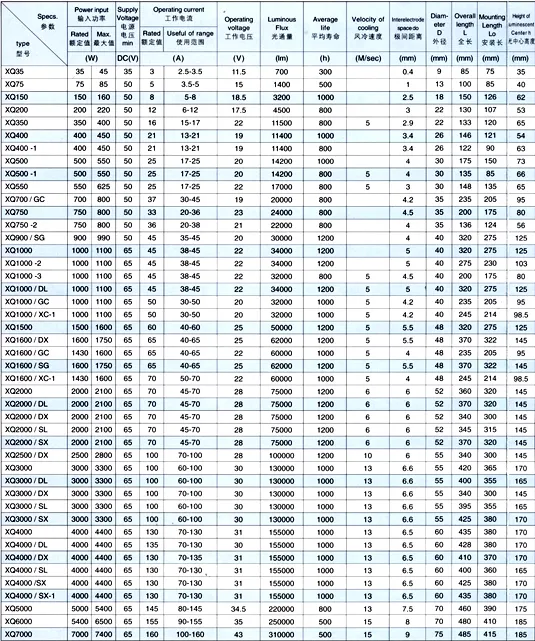

我給你上傳一些燈泡的參數,包括電源功率,電壓要求,工作電流,作為參考.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1133762372.jpg');}" onmousewheel="return imgzoom(this);">

直流燈?

說的好,透徹,,

請問KING先生你們是做那類HID的呢,是車上用的嗎

功率是與流明有關吧,也與色溫有關嗎?

有時是冷啟動有時是熱啟動燒全橋,還有就是有時可啟動,就是一臺測試好好的,過幾天再測試時又啟不了,
