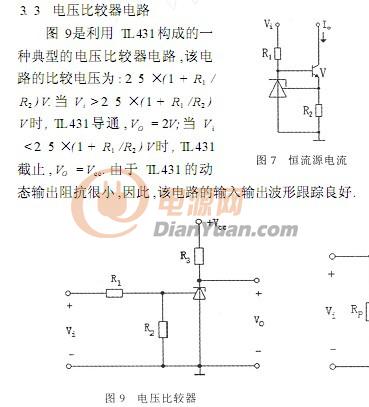

大家來看看關于TL431用在比較器的一個應用電路



想跟大家探討一下，為什么低電平輸出時，輸出電壓為2V?

全部回復(13)
正序查看
倒序查看
jiame2006
LV.7
2
2010-09-27 13:37

應該是書上寫錯了，輸出電壓跟R3有關系的，也就是說跟R3、431回路電流有關系，電流越大，輸出越小。需要調試才能讓其輸出2V

0
回復
btma
LV.8
3
2010-09-27 15:48

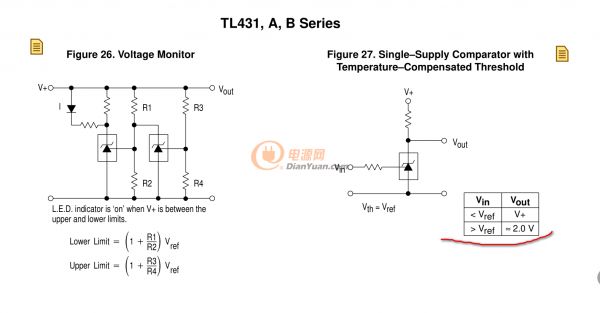

書上沒有錯，431是沒有單獨供電端的器件，K極同時也是供電端，431內部電路必須有2V以上才能正常工作。看看431的DATASHEET就知道了。因此其輸出就不能小于2V，在431可驅動的電流范圍內，輸出電壓與R3關系不大。
0
回復
hourdown
LV.6
4
2010-09-27 17:02
@btma
書上沒有錯，431是沒有單獨供電端的器件，K極同時也是供電端，431內部電路必須有2V以上才能正常工作。看看431的DATASHEET就知道了。因此其輸出就不能小于2V，在431可驅動的電流范圍內，輸出電壓與R3關系不大。
不是說 431工作要求是 Ika>1ma嗎？ 再說驅動個三極管也不用2V吧
0
回復
jepsun
LV.9
5
2010-09-27 20:30
@jiame2006
應該是書上寫錯了，輸出電壓跟R3有關系的，也就是說跟R3、431回路電流有關系，電流越大，輸出越小。需要調試才能讓其輸出2V
R3是給431供電的，這個沒有錯！
0
回復
光店
LV.4
6
2010-09-28 09:19
@hourdown
不是說431工作要求是Ika>1ma嗎？再說驅動個三極管也不用2V吧

我在沒看到文字之前，認為輸出應該是接近0V，因?yàn)樵赥L431的輸出端有一個輸出三極管。2V怎么來的真的是一頭霧水。

0
回復
光店
LV.4
7
2010-09-29 12:26
@光店
我在沒看到文字之前，認為輸出應該是接近0V，因?yàn)樵赥L431的輸出端有一個輸出三極管。2V怎么來的真的是一頭霧水。
自己頂一下~~~~
0
回復
xuzhx
LV.4
8
2010-09-29 13:34
@btma
書上沒有錯，431是沒有單獨供電端的器件，K極同時也是供電端，431內部電路必須有2V以上才能正常工作。看看431的DATASHEET就知道了。因此其輸出就不能小于2V，在431可驅動的電流范圍內，輸出電壓與R3關系不大。
正解。
0
回復
2010-09-29 18:07
@btma
書上沒有錯，431是沒有單獨供電端的器件，K極同時也是供電端，431內部電路必須有2V以上才能正常工作。看看431的DATASHEET就知道了。因此其輸出就不能小于2V，在431可驅動的電流范圍內，輸出電壓與R3關系不大。
看看431的DATASHEET就知道了。說的很正確。。。。
0
回復
光店
LV.4
10
2010-09-30 09:14
謝謝以上各位！！
0
回復
songxium
LV.7
11
2010-09-30 09:20
一般在電路里，VI=VCC。
0
回復
hourdown
LV.6
12
2010-10-09 09:01
@光店
我在沒看到文字之前，認為輸出應該是接近0V，因?yàn)樵赥L431的輸出端有一個輸出三極管。2V怎么來的真的是一頭霧水。

我咋看了文字也沒發現那個2V呢 能告訴我下在哪里嗎


0
回復
hepen2002
LV.1
13
2017-11-23 21:25
@songxium
一般在電路里，VI=VCC。
額，2V是這樣來的嗎
0
回復
linfen
LV.1
14
2018-06-12 21:04

好像還是不太懂，
