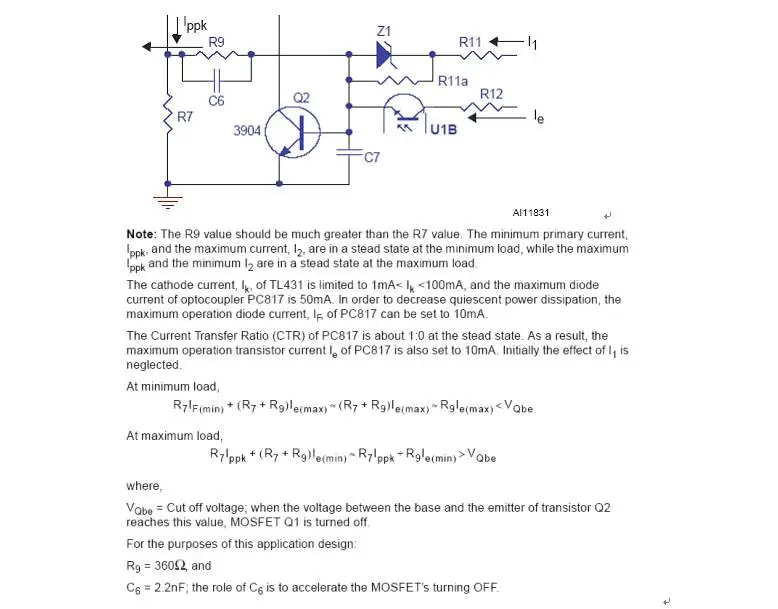

RCC電路中的元件值選定問題(有圖)

全部回復(22)
正序查看
倒序查看

0
回復
@themarine
負載越大光藕的電流舊越小﹐那三機關舊更難關短﹐最大載時Ie*R9要小于vqbe,所以IPK會增加來加大流入三機管基機的電流才能使三機管關掉﹐RCC是峰值電流關斷模式.如果你把R9取的比較大﹐有可能R9上的電流會逆流
首先多謝您的關注與提點.但我的意思是R9取值是否過大,你看我們實際中的產品R9都取1K或2K的,Ie最小取1mA,此時R9*Ie已大于VQbe,mos管已關閉,哪來的初級電流Ipk呢?R9是否取值應要小于0.6V/1mA=600才對啊?請多指教.謝謝!
0
回復
@ling778877
首先多謝您的關注與提點.但我的意思是R9取值是否過大,你看我們實際中的產品R9都取1K或2K的,Ie最小取1mA,此時R9*Ie已大于VQbe,mos管已關閉,哪來的初級電流Ipk呢?R9是否取值應要小于0.6V/1mA=600才對啊?請多指教.謝謝!
恩搞錯不好意思﹐是R7比較大的時候﹐R9上的電流會逆流.我實際R9一般取6.8K,你的電路其實在最大載時R9上的電流已經逆流了﹐因?yàn)榇藭r(shí)IPK*RSENCE已經大與0.6V了﹐所以R9上的電壓不在是R9*Ie了﹐這篇文章可能講的是功率比較小的RCC吧.你可以用示波器看從最小載到最大載時R9上的電流方向.
0
回復
@themarine
恩搞錯不好意思﹐是R7比較大的時候﹐R9上的電流會逆流.我實際R9一般取6.8K,你的電路其實在最大載時R9上的電流已經逆流了﹐因?yàn)榇藭r(shí)IPK*RSENCE已經大與0.6V了﹐所以R9上的電壓不在是R9*Ie了﹐這篇文章可能講的是功率比較小的RCC吧.你可以用示波器看從最小載到最大載時R9上的電流方向.

我實在是不明白,還煩請幫我一把.
0
回復
@ling778877

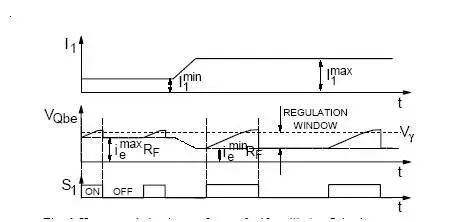

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1133769383.jpg');}"onmousewheel="returnimgzoom(this);">如圖所示:我們把Rf看成是R9,如果Ie最大值取10mA最小值取1mA,再如果R9取2K吧,2K*1mA=2V,2K*10mA=20V,這兩個電壓都大于VQbe了,那圖中的三角波該怎麼畫呢?三角波可是初級電流產生的哦.我實在是不明白,還煩請幫我一把.
三角波的波形和VQBE的波形﹐形狀是幾乎一樣的.你實際取2K的話此時你的ie還是1MA-10MA嗎﹖你的ie方向還都是一致的嗎﹖我剛照你圖中的參數調試了一個﹐可以實現啊﹐只是待機功耗有點大了.你要確認你的ie還是不是原來的1ma-10ma.
0
回復
ni hao!1133852677.doc
