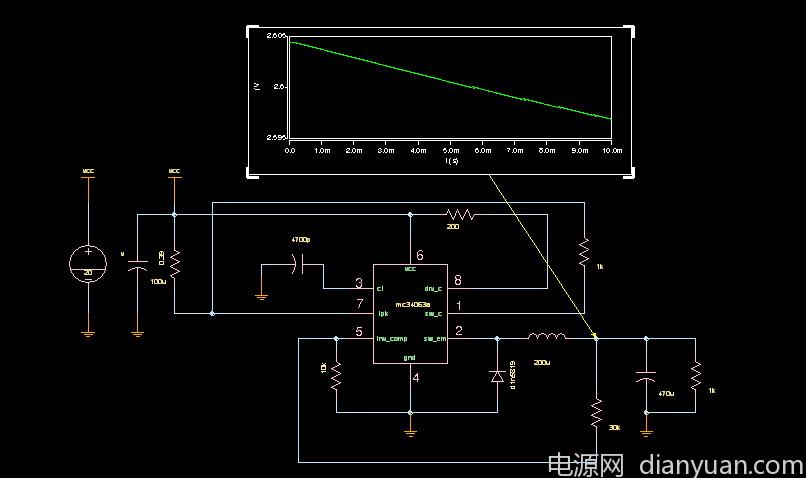

求助 Saber 中仿真 34063 錯誤 沒有輸出電壓



求助 Saber 中仿真 34063 錯誤

沒有輸出電壓

uc34063

全部回復(13)
正序查看
倒序查看
2010-07-21 18:23

先檢查34063起振了沒有？

1腳上的1K電阻是不是偏大了？

0
回復
libou
LV.1
3
2010-07-23 10:31
@讓你記得我的好
先檢查34063起振了沒有？1腳上的1K電阻是不是偏大了？

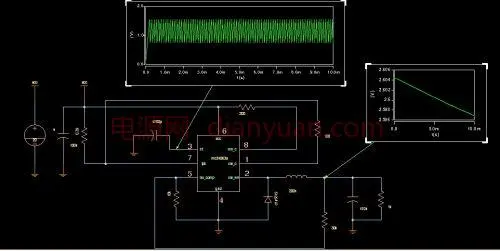

電路有起振，輸出無電壓

0
回復
2010-07-23 10:55
@libou

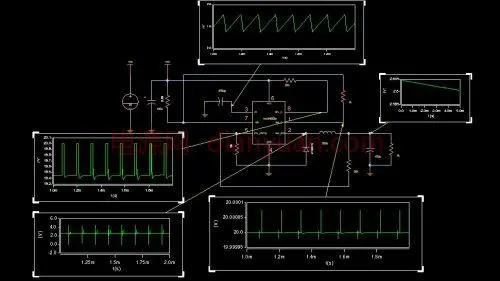

電路有起振，輸出無電壓[圖片]
你把1、2腳波形測出來看看.
0
回復
libou
LV.1
5
2010-07-23 11:27
@讓你記得我的好
你把1、2腳波形測出來看看.

0
回復
libou
LV.1
6
2010-07-23 11:31
@讓你記得我的好
你把1、2腳波形測出來看看.

應該是這個仿真模型有問題，按這個電路有做出電路板，輸出正常，不知道誰有這個34063正確的模型

0
回復
2010-07-23 11:37
@libou
應該是這個仿真模型有問題，按這個電路有做出電路板，輸出正常，不知道誰有這個34063正確的模型
能把你的原理圖的文件貼上來嘛，那樣大家也可以仿真下試試
0
回復
2010-07-23 11:37
@libou
應該是這個仿真模型有問題，按這個電路有做出電路板，輸出正常，不知道誰有這個34063正確的模型
有磁性器件參與的電路，一直都是仿真軟件開發商的技術難題。
0
回復
2010-07-23 12:02
@libou
[圖片]

你修改一下你的電路。

把第8腳上的200歐電阻拿掉。把第8腳和第7腳短路。看看什么結果。

0
回復
libou
LV.1
10
2010-07-23 13:27
@hsym_101584
能把你的原理圖的文件貼上來嘛，那樣大家也可以仿真下試試

原文件已上傳

0
回復
hsym_101584
LV.5
11
2010-07-23 13:38
@libou
原文件已上傳

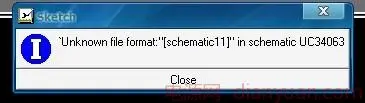

沒打開，saber提示說文件未知格式
0
回復
libou
LV.1
12
2010-07-23 13:49
@hsym_101584
能把你的原理圖的文件貼上來嘛，那樣大家也可以仿真下試試

文件已更新，重打開看下

0
回復
hsym_101584
LV.5
13
2010-07-23 14:02
@libou
文件已更新，重打開看下

正常的輸出是什么樣子的，我對這個IC不熟

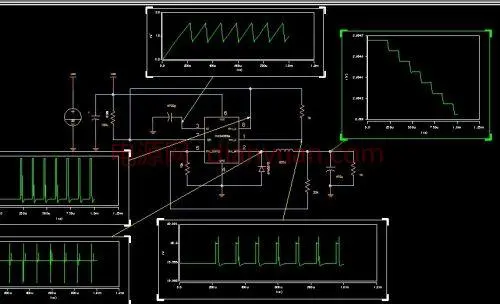

我按照9樓版主的說法，改了下電路，TR的波形是這樣的



0
回復
libou
LV.1
14
2010-07-23 14:55
@讓你記得我的好
你修改一下你的電路。把第8腳上的200歐電阻拿掉。把第8腳和第7腳短路。看看什么結果。
結果是一樣的
0
