求助：各位師傅請教一個簡單的穩壓管漏電流的問題，謝謝！!
各位前輩好，小弟最近碰到一個關于穩壓管的問題，請教大家，我手里有一個5.6V/DO-35的PANJIT穩壓管，規格書中標稱在3V電壓下，最大漏電流小于5uA，我實際測試OK，但是當我把電壓加到5V時，管子的漏電流會增大到60-100uA左右，變化很大，后來我又測試了5.1V，問題的同樣；但是當我測試6.2V，6.8V管子時不管怎樣漏電流都很小，想請教大家是什么原因造成的?是不是6.2V以上和以下的管子在制程工藝方面不同造成的？歡迎大家發表自己的看法，謝謝！
全部回復(10)
正序查看
倒序查看
@deep_thought
是否就是雪崩擊穿與齊納擊穿的區別?穩壓管的特性是以5.6V為界的.

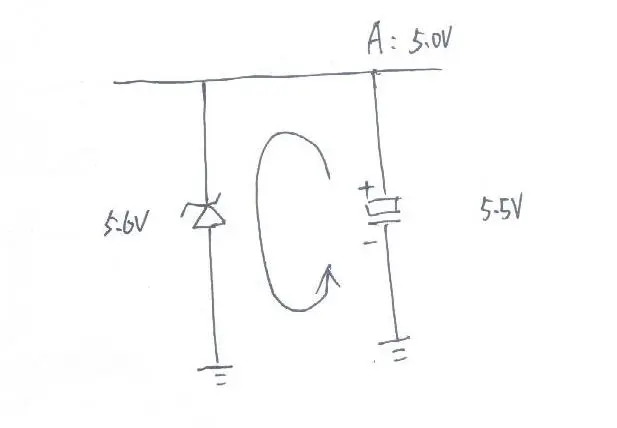

二樓的大哥您好，能不能講的詳細點呢？我大概畫了一個簡單電路，如下圖，我的穩壓管是保護后面的5.5V電解的，我的電解需要儲能驅動后面的電路，而我電路這一塊本身的工作電壓在5V，如果漏電流過大，沒等我為后面的電路工作，電解上的電就通過穩壓管這個回路放完了，我很郁悶的地方就是，我按照規格書標稱的3V，漏電流確實很小只有5ua以下，但是當電壓為5V時，漏電流居然有60-100ua，差了幾十倍！！后來我又單獨測試了6.2V,6.8V的穩壓管，不管電壓如何，漏電流都很小，所以請大哥多多指點，謝謝！
0
回復
0
回復
@
二樓的大哥您好，能不能講的詳細點呢？我大概畫了一個簡單電路，如下圖，我的穩壓管是保護后面的5.5V電解的，我的電解需要儲能驅動后面的電路，而我電路這一塊本身的工作電壓在5V，如果漏電流過大，沒等我為后面的電路工作，電解上的電就通過穩壓管這個回路放完了，我很郁悶的地方就是，我按照規格書標稱的3V，漏電流確實很小只有5ua以下，但是當電壓為5V時，漏電流居然有60-100ua，差了幾十倍！！后來我又單獨測試了6.2V,6.8V的穩壓管，不管電壓如何，漏電流都很小，所以請大哥多多指點，謝謝！[圖片]
穩壓管就這個特性, 要么用6.2V以上穩壓管, 要么采用其他電路保護方式.
HITACHI也有一款額定工作電流1mA的穩壓管, 可以試試.
