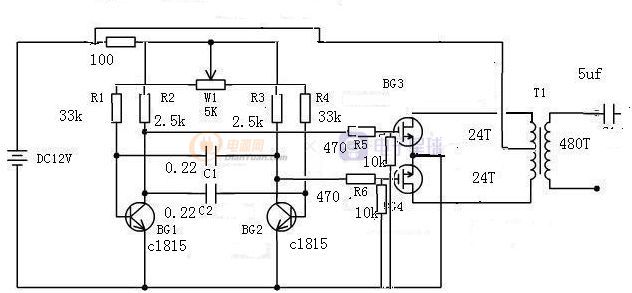

兄弟我一菜鳥，按此圖在網友的指導下做一低頻機機，加單硅后級，感覺還不錯，用了幾月，前幾天一個朋友借用，后來壞了，經檢查是C極無輸出信號，元件一一檢查都是完好的，找不出原因，聽大家意見重做，重做時，元件采用新元件，電容用的安規電容。問題又出現為：當元件焊完（未接變壓器）檢查無誤通電測，輸出電壓能出5V左右，正常。但長時通過要不了五分鐘，就一管的輸出電壓為零，反復做了幾塊板都是相同的問題，請教各位大俠前輩高人，問題是在那里？一個簡單的三極管多諧振電路，怎么老是出問題
兄弟我一菜鳥，按此圖在網友的指導下做一低頻機機，加單硅后級，感覺還不錯，用了幾月，前幾天一個朋友借用，后來壞了，經檢查是C極無輸出信號，元件一一檢查都是完好的，找不出原因，聽大家意見重做，重做時，元件采用新元件，電容用的安規電容。問題又出現為：當元件焊完（未接變壓器）檢查無誤通電測，輸出電壓能出5V左右，正常。但長時通過要不了五分鐘，就一管的輸出電壓為零，反復做了幾塊板都是相同的問題，請教各位大俠前輩高人，問題是在那里？全部回復(34)
正序查看
倒序查看
首先感謝各位的熱心指點，但我菜鳥一只，反而現在不知怎么做了，現把各位指點的方法歸納如下：
方法一、電源正負極間加濾波電容。1000UF/16V
方法二；33K到三極管基極間加一4148二極管。
方法三：加個8050類型的NPN管,位置在原電路10歐右端接三極管基極,三極管集電極接3.9K到電源正,發射極接地,然后信號從三極管集電極接個75歐左右電阻到場管,要加10K下拉電阻。
方法四：按16帖的圖重新做過，電容改為224，降低頻率。
以上幾種方法就是幾位朋友給出的建議，小弟我菜鳥一只，現在不知怎么做，請各位大俠前輩給一個權威的答案，小弟這個窮鄉僻壤，我手上只有這些型號的元件，我只求做一個穩定的，也就是要求不要無故不起振的驅動，我也只會做這個驅動。
0
回復
@笨鳥飛
首先感謝各位的熱心指點，但我菜鳥一只，反而現在不知怎么做了，現把各位指點的方法歸納如下：方法一、電源正負極間加濾波電容。1000UF/16V方法二；33K到三極管基極間加一4148二極管。方法三：加個8050類型的NPN管,位置在原電路10歐右端接三極管基極,三極管集電極接3.9K到電源正,發射極接地,然后信號從三極管集電極接個75歐左右電阻到場管,要加10K下拉電阻。方法四：按16帖的圖重新做過，電容改為224，降低頻率。以上幾種方法就是幾位朋友給出的建議，小弟我菜鳥一只，現在不知怎么做，請各位大俠前輩給一個權威的答案，小弟這個窮鄉僻壤，我手上只有這些型號的元件，我只求做一個穩定的，也就是要求不要無故不起振的驅動，我也只會做這個驅動。
師傅多了會亂的，你需要掌握的是原理以及頻率計算。掌握了之后你就能自由應用了。師傅再多也不會亂了
0
回復
