什么是X電容,什么又是Y電容?

什么是X電容,什么又是Y電容?
別笑話,我是真的不知道.他們各有什么作用啊

全部回復(60)

只看樓主

正序查看

倒序查看

sometimes

2003-07-30 10:48

安全電容
X和Y電容都是安全電容,區別是X電容接在輸入線兩端用來消除串模干擾,Y電容接在輸入線和地線之間,用來消除共模干擾

回復

good

LV.4

2003-07-30 11:59

@sometimes

安全電容X和Y電容都是安全電容,區別是X電容接在輸入線兩端用來消除串模干擾,Y電容接在輸入線和地線之間,用來消除共模干擾

各有什么要求?
為什么叫X,Y電容?名稱就是X,Y電容嗎?比如想陶瓷電容,鉭電容的趁呼一樣?

回復

arlink

LV.4

2003-07-30 12:31

@sometimes

安全電容X和Y電容都是安全電容,區別是X電容接在輸入線兩端用來消除串模干擾,Y電容接在輸入線和地線之間,用來消除共模干擾

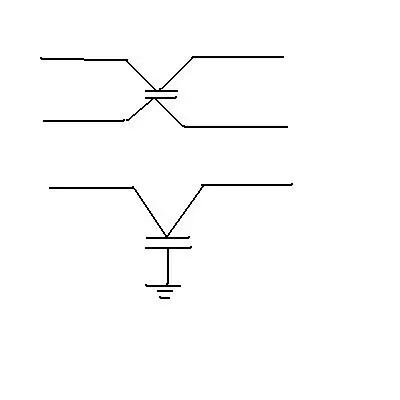

象形
X電容接在兩條輸入線間,將兩條線拉近接在一點,看著象X;
而Y則將一條線按地,看著象Y

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1059539492.jpg');}" onmousewheel="return imgzoom(this);">

回復

LV.6

2003-07-30 13:31

@good

各有什么要求?為什么叫X,Y電容?名稱就是X,Y電容嗎?比如想陶瓷電容,鉭電容的趁呼一樣?

安全電容的材料
采用塑封的方形高壓CBB電容,CBB電容不但有更好的電氣性能,而且與電源的輸入端并聯可以有效的減小高頻脈沖對開關電源的影響.---Y電容;
X電容---有高壓瓷片的.

回復

cmg

LV.9

2003-07-31 08:11

@arlink

象形X電容接在兩條輸入線間,將兩條線拉近接在一點,看著象X;而Y則將一條線按地,看著象Y[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1059539492.jpg');}"onmousewheel="returnimgzoom(this);">

Very good.

回復

subzero

LV.1

2003-07-31 16:51

@arlink

XY電容是否只用于EMC?
1、若不考慮傳導,是否可以取消XY電容?
2、XY電容一般如何取值?
3、為什么塑料殼封裝的CBB電容體積很大?
4、能否談下與之密切相關的共模抑制電感?
謝謝!

回復

qyqs

LV.4

2003-08-01 15:31

@arlink

明白
原來這樣啊!

回復

張栩

LV.1

2003-11-14 21:40

唉!!!
你不會吧,這么簡單,小學生都會啊!!1

回復

張栩

LV.1

2003-11-14 21:41

@sometimes

安全電容X和Y電容都是安全電容,區別是X電容接在輸入線兩端用來消除串模干擾,Y電容接在輸入線和地線之間,用來消除共模干擾

不錯!!!
說的還算可以,算沒有亂說,唉!!!!

回復

huasoft

LV.3

2003-11-21 23:01

收藏此貼
收藏此貼

回復

xuyuey

LV.4

2003-11-24 14:12

@c3

安全電容的材料采用塑封的方形高壓CBB電容,CBB電容不但有更好的電氣性能,而且與電源的輸入端并聯可以有效的減小高頻脈沖對開關電源的影響.---Y電容;X電容---有高壓瓷片的.

恰恰相反
你的定義反了

回復

LV.6

2003-11-25 18:09

@xuyuey

恰恰相反你的定義反了

X電容和Y電容是寫反了,sorry,
謝謝提出!

回復

changlun

LV.7

2003-11-25 18:22

@arlink

經典
經典

回復

censtar

LV.6

2003-11-25 19:27

@subzero

XY電容是否只用于EMC?1、若不考慮傳導,是否可以取消XY電容?2、XY電容一般如何取值?3、為什么塑料殼封裝的CBB電容體積很大?4、能否談下與之密切相關的共模抑制電感?謝謝!

不止
和別的參數也有密卻關系

回復

changlun

LV.7

2003-11-27 11:49

@張栩

唉!!!你不會吧,這么簡單,小學生都會啊!!1

中科大少年班
哪里的小學這么歷害?中科大少年班的搖籃.

回復

goodluck1468

LV.4

2003-11-27 13:26

看下.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1069910797.gif');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1069910804.gif');}" onmousewheel="return imgzoom(this);">

回復

lijun

LV.5

2003-11-28 20:41

@sometimes

安全電容X和Y電容都是安全電容,區別是X電容接在輸入線兩端用來消除串模干擾,Y電容接在輸入線和地線之間,用來消除共模干擾

Y電容為什么分為Y1﹑Y2.
請問Y1,Y2有什么區別么? 在什么情況下要用Y1? 在什么情況下而要用Y2? TKS!!!

回復

qingjing1213

LV.1

2003-11-29 00:28

@lijun

Y電容為什么分為Y1﹑Y2.請問Y1,Y2有什么區別么?在什么情況下要用Y1?在什么情況下而要用Y2? TKS!!!

Y1與Y2的差別
安規上的考量:Y1屬于雙絕緣Y電容,用于跨接一二次側.Y2則屬于基本單絕緣Y電容,用于跨接一次側對保護大地即FG線.

回復

qingjing1213

LV.1

2003-11-29 00:29

@arlink

解釋形象
解釋得形象-:)

回復

holy

LV.7

2003-11-29 08:05

@qingjing1213

Y1與Y2的差別安規上的考量:Y1屬于雙絕緣Y電容,用于跨接一二次側.Y2則屬于基本單絕緣Y電容,用于跨接一次側對保護大地即FG線.

恩........
是這樣的嗎?
Y2的電容不能對原副邊嗎?
為什么?

回復

holy

LV.7

2003-11-29 08:12

@goodluck1468

看下.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1069910797.gif');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1069910804.gif');}"onmousewheel="returnimgzoom(this);">

小疑問
放電電阻不是要接在C3這邊嗎?

回復

lijun

LV.5

2003-11-29 09:15

@qingjing1213

Y1與Y2的差別安規上的考量:Y1屬于雙絕緣Y電容,用于跨接一二次側.Y2則屬于基本單絕緣Y電容,用于跨接一次側對保護大地即FG線.

謝謝﹗可我還是不太明白
雙絕緣與單絕緣的差別? 一二次側若用Y2電容取代Y1電容會有什么后果出現呢?

回復

qingjing1213

LV.1

2003-11-29 17:35

@lijun

謝謝﹗可我還是不太明白雙絕緣與單絕緣的差別?一二次側若用Y2電容取代Y1電容會有什么后果出現呢?

Y2 跨接一二次側需兩個串聯-----安規要求
1

回復

allen

LV.2

2003-12-01 17:28

X,Y電容的定義如圖所示
X,Y電容的定義如圖所示

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1070270907.jpg');}" onmousewheel="return imgzoom(this);">

回復

hezaofen2008

LV.6

2006-03-18 15:20

@allen

X,Y電容的定義如圖所示X,Y電容的定義如圖所示[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1070270907.jpg');}"onmousewheel="returnimgzoom(this);">

回復
