氣隙預留2mm,可以嗎?

真不想打擊你,鼓勵你吧:也許能實驗成功,建議用C型.

如果疊厚是3.5cm,你的數據就是錯誤的.

疊厚4.5cm

如果鐵芯是3.5cmx4.5cm,做12v機最少要30匝.

那怎么辦,都截了,多了也繞不下呀?

如果這樣硬湊合,能用么?得多大的模塊?

不理想的

模塊大點,湊合一下能行么

聽大師的沒錯

這種鐵心做是能做的,但是沒CD的鐵心好做,其實自控機找不到鐵心材料有2種辦法試著玩,

1 是直接做個線模 2 X 4 X 10(CM)左右的具體安你的想法. 然后繞上線圈去模直接裝機,就是不用鐵心.也可以用的只是線圈熱些(不要以為我是亂說,了解我的人知道我以前和在我群內的人講過,他們不信我還錄了錄像給他們看的) 以 2 4 8為例 初級1.86 X 82T X 2并聯 次級 1.06 X 105 X 2串聯  反饋 1.5  X  38 低檔 43高檔.

2 是剪成條鐵疊加成 2 4  10 的長條 2個. 分別繞上線圈(以上參數)再裝合起來也是可以用的.效果和CD鐵心比是差一些,但是可以隨便玩玩,不是太大的差別.

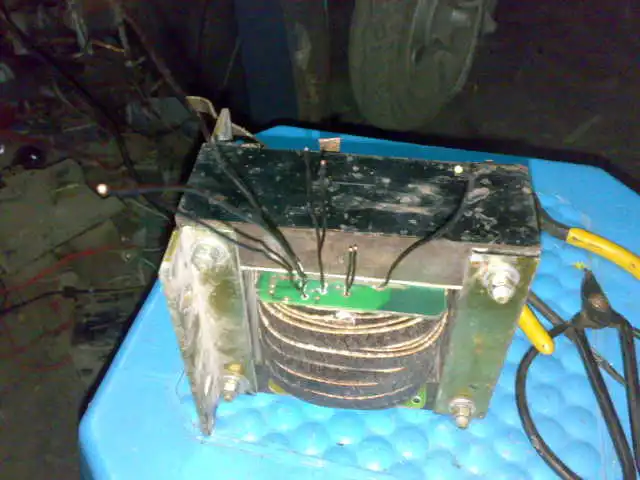

重繞了變壓器,初級30,次級90,線徑不變,振蕩15

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3503841261491193.jpg');}" onmousewheel="return imgzoom(this);">

手工差,別笑,另: jswbx 師傅,用多大模塊合適,觸發用555可以么,我這里買不到單節管

燒模快可是心痛的哦.

是不是先從三極管開始?

三極管一樣心疼啊,呵呵

剛看到.一個300A600V模塊就可以,用555觸發電路一樣的.

謝謝jswbx 師傅

長見識了，謝謝樓上的

買到一個200A1000V雙組的，也就是并聯的話400A，可控硅是40A1600V雙組的，估計模塊導通電壓比600V的要大些，不知道12V機能不能用。

關注中

可以做12v的機

謝謝大師，做好上圖。
