三款反激電源大比拼,哪個更好點呢?

我們公司研發了PI/BCD/361三種方案各有優點,但是都出現了問題,還請高手指導!對了,我是只新菜鳥... 3744281261376581.pdf 3744281261376589.pdf 3744281261376597.pdf

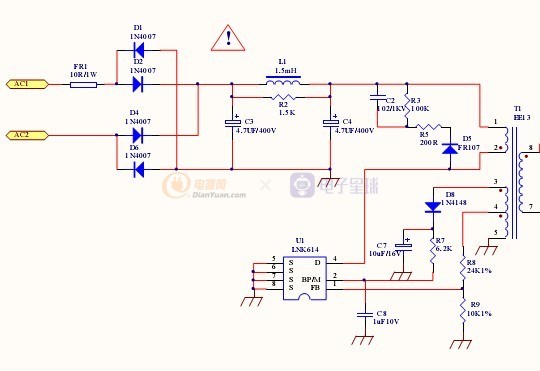

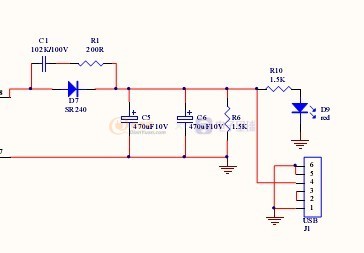

還請見原理圖,其中第二款電源是PI方案的,它出現的問題是批量里面有部分帶載啟動不了,要空載啟動2秒后,才能帶載啟動,我們嘗試更替了LNK614IC,可效果不明顯,我想可能是變壓器的問題,我們在初級多加了繞線,但是怕影響EMI..,以下附件是三款電源的原理圖和變壓器的參數怎么解決呢?請高手幫幫小妹吧!在此無限的感謝...


很急... 3744281261381367.pdf 3744281261381376.pdf 3744281261381383.pdf 3744281261381391.pdf

看來我這個難題是沒人可以解決了,想EMI好過,想帶載可以啟動真這么難啊?我是菜鳥,是真的想學習點東西啊...
全部回復(12)
正序查看
倒序查看
bake_ql
LV.5
2
2009-12-21 22:17
電感設計太小了吧,啟動時電流較大.還有就是芯片供電電容加大,試試,看有沒有效果.
0
回復
bake_ql
LV.5
3
2009-12-21 22:20
以后再求助請把電路圖和發生問題的電路波形,電壓電流驅動等一并發生來!
0
回復
2009-12-22 08:06
@bake_ql
以后再求助請把電路圖和發生問題的電路波形,電壓電流驅動等一并發生來!
不好意思,我是菜鳥,不懂,下次一定改正,還有請教一下那個你說的電壓電流驅動是什么啊?
0
回復
2009-12-22 16:09
@【沁】源
不好意思,我是菜鳥,不懂,下次一定改正,還有請教一下那個你說的電壓電流驅動是什么啊?
我們工程師試了換變壓器,還是不能很好的解決啟動問題,還有你要我發那個地方的波形呢?
0
回復
清云城
LV.3
6
2009-12-22 16:22
@【沁】源
我們工程師試了換變壓器,還是不能很好的解決啟動問題,還有你要我發那個地方的波形呢?
可能是電感量有點小,調大一點試試
0
回復
bake_ql
LV.5
7
2009-12-22 20:03
控制芯片的1,2,4腳電壓,還有流入4腳的電流,比較一下這些點波形在正常時候和不正常的產品對比一下就知道了
0
回復
2009-12-22 20:33
@bake_ql
控制芯片的1,2,4腳電壓,還有流入4腳的電流,比較一下這些點波形在正常時候和不正常的產品對比一下就知道了
先三口下啊!!!嘻嘻,明天我叫工程試下..
0
回復
帝國夢
LV.5
9
2009-12-22 20:46
留個記號,關注中
0
回復
2009-12-23 08:13
@帝國夢
留個記號,關注中
也試了下,是批量里面的部分出現了帶載啟動不了,也不能換芯片啊,變壓器也不能換了..看來這個問題是不是元器件有誤差的問題呢?
0
回復
2009-12-24 08:10
@【沁】源
也試了下,是批量里面的部分出現了帶載啟動不了,也不能換芯片啊,變壓器也不能換了..看來這個問題是不是元器件有誤差的問題呢?
**此帖已被管理員刪除**
0
回復
2009-12-24 08:48
@【沁】源
**此帖已被管理員刪除**
ding
0
回復
帝國夢
LV.5
13
2009-12-24 13:51
@【沁】源
**此帖已被管理員刪除**
把變壓器優化一下試試,再次關注
