啟動電路計算,使用MOSFET管做開關管,帶圖.....
如果大家有興趣,也可以討論其他部分的設計..其他拓?fù)浣Y(jié)構也可以
RCC啟動電路的參數計算 使用MOSFET管做開關管(圖)
全部回復(30)
正序查看
倒序查看
@cheng111

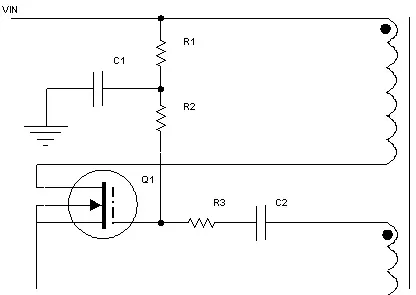

RCC軟啟動電路圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3208411261110320.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@cheng111
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3208411261110320.jpg');}"onmousewheel="returnimgzoom(this);">
沒用過這樣的
0
回復
@cheng111
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3208411261110320.jpg');}"onmousewheel="returnimgzoom(this);">
一般最好在MOS管G極接一下拉電阻到地,這樣可以使電源在輸入電壓低于某個電壓以下時不工作,如可以控制在85Vac以下不工作,
0
回復
@cheng111
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3208411261110320.jpg');}"onmousewheel="returnimgzoom(this);">
沒調試過RCC的 電路（對Flyback了解些），但是對于驅動MOS的R3、C2 感興趣，不知道為何采用RC串聯的方式來驅動MOS？？（因為在Flyback中直接用電阻來驅動就好了）希望能指點一下，Tks！
0
回復
@jodenr
大家討論一下RCC一個周期的工作狀態呀,開關管怎樣導通,然后又怎么截止呢,我想這個是很大做電源的工程師都想知道但一直都沒有理解的問題,大家發表一下意見呀!
RCC的換相原理？很經典的一個問題，那位大蝦知道，希望發表發表。
截止原理：有人說是因為變壓器的初級飽和導致電路截止，也有的說是開關管的放大倍數不夠?qū)е码娐方刂埂Ｎ沂褂檬静ㄆ饔^察過，看不出什么效果，還希望大蝦們來澄清。
導通原理：次級線圈的向負載提供能量，電流逐漸減小，此過程中驅動線圈上始終感應反向電壓，開關管不能導通，當電流下降到零時線圈中已基本沒有了能量（實際線圈中的寄生的殘余能量有自由振蕩的趨勢），驅動線圈的電壓由反偏降到了零，啟動電阻使開關管正偏開始導通，驅動線圈的電壓開始正偏，由于正反饋的作用開關管很快進入飽和導通狀態，下一周期開始了。
截止原理：有人說是因為變壓器的初級飽和導致電路截止，也有的說是開關管的放大倍數不夠?qū)е码娐方刂埂Ｎ沂褂檬静ㄆ饔^察過，看不出什么效果，還希望大蝦們來澄清。
導通原理：次級線圈的向負載提供能量，電流逐漸減小，此過程中驅動線圈上始終感應反向電壓，開關管不能導通，當電流下降到零時線圈中已基本沒有了能量（實際線圈中的寄生的殘余能量有自由振蕩的趨勢），驅動線圈的電壓由反偏降到了零，啟動電阻使開關管正偏開始導通，驅動線圈的電壓開始正偏，由于正反饋的作用開關管很快進入飽和導通狀態，下一周期開始了。
0
回復
@cheng111
RCC的換相原理？很經典的一個問題，那位大蝦知道，希望發表發表。截止原理：有人說是因為變壓器的初級飽和導致電路截止，也有的說是開關管的放大倍數不夠?qū)е码娐方刂埂Ｎ沂褂檬静ㄆ饔^察過，看不出什么效果，還希望大蝦們來澄清。導通原理：次級線圈的向負載提供能量，電流逐漸減小，此過程中驅動線圈上始終感應反向電壓，開關管不能導通，當電流下降到零時線圈中已基本沒有了能量（實際線圈中的寄生的殘余能量有自由振蕩的趨勢），驅動線圈的電壓由反偏降到了零，啟動電阻使開關管正偏開始導通，驅動線圈的電壓開始正偏，由于正反饋的作用開關管很快進入飽和導通狀態，下一周期開始了。
其實截止過程只要從能量守蘅來理解,變壓器儲能公式1/2LP*IP*IP*F=POUT IP=√
所以對于給定的一個輸出功率,輸入的峰值電流IP升到 IP=√
所以對于給定的一個輸出功率,輸入的峰值電流IP升到 IP=√
0
回復
@cheng111
RCC的換相原理？很經典的一個問題，那位大蝦知道，希望發表發表。截止原理：有人說是因為變壓器的初級飽和導致電路截止，也有的說是開關管的放大倍數不夠?qū)е码娐方刂埂Ｎ沂褂檬静ㄆ饔^察過，看不出什么效果，還希望大蝦們來澄清。導通原理：次級線圈的向負載提供能量，電流逐漸減小，此過程中驅動線圈上始終感應反向電壓，開關管不能導通，當電流下降到零時線圈中已基本沒有了能量（實際線圈中的寄生的殘余能量有自由振蕩的趨勢），驅動線圈的電壓由反偏降到了零，啟動電阻使開關管正偏開始導通，驅動線圈的電壓開始正偏，由于正反饋的作用開關管很快進入飽和導通狀態，下一周期開始了。
繼續以上話題,
1,其實在IP到最大值這一刻,△I=0,此時反饋回路沒有電壓去驅動MOS管的G極或B極,因為
VB=(VIN*NB/NP)在△I=0時不成立了,VB=0,開關管失去退出飽和導通的條件,
2,接下來就是△I小于零.因為電路總是有損耗的.打個比方說,如果世界上的電路沒有損耗的話,也不會存在振蕩了,搞懂了這一點,大家就會很好明白是怎么換相的.
3,RCC電路是在次級把能量放完后開關管才開始導通的.因為開關管截止時是VB=VOUT*NB/NS約束關系來決定的,當變壓器儲存的能量放完時(IS=0時)VB=VOUT*NB/NS約束關系此時不再成立,開關管的導通又從復上一周期的工作.
4,從RCC的工作情況來看,RCC一直工作在臨界連續模式.這樣的話EMC會比PWM控制的好.
5,C2在導通時起加整開關管導通作用,截止時起加速關斷的作用.
0
回復
@jodenr
繼續以上話題,1,其實在IP到最大值這一刻,△I=0,此時反饋回路沒有電壓去驅動MOS管的G極或B極,因為VB=(VIN*NB/NP)在△I=0時不成立了,VB=0,開關管失去退出飽和導通的條件,2,接下來就是△I小于零.因為電路總是有損耗的.打個比方說,如果世界上的電路沒有損耗的話,也不會存在振蕩了,搞懂了這一點,大家就會很好明白是怎么換相的.3,RCC電路是在次級把能量放完后開關管才開始導通的.因為開關管截止時是VB=VOUT*NB/NS約束關系來決定的,當變壓器儲存的能量放完時(IS=0時)VB=VOUT*NB/NS約束關系此時不再成立,開關管的導通又從復上一周期的工作.4,從RCC的工作情況來看,RCC一直工作在臨界連續模式.這樣的話EMC會比PWM控制的好.5,C2在導通時起加整開關管導通作用,截止時起加速關斷的作用.
謝謝熱心的人，你好。
我還是有一個疑問：
為什么輸入端的電流只能到IP，使用什么做的限制呢？
變壓器？還是限流電阻嗎？
他們通常都會流出一定的余量的。
謝謝
0
回復
@cheng111
謝謝熱心的人，你好。我還是有一個疑問：為什么輸入端的電流只能到IP，使用什么做的限制呢？變壓器？還是限流電阻嗎？他們通常都會流出一定的余量的。謝謝
根據能量守恒,1/2LP*IP*IP*F=POUT =VOUT*IO IP=√
F=1/[2POUT*LP*(1/VIN+1/VOR)*(1/VIN+1/VOR)]
當變壓器的匝比和輸出的電壓電流定下來就確定了反謝電壓VOR,輸出功率POUT也都定下來了,對于給定的電感量,在輸入電壓一定時F就確定下來,最后峰值電流的最大值 IP=√
限流一般都是對控制三級管的基極電容充電到0.7V后使它導通,從而控制開關管截止來限流的.
0
回復
@cheng111
應該可以上傳的，名字應該要是數字的吧剛才那個頻率的計算公式是這樣的嗎？以前沒有看到過但輸入電壓增大時，輸入電流的峰值就減小，這樣影響頻率....理解能力有限。學習
從頻率的計算公式來看的話有以下總結:
1,當輸出電壓電流及變壓器電感量給定時,輸入電壓越高,頻率F越大,
2,當輸出電壓電流(輸出功率一定)輸入電壓不變時,變壓器電感量越小,頻率越高
3,當輸入電壓和電感量不變是,輸出負載越大時,頻率越低.
4,輸入電壓,頻率,輸出功率給定時,變壓器的匝比越大時,開關頻率越低.
0
回復
@jodenr
從頻率的計算公式來看的話有以下總結:1,當輸出電壓電流及變壓器電感量給定時,輸入電壓越高,頻率F越大,2,當輸出電壓電流(輸出功率一定)輸入電壓不變時,變壓器電感量越小,頻率越高3,當輸入電壓和電感量不變是,輸出負載越大時,頻率越低.4,輸入電壓,頻率,輸出功率給定時,變壓器的匝比越大時,開關頻率越低.
jodenr大師，我沒能推理出頻率的計算公式，我看了一些別的書，和你的有一點差異......不知道怎么推理出于反饋繞組（輔助繞組）上的電壓有關。
還有例外一個問題，是不是使用MOS關做開關管時，不能做無光耦反饋的RCC電路呢？
