這是SCR G腳的波型

這個軟件里面好像沒有DB3

認識的可控硅也只有BT151,1225什么的都沒有,能加不?

回樓主,你的電路圖電阻根本沒有接入電路去,電阻兩端是個圓點

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/2297001260673672.gif');}" onmousewheel="return imgzoom(this);">
這是負載2.5K的波型

謝謝回復,電阻已連好,還是直通

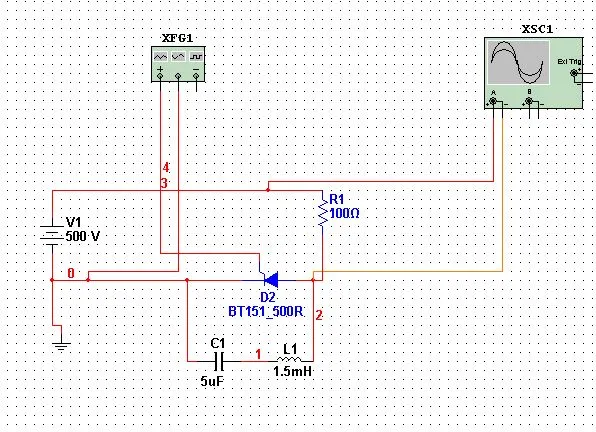

按樓主的圖我防一下,樓主參考看看

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/481331260674501.jpg');}" onmousewheel="return imgzoom(this);">

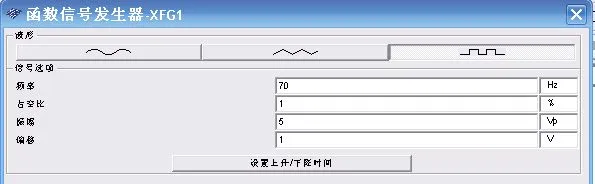

XFG1的設置:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/481331260674515.jpg');}" onmousewheel="return imgzoom(this);">

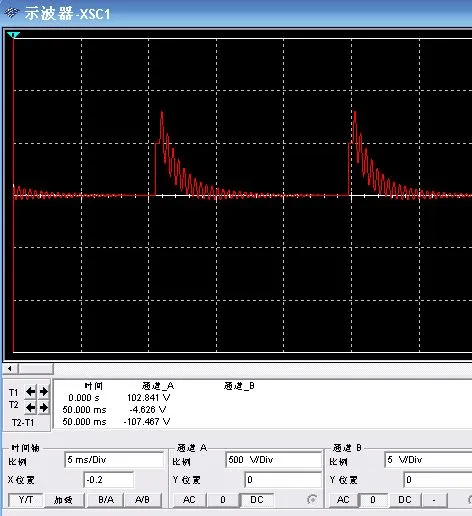

仿真波形圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/481331260674808.jpg');}" onmousewheel="return imgzoom(this);">

謝謝,我的也可以了,原來是振副小了,我加到了5就可以了.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/2297001260680012.gif');}" onmousewheel="return imgzoom(this);">

問題又來了,我的BT151 電壓只 能在539V以下,高了就直通了,像是擊穿了.那個電壓可以調不?

.

細心些看看有那里不妥,上600V 都可以的 .

函數信號發生器是做什么的啊 謝謝
