理論上800w

我發過一個最簡驅動pcb

我自己正在做

你找找看吧

謝謝回復!是這個嗎 用這個驅動  把頻率直接降到400赫茲能用嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3568581259583784.gif');}" onmousewheel="return imgzoom(this);">

不錯的電路,但是不知道做起來會怎樣

就是這個
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/219751250180456.gif');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/219751250180475.gif');}" onmousewheel="return imgzoom(this);">
我的驅動板已做好
3k改為33k,103改為104
0歐改為100歐,計算是250Hz
變壓器是截面1125MM2的
初級12X2
次級350t.220t抽頭.

400Hz初級還可以減少.

謝謝回復!我看你的下拉電阻都設計在驅動上了呵呵..你用了幾對管子啊?每個管子串多大的電阻啊?我的頻率400赫茲初級繞了8匝雙也不知行不行啊!

400hz就要看你的硅鋼片好不好了,硅鋼片不行鐵芯發熱快,我做過一只硅鋼片很脆的頻率上到1.2k都沒事.

4對管加個微波爐變壓器改下的話就是KW級牛機了,呵呵.小鐵心就用1對吧!省點管子多做幾個機器!

我也想做他低頻的他激機,感覺做低頻的場管根本不發熱,波形好得很.

低頻場管機做了好幾個,只需在原高頻機的電路上,修改些參數就行.如:5腳用104,6腳用68K,頻率在100多HZ了.當然變壓器要用鐵芯的.后級直接串一個電容就可下水電魚了,效果還不錯的.

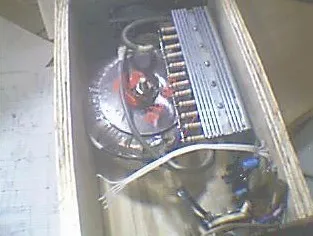

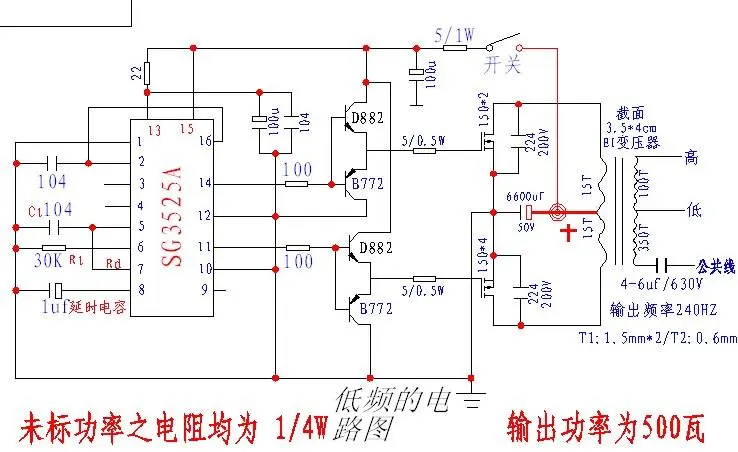

用這個電路吧加后級,我做了一臺不 錯
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3456841259644290.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3456841259644341.jpg');}" onmousewheel="return imgzoom(this);">

500W就要加圖騰啊,有沒有不用圖騰2對3205可以輕松去到500W的啊
你把這圖改下給我啦.為什么7腳不用電阻

低頻不要圖騰可以工作.

不用加圖騰,低頻不加能推4~5對也沒事,.~!

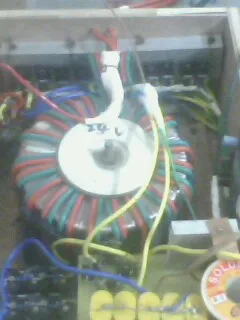

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3377671259675151.jpg');}" onmousewheel="return imgzoom(this);">

場管柵極電阻100歐
下拉電阻10k

頻率實測270Hz

我做好了,就是空載電流1.6A
有點大,帶100W燈電流15A

本來設計了用控制器鋁盒散熱
實際上一點熱量沒有

75NF75 六個,兩個做反接保護

圖騰做低頻不用加,帶3對沒問題

死區電阻不加也是可以的

做低頻布線什么的都不用很講究

變壓器要求也低

就是體積大點,重量大點
成本高點,

商品機一般不用

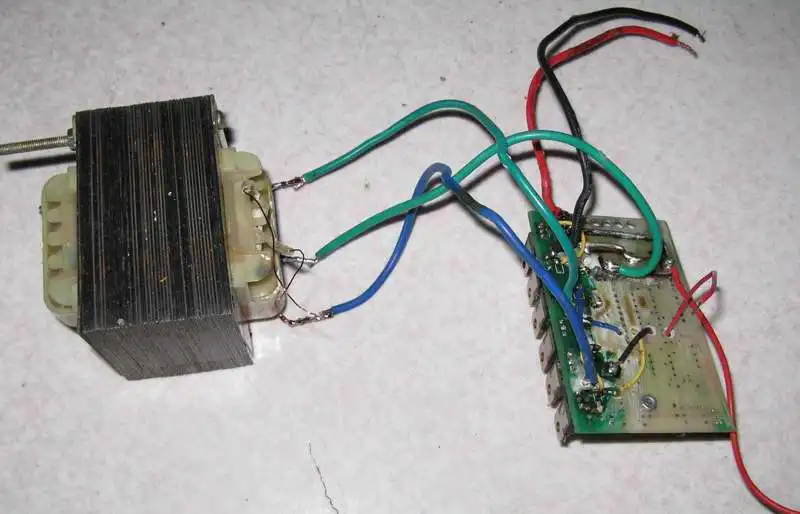

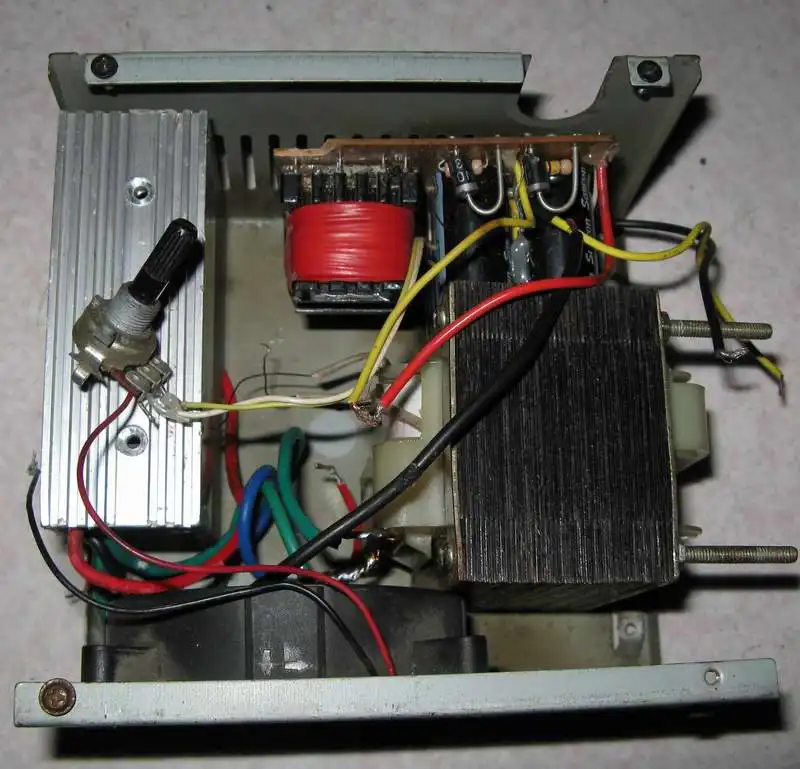

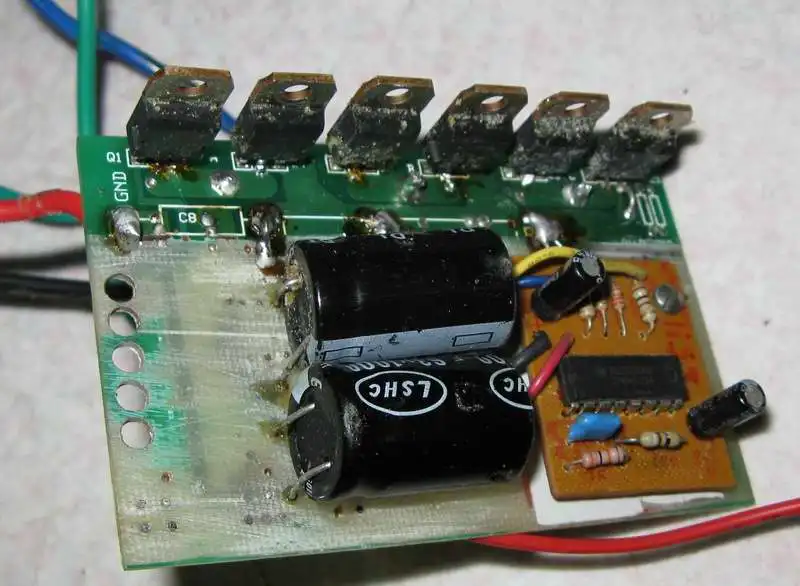

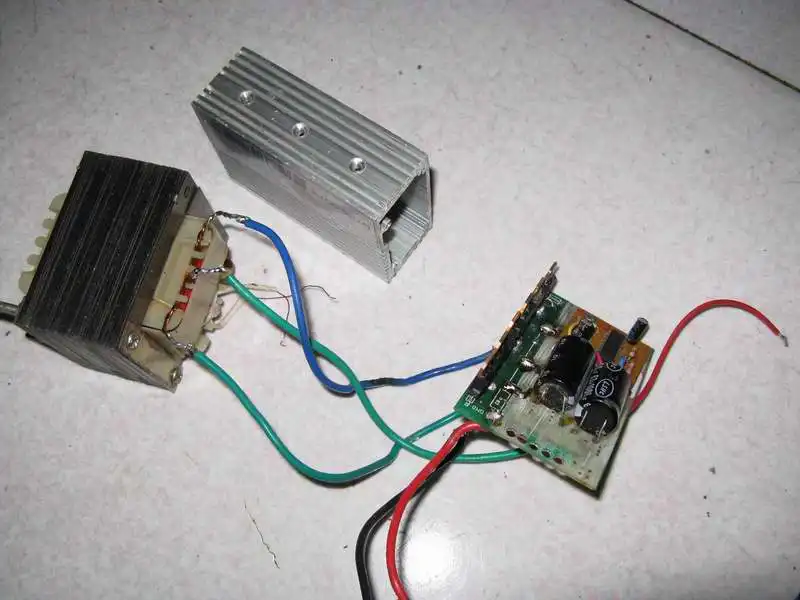

圖來了

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/219751259680756.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/219751259680768.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/219751259680775.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/219751259680781.jpg');}" onmousewheel="return imgzoom(this);">

頂一下
場管低頻很容易成功
新手做起來也不容易出問題

高頻機哪怕是走線改一下
波形都有變化
一不小心就爆管

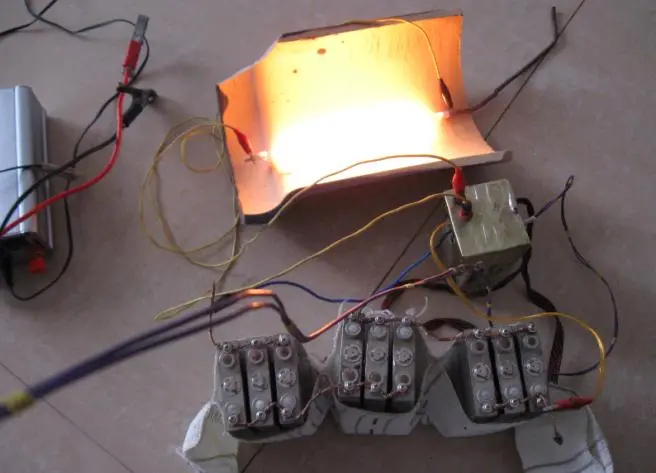

我用黑白電視機的變壓器做的低頻機(200-300W主要是用來電泥鰍黃鱔用),  變壓器11T+11T/300T ,494,一對MOS75N75還是3205 忘了,頻率大約400-500HZ,變壓器直接輸出,沒有電容,沒有后級.
關閉過流保護時,可以短時間點亮1000W的小太陽,大約4-5成亮,也就亮幾秒,不敢時間長,怕燒,呵呵.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3307211260548606.jpg');}" onmousewheel="return imgzoom(this);">

發現群里有大師浮水了.

群里有大師浮水何大師功不可沒!

我用電動三輪車的充電器(環形鐵芯的)做了一個初級7平方的扁線18加18T  次級0.9線360加340T兩擋  平率360HZ 騰住882 772推 3205五對  在抵擋360T抽頭時帶1000W燈8成亮高檔時發紅變壓器聲音很大  這是咋回事啊 高手指點一下

低頻機   一對75絕對可以上500瓦

好帖,頂

朋友你的機和1000w高頻機比較的話那個效果好?我剛做好一個低頻機,3525加圖騰,推5對2907,沒加后級帶3個1000w的太陽燈和市電不相上下,如果可以電魚的話我就省個后級了,我的變壓器最高電壓有1200v檔,頻率在90hz-1.2khz可調…

還是多加一對吧
比較耐用

低頻機還有一個優點
后級直通一般不會燒管

就是有點重!!!

你用多大的鐵心

1000W是并的還是竄的

微波爐變壓器不好，這種鐵芯窗口大小，做機器繞不下線…

我的鐵芯很大，大概幾十斤吧，是拆電焊機變壓器的，只用了一小部分，中舌尺寸是80厘米乘60厘米，輸出電壓是二組250v，一組600v，接電路是二根1000w各接250v，二根串聯接600v。快完工了，改天有空拍個照片上來大家指導一下…
