變壓器串并聯有什么不一樣?
請問 我做LED隔離電源 變壓器本來用EE25的,由于高度限制,所以要采用 兩個 EFD19 可以嗎?這樣兩個同樣的變壓器 是怎么接法呢,是一對一串聯還是 并聯啊,電感量怎么計算呢
全部回復(4)
正序查看
倒序查看

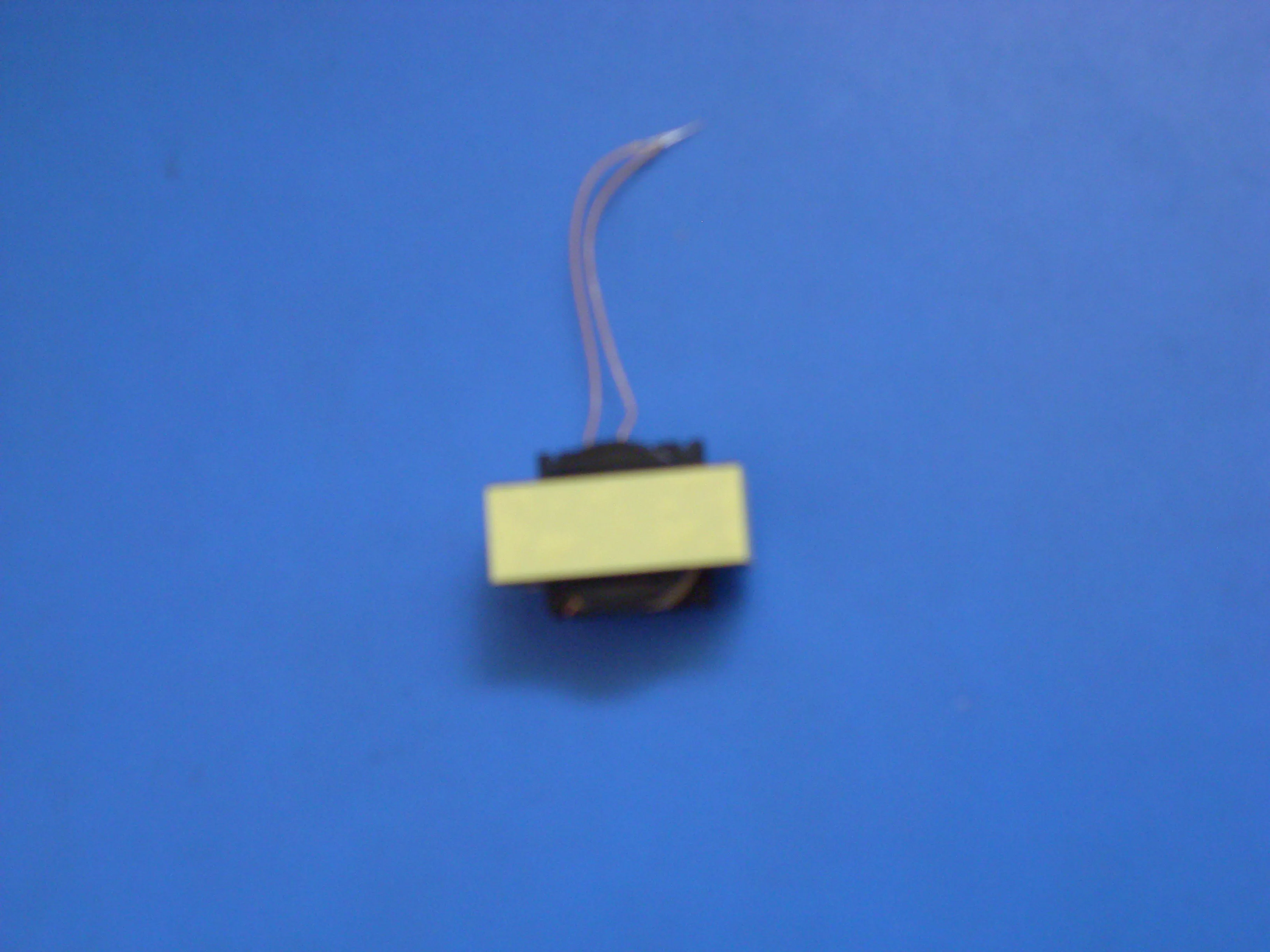

我有款變壓器可以解決高度問,是專業用來做LED日光燈電源的.高度11,長26,寬18,能做到25W以下,有興趣請來電13714349778,QQ419274530
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/1512301260687078.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/1512301260687078.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@13714349778
我有款變壓器可以解決高度問,是專業用來做LED日光燈電源的.高度11,長26,寬18,能做到25W以下,有興趣請來電13714349778,QQ419274530[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/1512301260687078.jpg');}"onmousewheel="returnimgzoom(this);">
變壓器串聯我做過,主變可以很好工作(帶反饋的那只),負變的話在啟動瞬間有個電壓過沖,需要用齊納管,功率分配也很重要,就是副變,主變的功率瞬變不能太大.電感量相同,并聯我沒做過,并聯的話變壓器參數一致性要求應該比較高!
0
回復
@langzifeng_cn
變壓器串聯我做過,主變可以很好工作(帶反饋的那只),負變的話在啟動瞬間有個電壓過沖,需要用齊納管,功率分配也很重要,就是副變,主變的功率瞬變不能太大.電感量相同,并聯我沒做過,并聯的話變壓器參數一致性要求應該比較高!
附加一點,計算的時候,串聯電流相等,并聯電壓相等,就是這個基礎的不能再基礎的,按這個計算就沒問題,主要是瞬態的負載變化,如果你的負載不怎么變動的很好做的.也很好計算
0
回復
