用的熱轉印嗎?

漏掉一張500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2971441257670148.jpg');}" onmousewheel="return imgzoom(this);">

是的,自己弄著玩的,地方又小,只能自己做了.所有材料來自淘寶網

搞的不錯.頂一個

謝謝

不錯,搞得很好.

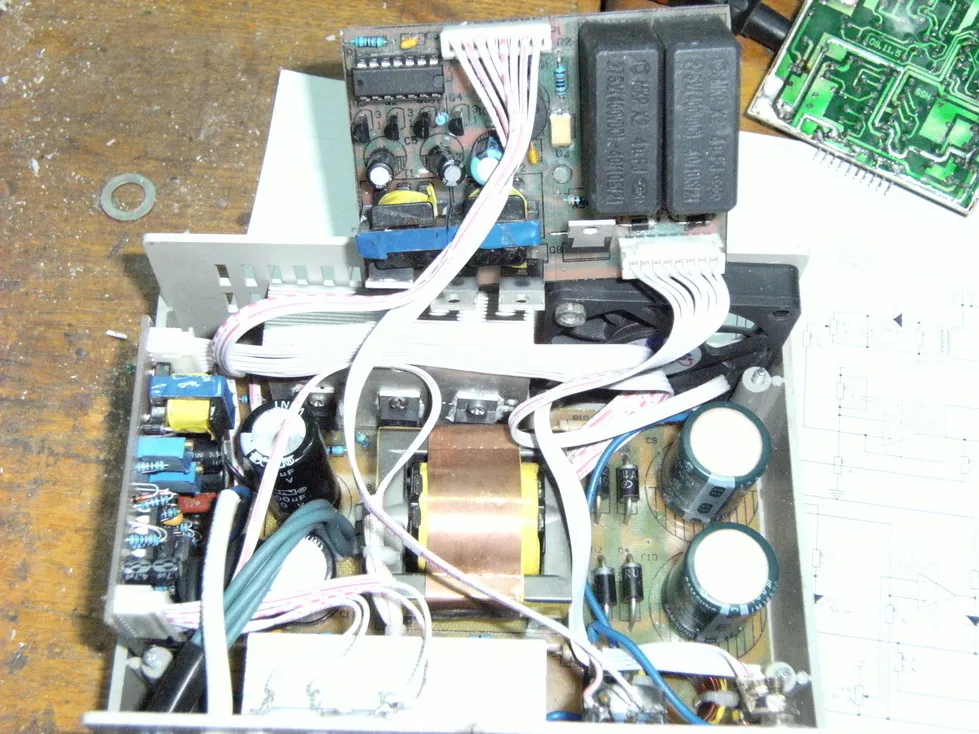

謝謝,您來的正好,用您的4硅圖做了兩個后級一個用BT151另一個用40TPS12,有問題請教一下,151做的接在EC42 500W機600V電壓,接重載開機過載保護,開機接負載也是過載,在水里能正常工作,但水質不好的地方過載,40TPS12接在1500W機上800V電壓沒出現問題,請您指點一二,謝謝500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2971441257671710.jpg');}" onmousewheel="return imgzoom(this);">500W整機圖

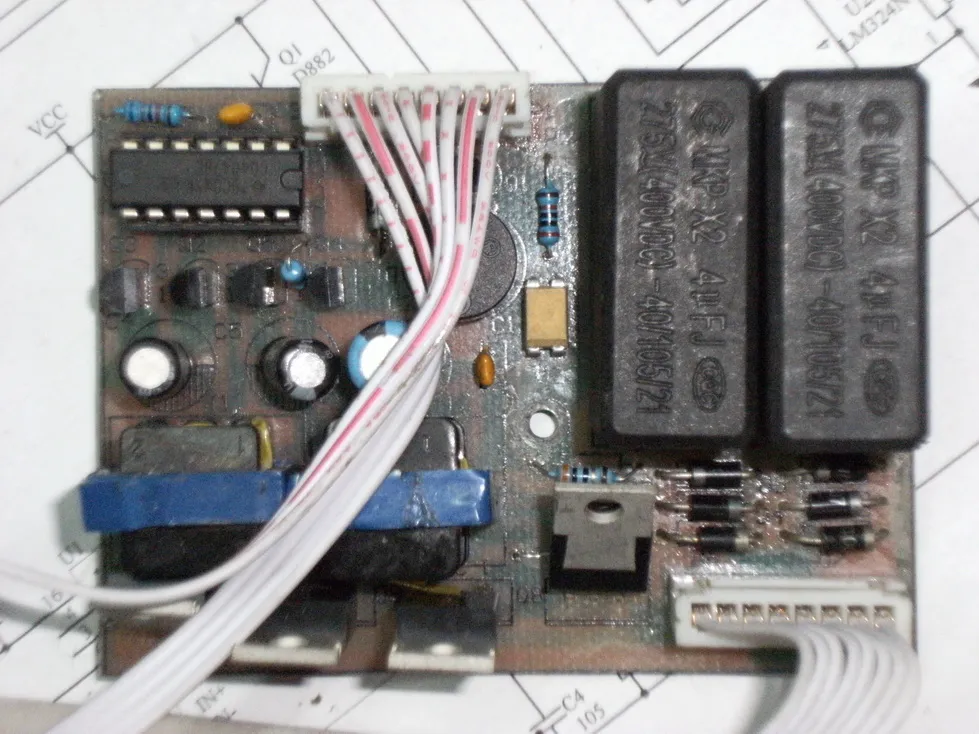

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2971441257671819.jpg');}" onmousewheel="return imgzoom(this);">151 4硅后級圖電容8UF
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2971441257825273.jpg');}" onmousewheel="return imgzoom(this);">驅動更新

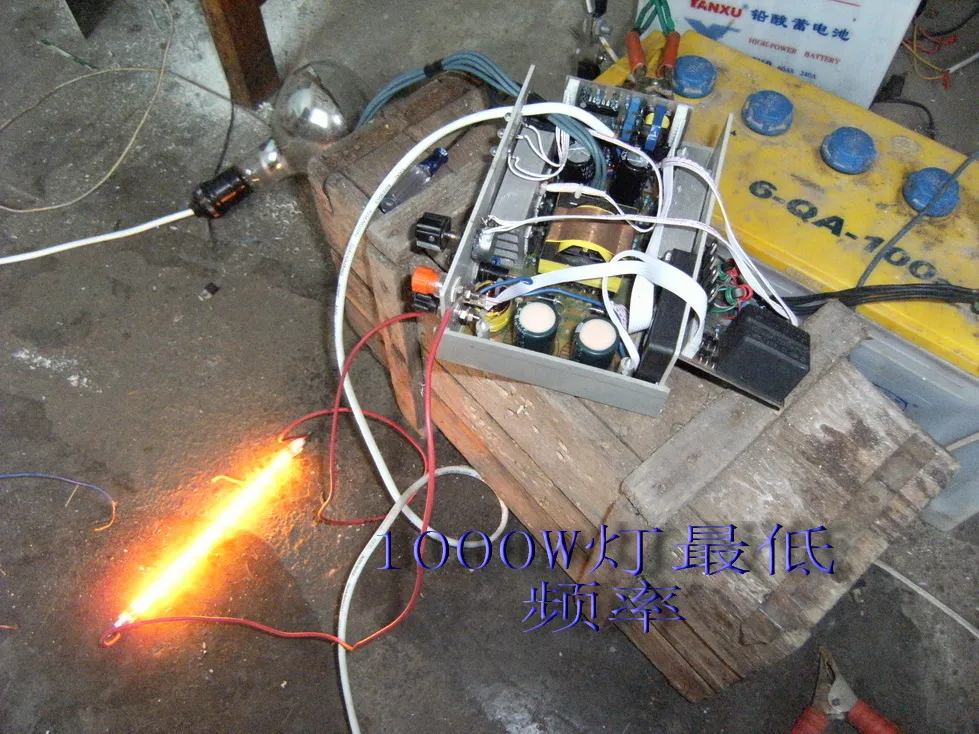

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2971441257825324.jpg');}" onmousewheel="return imgzoom(this);">1000W燈最低頻率

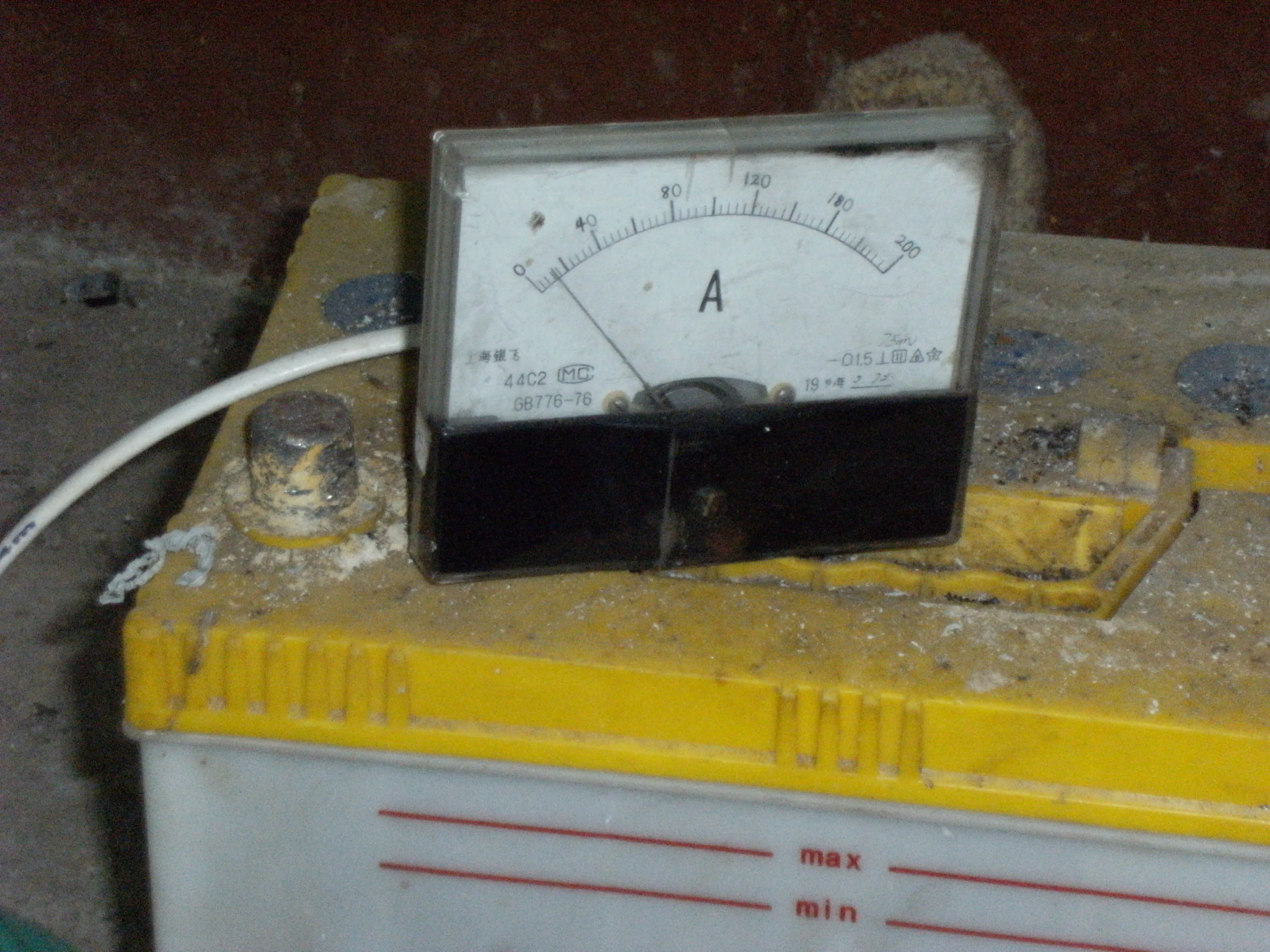

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2971441257825415.jpg');}" onmousewheel="return imgzoom(this);">最低頻率前級電流

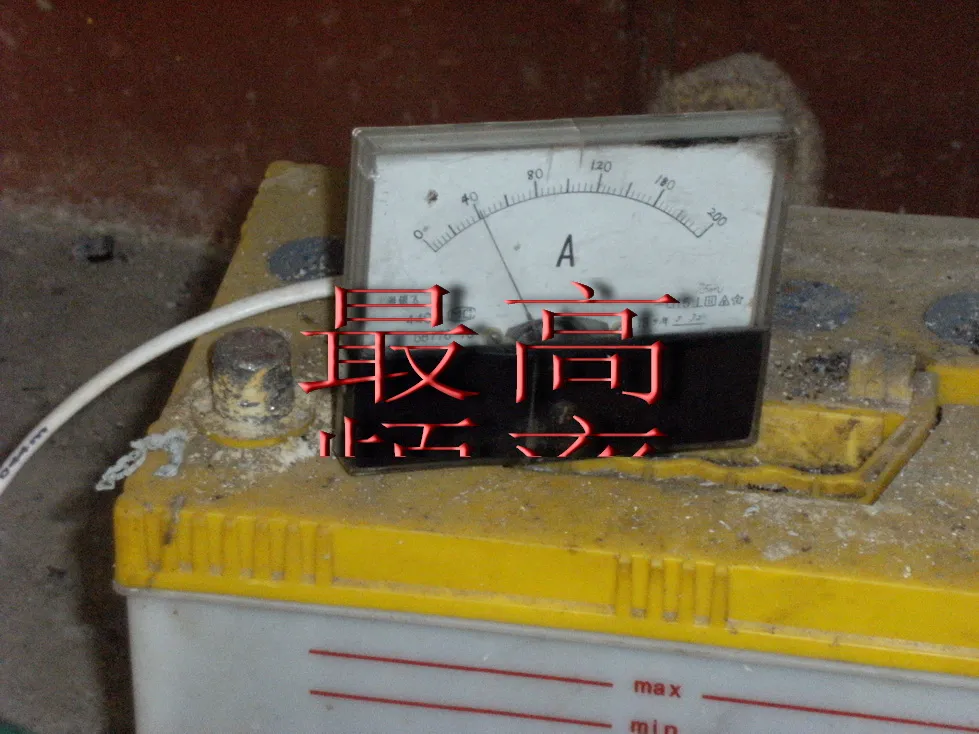

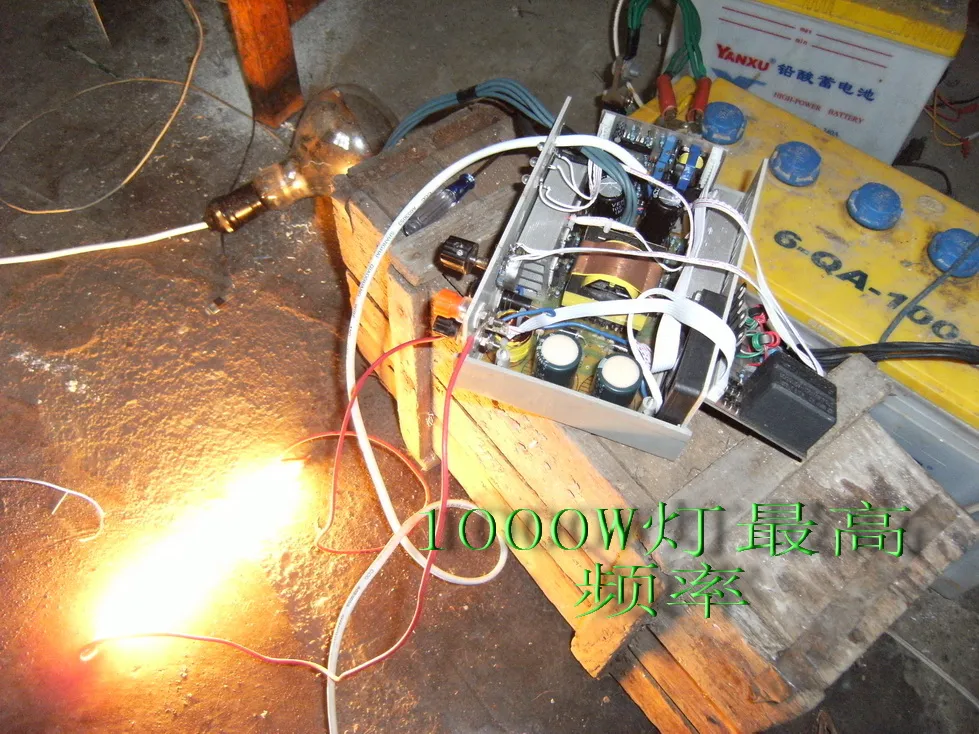

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2971441257825447.jpg');}" onmousewheel="return imgzoom(this);">最高頻率
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2971441257825478.jpg');}" onmousewheel="return imgzoom(this);">最高頻率前級電流
4硅后級算是成功了

焊工不差,只是焊錫問題.

500W機用的電容多大?

錫的問題?不懂呵呵,請說仔細點

8UF

500W四硅機高壓600v,電容8uf,頻率高了肯定過載了.

頻率不論高低接1000W碘鎢燈一概不能啟動.沒做過4硅機,這是個處女作呵呵.請您給個建議

500V電壓也試過,相同的問題,難道是151的問題?

你的焊點暗淡無光澤,焊接時比較難熔的那種錫吧?應該是焊錫質量不好的問題.

錫倒是不難溶化,只是顏色不大對頭

確認驅動變壓器同名端沒有搞錯,如果不論頻率高低都是直通現象,可能BT151質量不好

250W燈能工作,用單位的自來水很正常,可能是151的問題了,接上40TPS的那塊板試試

驅動板上的小變壓器用來做什么的?

變壓器是做互感器用的,我的高頻機電流檢測都裝在變壓器次級輸出上,用了接近半年到現在沒出現過誤動作,效果還湊活

問題解決,更換圖騰柱到驅動變壓器之間的電容100UF電解用1UF獨石電容就好了,不是硅也不是觸發變壓器的問題,是觸發脈沖過寬的問題.

在完成了4047推動四硅電路后,電魚也優于單硅,后來也試驗了,(300W),試機后,300W用2.5-3UF電容比較好,我還試過了最小0.24UF的電磁爐電容也能關斷, 用500W的太陽燈試機的.

恭喜樓上也完成了4硅.我的另一臺1500W前級的高頻機用的是10-20UF電容,20UF時頻率高時偶爾關不斷,總的來說還可以

建議焊盤還可以大一點,焊盤過小,拆IC,管子,烙鐵溫度高,焊盤容易剝落

真不錯

焊盤以前調整過,元件密度大時焊盤大有影響,所以又調整到Protel默認焊盤了

謝謝夸獎,只要有信心都能做出自己滿意的PCB,用刀做了10多年PCB終于把手指頭解放了.

我也是今年學的DXP,有空多多交流!!! 3224481257860493.pdf

環保錫就焊完是發亮的，有鉛焊錫焊出來的是無光澤。
