高頻前級求救了

新買的EE42,參照快活王2008的電路圖 ,初級3X1.1X3X2,次級0.65x75,99:兩檔快活王標的輸出有約500W,而我的反復調了3525頻率,1對3205或兩對輸出功率都差不多,后加B772D882圖騰也一樣,沒上過250W的,輸出負荷重了,初級電流會很大,但次級卻沒有輸出更大功率,想不明白!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!哪的問題.望好心的師傅指教!小弟感激不盡,先謝過了.
全部回復(11)
正序查看
倒序查看
whqd
LV.5
2
2009-11-06 07:56
初級線徑過大,不要超過0.8,總面積要4平方MM以上;后級線徑0.5足夠,大了浪費.
0
回復
2009-11-06 09:01
@whqd
初級線徑過大,不要超過0.8,總面積要4平方MM以上;后級線徑0.5足夠,大了浪費.

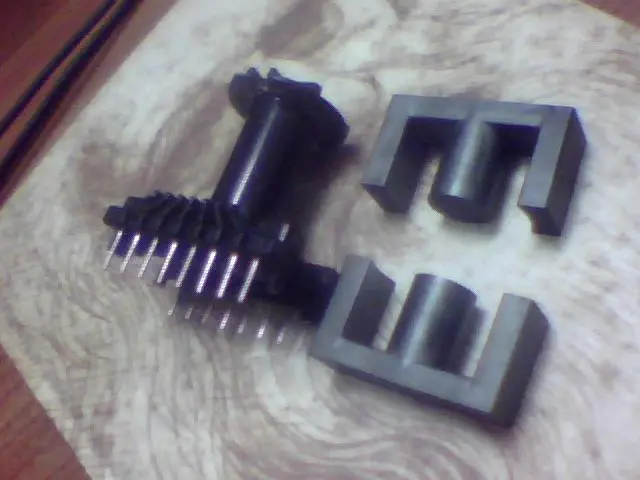

線應該對輸出功率影響不大吧!,我個人感覺是不是磁芯不好.上不了解大功率吧!剛用EC40也試了,更差.空載無聲!負200W燈就呼嘯叫,<初用2.0X4X2次0.65X113T.>工作電流不穩,剛接'后級,完了電流直上5.6十A.2.3秒又燒了3205.燒怕了,求救??????????500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3637351257469267.jpg');}" onmousewheel="return imgzoom(this);">(中午檢查,原來圖騰壞了,才會呼叫!(B772,D882怎么沒怎用就掛了)改直驅沒呼嘯聲,但還是但功率做不大,好心的大師指點一二吧!坐等了,勿忘我.
0
回復
vkbvfhp
LV.6
4
2009-11-06 12:10
不要一味追求網上的一些電路,要根據實際出發.EE42,原線徑初4T+4T,次120T,頻率25KHZ左右,就好了.
0
回復
2009-11-06 12:57
@vkbvfhp
不要一味追求網上的一些電路,要根據實際出發.EE42,原線徑初4T+4T,次120T,頻率25KHZ左右,就好了.
做好后先測空載電流,試好前級,空載不對就是有問題了,你用了多少頻率,頻率低空載電流高,輸入電流也大,我就是用這個圖,照圖做,一次成功
0
回復
2009-11-06 13:00
@晶體a電子
做好后先測空載電流,試好前級,空載不對就是有問題了,你用了多少頻率,頻率低空載電流高,輸入電流也大,我就是用這個圖,照圖做,一次成功
暈!圖傳不上去
0
回復
2009-11-06 18:28
@晶體a電子
暈!圖傳不上去
這些我知道的,EE42初3T空載電流也很小的,現在關健是功率做不上去,2對3205(3525直驅]輸岀帶200W燈230V,(但帶400W燈只有170V,而前級電流猛增至50A左右,很顯然吃的電多,吐的電太小,電都被什么干掉了.我是想做岀EE42應有的功率!
0
回復
豆芽菜
LV.8
8
2009-11-06 19:11
@相互學習
這些我知道的,EE42初3T空載電流也很小的,現在關健是功率做不上去,2對3205(3525直驅]輸岀帶200W燈230V,(但帶400W燈只有170V,而前級電流猛增至50A左右,很顯然吃的電多,吐的電太小,電都被什么干掉了.我是想做岀EE42應有的功率!
可能是你的電源線太細之后壓降太大吧?再之,你的后級整流部分有問題
0
回復
vkbvfhp
LV.6
9
2009-11-06 21:06
@相互學習
這些我知道的,EE42初3T空載電流也很小的,現在關健是功率做不上去,2對3205(3525直驅]輸岀帶200W燈230V,(但帶400W燈只有170V,而前級電流猛增至50A左右,很顯然吃的電多,吐的電太小,電都被什么干掉了.我是想做岀EE42應有的功率!
業余制作EE42在300W-500W已經很好了,要制作更大的功率,就要求很高的繞線技術了.
0
回復
shshm429280
LV.3
10
2009-11-08 18:24
呵呵,EE42上400W應該沒有一點問題,可能問題是出在你繞線工藝上.我用下面的圖,EC30磁芯,輕松上300W加上后級有200W輸出,我用的是次初次的繞法,初級9匝,次級270匝.
0
回復
2011-02-06 22:30
@shshm429280
呵呵,EE42上400W應該沒有一點問題,可能問題是出在你繞線工藝上.我用下面的圖,EC30磁芯,輕松上300W加上后級有200W輸出,我用的是次初次的繞法,初級9匝,次級270匝.

0
回復
YOU
LV.5
12
2011-02-09 12:59
@長江魚機之王
[圖片]
長江魚機是個狗日的騙子
