有誰看上我的隔離式日光燈驅動電源

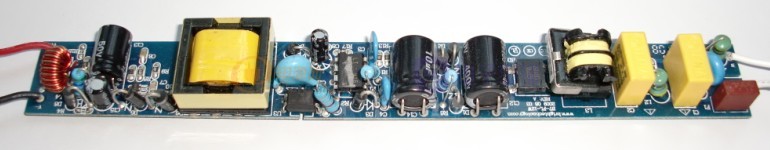

日光燈驅動電源規格書

本驅動恒流電源是專門為t10燈管設計,寬電壓輸入(85-265Vac)為隔離型恒流,對LED的安全有極高的保護性,恒流驅動保證LED的高壽命,符合各國安規設計,內置EMC電路,抗干擾能力強 .

電源基本參數:
交流輸入電壓:100V-240Vac   50/60Hz
輸出電壓:32Vdc             輸出電流:400mA±5%
功率因素 : > 0.94         效率:>80%,220VAC, >75%, 110VAC
工作環境溫度:-20℃- 60℃
電源尺寸:L170mm x W20mm x H13.5mm
驅動LED數量:180 Pcs

使用方法:
白色兩條線接交流輸入(100V-240V),另一邊紅色線接LED正極,黑色線接LED負極.

全部回復(20)

只看樓主

正序查看

倒序查看

zhaoboo

LV.6

2009-10-23 11:04

使用填谷電路也可以做到全電壓和如此高的PF,真的佩服啊.
其他的就不變評論了.

回復

softdead

LV.1

2009-10-23 11:55

正需要類似的電源!如何聯系?我QQ:2606962

回復

hgj7580

LV.4

2009-10-23 15:20

@softdead

正需要類似的電源!如何聯系?我QQ:2606962

看上了,能提供兩個來做原理測試嗎?15123961255(重慶)

回復

dayu0703

LV.5

2009-10-24 09:45

我也需要QQ:1250507251

回復

hidypower

LV.3

2009-10-24 11:50

@hgj7580

看上了,能提供兩個來做原理測試嗎?15123961255(重慶)

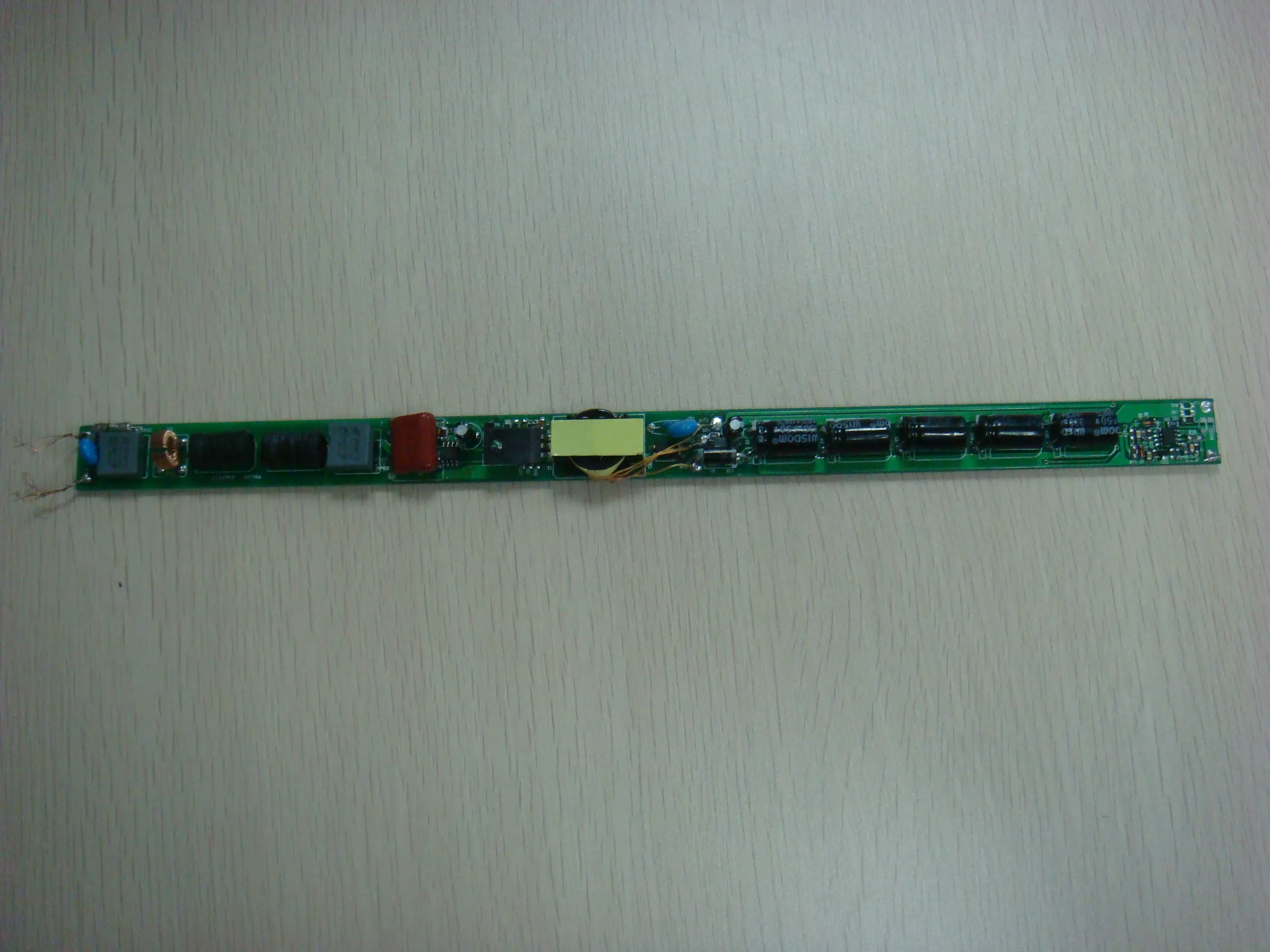

現在LED日光燈隔離式驅動電源,不是電路設計的問題,主要是看能否放進T8 管內,我們研發生產的LED日光燈隔離式電源,可以放進T8/T10 1/2 管內,有需要可以聯系我.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3268731256356235.jpg');}" onmousewheel="return imgzoom(this);">

回復

hgj7580

LV.4

2009-10-26 16:32

@hidypower

現在LED日光燈隔離式驅動電源,不是電路設計的問題,主要是看能否放進T8管內,我們研發生產的LED日光燈隔離式電源,可以放進T8/T101/2管內,有需要可以聯系我.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3268731256356235.jpg');}"onmousewheel="returnimgzoom(this);">

看上了,能提供兩個來做原理測試嗎?15123961255(重慶)

回復

半導狂人

LV.10

2009-10-27 23:23

@dayu0703

我也需要QQ:1250507251

0.75-0.80的效率怎么內置?

回復

hgj7580

LV.4

2009-10-28 11:24

@半導狂人

0.75-0.80的效率怎么內置?

謝謝關注.最新進展:效率0.81,因數0.86

回復

半導狂人

LV.10

2009-10-28 15:18

@hgj7580

謝謝關注.最新進展:效率0.81,因數0.86

0.81的效率還是很難內置,總功率都接近18W.

回復

hgj7580

LV.4

2009-10-29 09:21

@半導狂人

0.81的效率還是很難內置,總功率都接近18W.

是呀.工程師說,要開模定制變壓器才能進一步縮小體積,做到內置.看來再進一步的難度很大了.

回復

dayu0703

LV.5

2009-10-30 18:01

@hgj7580

是呀.工程師說,要開模定制變壓器才能進一步縮小體積,做到內置.看來再進一步的難度很大了.

此帖已被刪除

回復

pv1986

LV.4

2009-10-30 20:10

@hgj7580

謝謝關注.最新進展:效率0.81,因數0.86

想問一下,那個效率具體是怎么測試,能否
用一個功率儀,把顯示的總電壓和輸入電流相乘,是不是
輸入功率,輸出功率能否直接看功率儀顯示上的功率
小弟不才,還請指點!!!

回復

shayu1000

LV.8

2009-10-30 21:05

@pv1986

想問一下,那個效率具體是怎么測試,能否用一個功率儀,把顯示的總電壓和輸入電流相乘,是不是輸入功率,輸出功率能否直接看功率儀顯示上的功率小弟不才,還請指點!!!

[FLY] FLY [/FLY]

回復

gengdanfei

LV.2

2009-10-31 08:35

@hidypower

你這個是士蘭微的方案,現在我在測CE,輻射超了好多.我有ST的IC做出的隔離式的測過CE了就是成本太高了.

回復

gengdanfei

LV.2

2009-10-31 08:45

@dayu0703

此帖已被刪除

單電源是半成品,實驗室是不出證書的,只能說你的電源保證能過CE.你說的非隔離全電壓PF又大于0.9效率能到95%這些讓人懷疑.我的非隔離確保能過CE的PF值最高也就做到0.89效率在串50多串才達到94%最多的情況是在88%到92%之間.

回復

gengdanfei

LV.2

2009-10-31 08:49

@半導狂人

0.81的效率還是很難內置,總功率都接近18W.

十分佩服你的技術,能否加我qq382476060,想討教些技術問題.

回復

hgj7580

LV.4

2009-10-31 13:56

@dayu0703

此帖已被刪除

只認隔離的.呵呵

回復

creater

LV.6

2009-10-31 14:52

EMI 報告?
諧波報告?

回復

dayu0703

LV.5

2009-11-01 15:55

@shayu1000

[FLY] FLY[/FLY]

非隔離LED日光燈驅動電源.
參數和性能:
1、電壓范圍85V~285V(寬).
   功率范圍8~35W、功率因數達0.9以上、效率達85%~95%.
   輸出電流最高達600毫安.
   體積240*20*11(長*寬*高)可置于T8、T10管內.

2、溫度低.周圍環境溫度為30度時,電源局部最高溫度60度,平均溫度45度以下,溫升僅10~15度.

3、高頻恒流(恒流源).恒流精度達1~4%,無頻閃.

4、產品已通過CE認證,性能穩定.電源在惡劣的環境中(比如高溫,強輻射、靜電、電磁波干擾等),長時間工作,不會受到任何干擾.

5、多重保護.短路保護,開路保護,過載保護,空載保護等.保護后任何原件不會受到傷害,排除故障后,將電源放電(消除保護),即可重新正常工作.

聯系方式:
楊生:13824310570
      0755-29705372
QQ:1250507251
