SSL2101 做LED燈,IC發熱保護
這幾天用此IC做1個非隔離的電路.AC工作電壓230V,推動4個LED,LED電流為350mA.結果IC溫度發熱保護,不能長時間工作發光. 現在沒辦法解決..
全部回復(6)
正序查看
倒序查看
@hulu2008
你應該把電路發上來看一下,你這一句話叫別人怎么分析啊

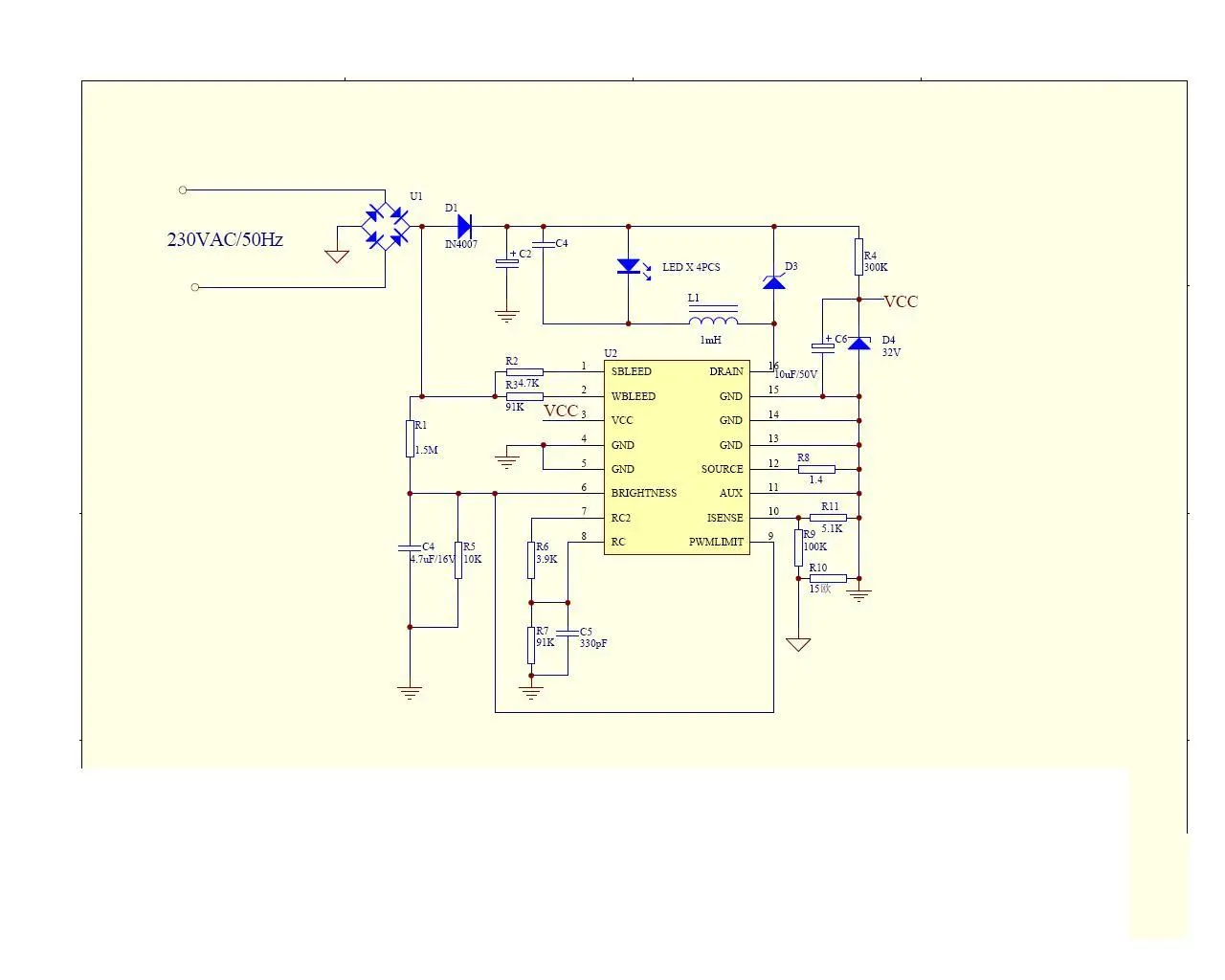

電路圖如下,請教是否出錯了,謝..
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3625041255504526.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3625041255504526.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2045691255531821.jpg');}" onmousewheel="return imgzoom(this);">
可以考慮一下這個
0
回復
@52766aa
電路圖如下,請教是否出錯了,謝..[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3625041255504526.jpg');}"onmousewheel="returnimgzoom(this);">
IC過熱保護,主要是轉換效率低,效率低的原因一般有兩個方面:1.電路參數是否正確;2.PCB Layout上的缺陷
0
回復
@52766aa
電路圖如下,請教是否出錯了,謝..[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3625041255504526.jpg');}"onmousewheel="returnimgzoom(this);">
應該 是你的參數設置的不合理的問題
0
回復
@52766aa
電路圖如下,請教是否出錯了,謝..[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3625041255504526.jpg');}"onmousewheel="returnimgzoom(this);">
L改用有輔助繞組的電感，輔助繞組的輸出串電阻后連接到Aux-pin，應該會有改善。
