同感.

我用6848做過12V12W的,用FRD整流,效率為82%;12V40W的效率達86%,因為用SBD整流;12V60W,SBD整流,86%.過流、短路保護非常好,都能進入打嗝保護狀態.大功率時須加驅動增強電路,40W以上環路不好調,特別滿載迅速切空載時,電源有時間歇振蕩,無法搞定.另外最大的毛病就是沒有寬壓輸入時輸出恒功率保護補償,不過6849已解決,現在改用6849.

請問大唐先生:
我第一次用6848,不知價位如何,我的供應商報價RMB2.00,是否合理.
您說大功率的加驅動增強,是否指增加雙三極管推拉等類似電路?

RMB2.0  差不多,不過,我可以提供RMB1.8  若要聯系QQ  314517977

請問唐大俠:
    你做的40W的機子最大占空比是多少!所用磁芯是什么!匝數比呢!
能否透露一二!還有就是取樣電阻是多大的!謝謝!!!!

6849很貴吧?

沒人理!頂一下!

還是不關注!!!

40W和60W都是采用EI28立式骨架,初級匝數55T,次級匝數7T,UR取100V,頻率67KHZ,12V輸出:
1、40W:LP=1mH,取樣電阻0.62歐,初級最大有效值電流0.7A,次級最大有效值電流5.3A,MOSFET最大峰值電流1.3A,磁芯最大磁感2800高斯,初級0.5的漆包線繞3層,次級夾在初級的第2、3層之間,用0.65的漆包線雙線并繞.
2、60W:LP=0.7mH,取樣電阻0.39歐,初級最大有效值電流1A,次級最大有效值電流8A,MOSFET最大峰值電流2A,磁芯最大磁感2900高斯,初級0.6的漆包線繞4層,次級夾在初級的第2、3層之間,用0.65的漆包線雙線并繞.

大唐老哥﹕那你反饋怎樣放的﹖好象VCC超過25V會損壞6848﹐低了空載不穩﹗

謝謝唐大俠!
   我也正在調試中~
但效率最高才75%
3.3V4.5A取樣電阻太小了~限流保護又大了~要求6-7A保護啊~
試著調整電感量也不行!只有把取樣電阻用1.2R才可以!!!
不過還是謝謝

還有﹐EMI這塊好象很難處理﹐你包銅箔了嗎﹖

你要求GREEN 功能嗎﹖我用了這顆IC(30W)覺的EMI難搞

這位大唐兄說的對﹐>40W大反饋不好調﹐FULL LOAD TO NO LOAD時會振蕩??

還沒過EMC呢!
到時請教!!!

輔助線圈8T,放在最外層,用盡可能細的線居中密繞,原因:越扁越長的線圈與其他繞組的耦合越緊,反之則越松.輔助繞組要求與初級繞組盡可能松耦合,則線圈必須越窄,切記.輔助整流用1N4148,串10歐電阻,這個電阻調整有訣竅:在最低輸入電壓空載時保證輔助電壓大于關閉電壓,這是電阻最大值,這個阻值下最大輸入滿載時,輔助電壓應在15V以下,不行只好調整變壓器結構,再不行只好用其他措施了.

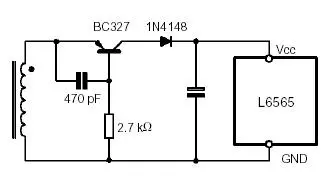

3.3V輸出能做到這樣不錯了.用變壓器方法搞定保護:次級用2層繞完并聯,輔助繞組夾在兩個次級繞組之間,若嫌安全難處理工藝復雜,只好電路搞定,參考ST的:500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/18/1086099283.jpg');}" onmousewheel="return imgzoom(this);">

大俠:
   L6565是什么東東!!

ZVSPWM芯片(ST)

ZVS沒做過呀

不是讓你關心L6565是什么東東,是讓你看看用電路實現抑制輔助線圈尖峰電壓的方法,你把L6565當作SG6848就行了.

那樣做的話成本又高了好多!用SG6848就是為了節約成本呀!謝謝!!
以前公司是要求質量~不計較成本的!但現在不行了!!!!

你的效率比我的還差點.我的ee2507,30W,12V,滿載最低76%,最高80%.

請你傳上來共享如何??
主要變壓器!!謝謝!!

這位兄臺一定是對EMC很了解了~~~
  多謝包含!!

我相信可以抑制尖峰,但是空載怎么辦?

其實,你的比我的好,是我沒看清楚.你的3.3V,我的是12V.3.3V有如此效率,非常不錯了.我把我的變壓器數據說一下,望多多指點.初級50T,線徑0.35;次級7T,0.4*3;反饋11T,0.22*2.反饋在最下面,然后25T初級,再次級,最后有是初級25T.初級電感300uh,漏感約12uh.工作頻率約90k,DCM方式.有什么地方不合理,請各位指點.謝謝!

各位大俠:
SG6848在正激電路正在分析.6849比6848多了一些保護功能.如過需要寬電壓時的恆功率保護,建議用6849或加比較電路.對於滿載迅速切空載時,電源有時間歇振蕩,有時是因為VCC電壓低於UVLO.

6849比6848價格怎樣?

dragon兄:價格請聯繫相關業務,FAE不能報價.
