想把輸出用電線短路的視頻還沒核審好,過一會再傳上

老兄,你的視頻像素也簡直太“高了”,實在很難看清什么.很想看看你的3525沒圖騰驅動24個管的...

一般按照本論壇的圖,3525推3對以下問題不大,但是有成品的逆變電路不需要圖騰,通過不同的外圍接線可以推4對或以上,不知到你有什么新電路能讓3525推12對3205而不欠驅動???????????

與樓上的相同疑問.3525輸出推動12對場館?對于啟動場館閥值是沒問題,按小方說的12對也可以,畢竟是電壓型場館,電流很小度可以,但是,場館的結電容不容忽視,一邊12個場館的結電容加起來就恐怖了,你靠3525提供的圖騰來泄放該電容,會很困難,也許發熱會嚴重,有點力不從心...,小方是否患有其它六了一手的外圍線路啊....

加B772 D882圖騰

不加推動10對是絕對沒問題的,你沒見過的電路不能說沒有!

頻率低點馬馬虎虎,高點就不可靠了

可能沒有加勻流電阻,對地電阻,輸出電阻:阻值很小且功率大

老大,你必須要出面澄清一下,否則爭論不休啊!我知道通過不同接線3525可以直接驅動大于3對MOS,但12對不是小數目,能否上個圖?

我用3525直推15對沒問題只要g極對地接|只4.7K電阻就行.而我己量產

等我有空時畫圖給大家看下,主要要改的就在供給3525的電源上改牽動下,別的電路跟你們的差不多

24KHZ

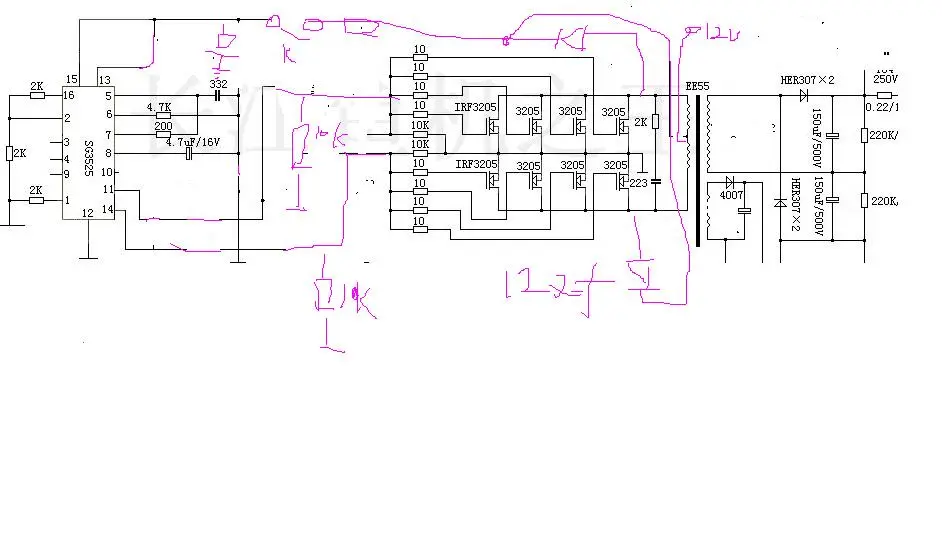

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2529871254318036.jpg');}" onmousewheel="return imgzoom(this);">跟這個差不多

我直推過5對...從波形上看似乎沒有任何區別...
其實..有的灌流電路帶載能力還沒有驅動IC自身輸出的能力高呢...

我現在在做臺JJ,在變壓器繞了個20V的繞組整流后加7815給驅動供電,推6對不加圖騰柱,以前沒做過,不知道效果會怎樣,有沒有人做過來說說?

http://www.56.com/u12/v_NDY3MjM0MjU.html
