這是單硅波形呀!!

樓主憑什么說這個波形就是電魚最好的?

這個波形很相單硅,但最前面的那個尖峰是怎么來的有誰可以說一說不?

這個波型的機器上次上來過.很多人買了.后來就再也沒有了消息.

賣的人不出來吹了,買的人也沒出來說機器的好與壞.

這只是一個并雙硅的波.效率是高.結果是死魚,沉魚多.要效率是高可以選擇交流輸出,,

“這是目前電魚“效果”最好效率最高的輸出波形”之說法純屬無知.

這是原機器的介紹.

個人認為,純尖峰 和純方波都有缺點,合一起或許是個好主意.上次看老外的機器電壓選擇4.5.600V,也說有1000V的尖峰


15:48修改:

由于原圖來自淘B,不喜歡的請不要點擊,首先申明,本人跟這機器和店家沒任何關系.我只是搜索2KW在線UPS時找到的.
http://item.taobao.com/auction/item_detail-0db1-aab96b7e2fffc22e49b884157b675ae0.htm

樓主上個電路圖看看.

這個波形捕魚解讀應該是這樣的,驚魚--吸魚--暈魚,周而復始.

我一個朋友的機器的波形更厲害!
過程是:驚魚---吸魚---煎魚!!
呵呵......

有電路圖最好,沒有有個內部結構照片也好,儀器分析.

是這個后級500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3245031253082747.gif');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3245031253082771.jpg');}" onmousewheel="return imgzoom(this);">小圖是原理簡圖

好圖,以前怎么就沒發現雙硅有這么好,到底這里還是專家多啊.謝謝!

這個電路波形跟上圖應該不一樣,但電路簡單,效果應該是一樣的,有二尖峰,可調脈寬還省電.

專家出個變壓器詳細參數,先謝

真的是專家嗎?哈哈,在我店里弄的圖吧?

問一下,你這個關斷線圈接在主負載回路中會不會因負載大了造成電容充電不好而不能關斷??

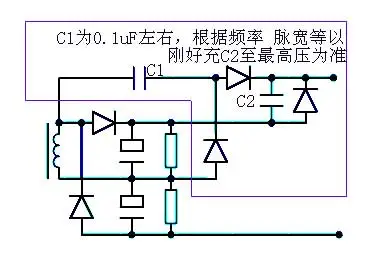

有感于這個老外高仿機的尖峰,本人100W的小機器是IGBT輸出,近似于方波,經試驗加上方框部分元件,能完美的出現一個尖峰.C1為0.047 C2為3UF,理論峰值是3倍壓,但觀察波形峰值只增加約2/5.(回收站來的示波器也是原因之一吧,自己電路圖:http://www.csjxsj.cn/ShowPost.asp?ThreadID=3578)
電容C2如果耐壓不夠,可以接在2倍壓的正.


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3480891253196284.jpg');}" onmousewheel="return imgzoom(this);">

這個理論的峰值是說輸出的電壓為線圈輸出的三倍壓,也就是電解電容的三倍.一個很好的電路.元件少實用.這個電路才能很到第一個圖的波形..

lunjun說的在理!什么是好男人,什么又是美女呢?

實踐證明,效果確實比以前要好得多,不過自己的小機器電流也大了不少.(約1/3,C1容量經實驗選最小),再次推薦給大家.

試過就知道!

說句題外話,本人絕不崇洋媚外,可是祖國總讓我失望,一些元器件,我寧愿從那些舊機器上拆而不去買新,如國內SG3525,10K的頻率波形就慘不忍睹,拆機的M標3525,35K管子都沒一點熱量.老外這放電波形也應該是實踐檢驗的,好東西為什么不能拿來用?)

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3480891253330563.jpg');}" onmousewheel="return imgzoom(this);">

設計不錯,值得頂!

我也發一個,你看這個電路能不能形成前面的尖脈沖??這個電路具有功率限制功能,取決于前面兩個大電容.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3525911253328301.jpg');}" onmousewheel="return imgzoom(this);">

尖峰值輸出可達輸入的4倍電壓,然后轉為2倍平頂.

怎么感覺沒4倍起來?

改個橋式的電路,不知2VCC是不是高了一點.這對可控硅可是一個考驗、、、

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/140701253332081.jpg');}" onmousewheel="return imgzoom(this);">

對不起,電路傳錯了,是這個圖.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3525911253332412.jpg');}" onmousewheel="return imgzoom(this);">

電路應該比19貼麻煩了一點,那個電路少用一個二極管,它是四個電容5個二極管,你的事6個二極管,我傳的是4個二極管,四個電容.你在分析一下,這是橋式倍壓電路,依靠容量不同形成波形,20年前我在電子報發過的.

這個電路是麻煩了一點.但對高頻升壓,特別是對電路要求平衡高的要好用一點.不同的電路用不同的地方嗎.

你這個電路不具有功率限制功能,19貼和我的電路都具有這種功能,其實這種電路遠不是許多人分析的那樣只是個簡單的倍壓,當負載很重的時候,倍壓電容很可能反向充電,所以他是一個電容容量不同,輸出電壓隨負載變動的電路,當濾波電容容量比較大的時候,只有在接近短路的時候才會出現上面我所說的情況,不是那么簡單.

不同的出發點,不同的設計點,我這電路一般要另加限流.以達到一個穩定的電流. 不過很少人用電解電容做倍壓限流的.

我覺得你的電子功底還不錯!大功率IGB控制三極管功率大電流大,耐壓高,速度快可以滿足耐壓要求,正常工作大電流時壓降2V,加上控制電路完全可以達到要求的波形,你看對嗎??

大功率的是都有那個耐壓的,我只是說一般在電子市場買的,要是不計成本那就不用說了.我只希望可以用最平常的元件做到好一點.
