電子盲剛完成的電腦電源殼做的帶過流保護的機機,已上熱轉印圖

要PCB轉印圖.coredraw做的,的可以說一聲,高手可別見笑啊

有時間把元件標上發PCB直接轉印的圖上來,方便和我一樣的電子盲

全部回復(17)

只看樓主

正序查看

倒序查看

hbzjcjw

LV.10

2009-09-12 10:03

不錯啊,這也叫電子盲的話,那天下就沒有高手,最多只有初哥了

我想問一下,你是怎么開的孔啊

回復

lxf129

LV.5

2009-09-12 11:17

@hbzjcjw

不錯啊,這也叫電子盲的話,那天下就沒有高手,最多只有初哥了我想問一下,你是怎么開的孔啊

我真的是電子盲,只是肯花時間,我用鉆床開的孔,以前連電路板可以自已做都不知道呢

回復

自學電源

LV.4

2009-09-12 11:29

@lxf129

我真的是電子盲,只是肯花時間,我用鉆床開的孔,以前連電路板可以自已做都不知道呢

做得真不錯,值得學習!

回復

lxf129

LV.5

2009-09-12 11:42

@自學電源

做得真不錯,值得學習!

多謝支持

回復

水陸空

LV.6

2009-09-12 11:46

@lxf129

我真的是電子盲,只是肯花時間,我用鉆床開的孔,以前連電路板可以自已做都不知道呢

做得不錯

回復

lxf129

LV.5

2009-09-25 11:18

@水陸空

做得不錯

想做個四硅的,找不到完整的圖紙,不知哪位大師有啊

回復

superman89

LV.8

2009-09-25 18:41

@lxf129

想做個四硅的,找不到完整的圖紙,不知哪位大師有啊

發個pcb上來吧
我也有廢電源殼子
想學學

回復

lxf129

LV.5

2009-09-27 13:08

@superman89

發個pcb上來吧我也有廢電源殼子想學學

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3241641254028010.jpg');}" onmousewheel="return imgzoom(this);">
零件圖

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3241641254028043.jpg');}" onmousewheel="return imgzoom(this);">

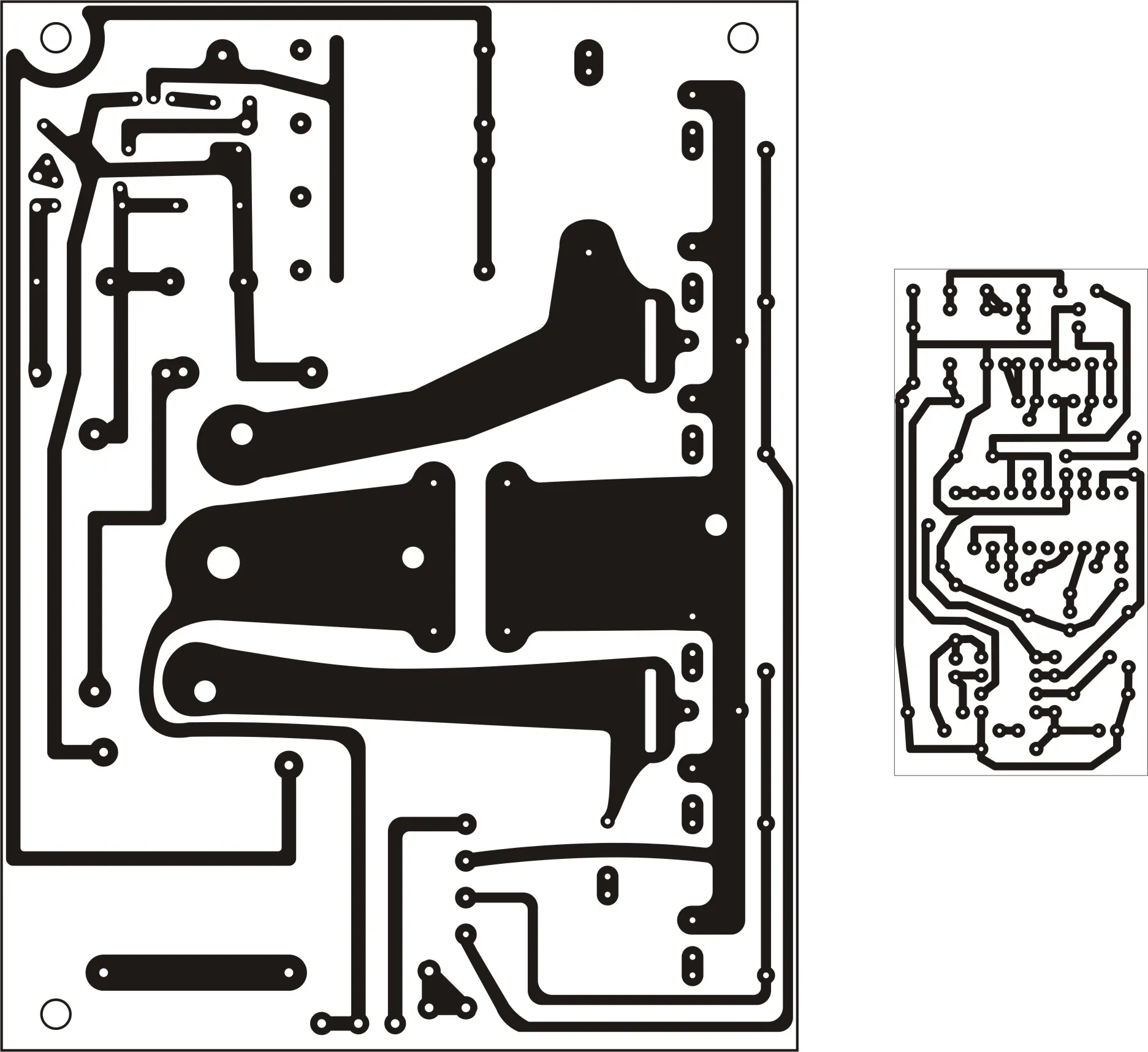

改好尺寸直接用的PCB熱轉印圖注意方向

回復

lxf129

LV.5

2009-09-27 13:09

@lxf129

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/3241641254028010.jpg');}"onmousewheel="returnimgzoom(this);">零件圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/3241641254028043.jpg');}"onmousewheel="returnimgzoom(this);">改好尺寸直接用的PCB熱轉印圖注意方向

標準單硅,有什么不明白的可以問我,高手別見笑

回復
