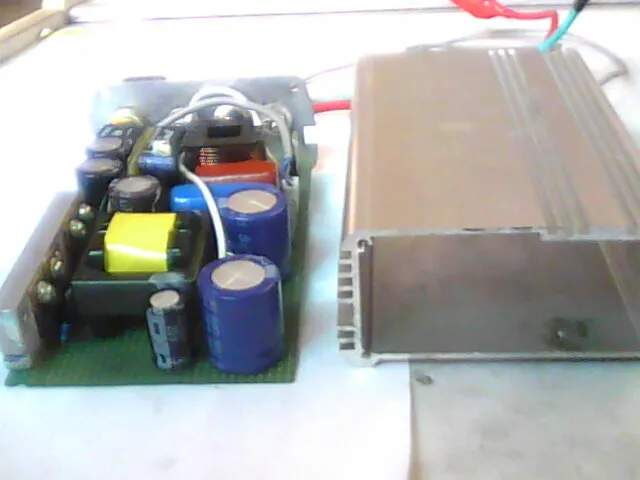

可控硅回路的線圈磁回路開放,不裝鋁殼的時候磁場范圍只有普通的原件,裝上鋁殼后鋁殼距線圈很近,渦流作用很強,消耗大量的能量,致使電容放電時電流大增很容易燒壞可控硅,應該用硬質塑料殼你測一下電流便知.

會不會是你的板下面的焊錫在作怪? 你的盒子和我的一樣,500W控制器的盒子.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2303991252370176.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2303991252370189.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2303991252370199.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2303991252370218.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2303991252370228.jpg');}" onmousewheel="return imgzoom(this);">

機是做的漂亮,可惜如果是燒場管的話,換場管的工程就可以做一個新機了

呵呵!這個機器燒了我16只場管和3只可控硅 4只307,再搞不好就不想搞了,

做得很漂亮哦,就是電容用的是矮胖子吧,要不放不下去呀,效果如何,用控制器元件很難選擇,順便問問,你的JJ效果如何

效果一般了,湊活著用了.

電壓很高  有可能是電路板與鋁殼間隙過小 打火燒毀
你的那個可控硅散熱片可以不加 用絕緣管把硅套住

.

鐮刀   你的是什么變壓器   參數是多少     功率有多少W   我今天也搞了一個500W控制器  里面有12只2807   壞了3只    2807可以用來做魚機嗎

如二樓所說,是由于裝殼后關斷電感和鋁殼互感的原因,關斷電感橫著放就可以了

靠,我是銹刀,怎么叫我鐮刀啊? 呵呵... 2807可以用,要是2907那就發了,舊的也要10多塊一個哦.變壓器是EI40臥式骨架,3+3雙1.0線初級, 85-100T次級0.6左右的線.

謝謝各位師傅的解答!

不好意思  弄錯了     哈哈  我的控制器都是我爸爸的朋友送給我的   他哪里還有10多個  如果我?guī)退鲆慌_機   他可以全部送給我     2807的參數是多   你那個功率有400W嗎

不好意思   弄錯了    哈哈   我那個控制器是我爸爸的朋友送我的    他哪里還有10多個    如果我?guī)退鲆慌_機     他全部送給我         2807的參數是多少     你機子功率有400W嗎

不好意思  弄錯了     哈哈  我的控制器都是我爸爸的朋友送給我的   他哪里還有10多個  如果我?guī)退鲆慌_機   他可以全部送給我     2807的參數是多   你那個功率有400W嗎

…

有的.2807你問 電摩小甘 他用過此管的.

畫板的基本原則;把易壞的原件放在便于拆卸的地方,便于以后維修

可控硅中間的引腳是和散熱的連在一起.裝外殼時在可控硅與外殼間墊紙         還有就是如上面的所說  電感橫放   否則鋁片相當于給電感短路   從而導致硅不能成功關斷 炸管

你的硅算犧牲的很正常,我的只是電魚過程中機子被樹枝碰了一下翻了個身里面的硅就莫名其妙的擊穿了
