我是電源菜鳥,第一次用VIPER53做開關電源,變壓器是用VIPERSOFT設計,磁芯是RM10(PC40),頻率是150K,初級68匝,次級26匝,輻助級13匝,電源功率是30W,輸出電壓是30V,1A. VIPERSOFT算出來的電感量是300uH,氣隙是1.86mm.但我繞好后,發現氣隙要遠遠大于1.86mm,才能得到300uH的電感量,而且漏感竟然有150uh.明顯不合格,軟件上寫只有3%.
我再按反激式變壓器的公式算一嚇,結果氣隙只要0.11mm,初級只要14匝就可以,Bw我取0.2T計算.
我用VIPERSOFT做的變壓器裝上后滿載開機,一秒鐘后,開始過載,變壓器溫升很快,然后炸機,用1/4負載也是同樣的結果.百思不得其解,那位大俠可以幫幫小弟解釋一嚇問題到底出在那里
VIPER53帶載變壓器溫升高炸機
全部回復(9)
正序查看
倒序查看
@wupaul2001
PCB我是用萬用板搭的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3544741251874247.jpg');}" onmousewheel="return imgzoom(this);">

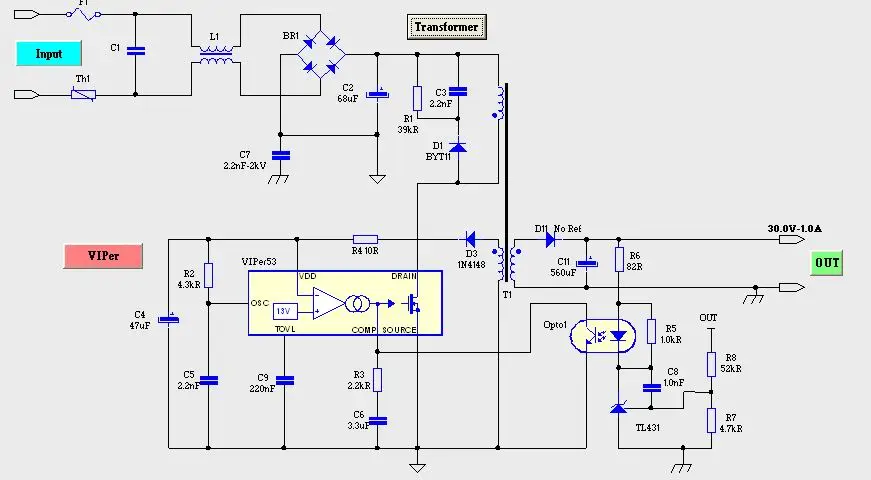

這個是原理圖
