不好意思發兩次!網路問題第一次以為沒發到!自己頂個先

注意變壓器是帶氣息的哦,最好用兩個變壓器,電容可以臥著放.上面還有很多高耐壓的場效應管,不妨做個場管級

蒽!背光板上有逆變哦!那些是好東東,估計做后級問題不大吧?謝謝你的提議!我會采納的!改天上個內部圖給大家看!希望各位獻計獻策啊!在此多謝先!

我就是修那東西的,等離子電視哪有背光板,只有電源板上有變壓器可用,另外另外兩個板是掃描板高壓場管,電容,散熱器可用

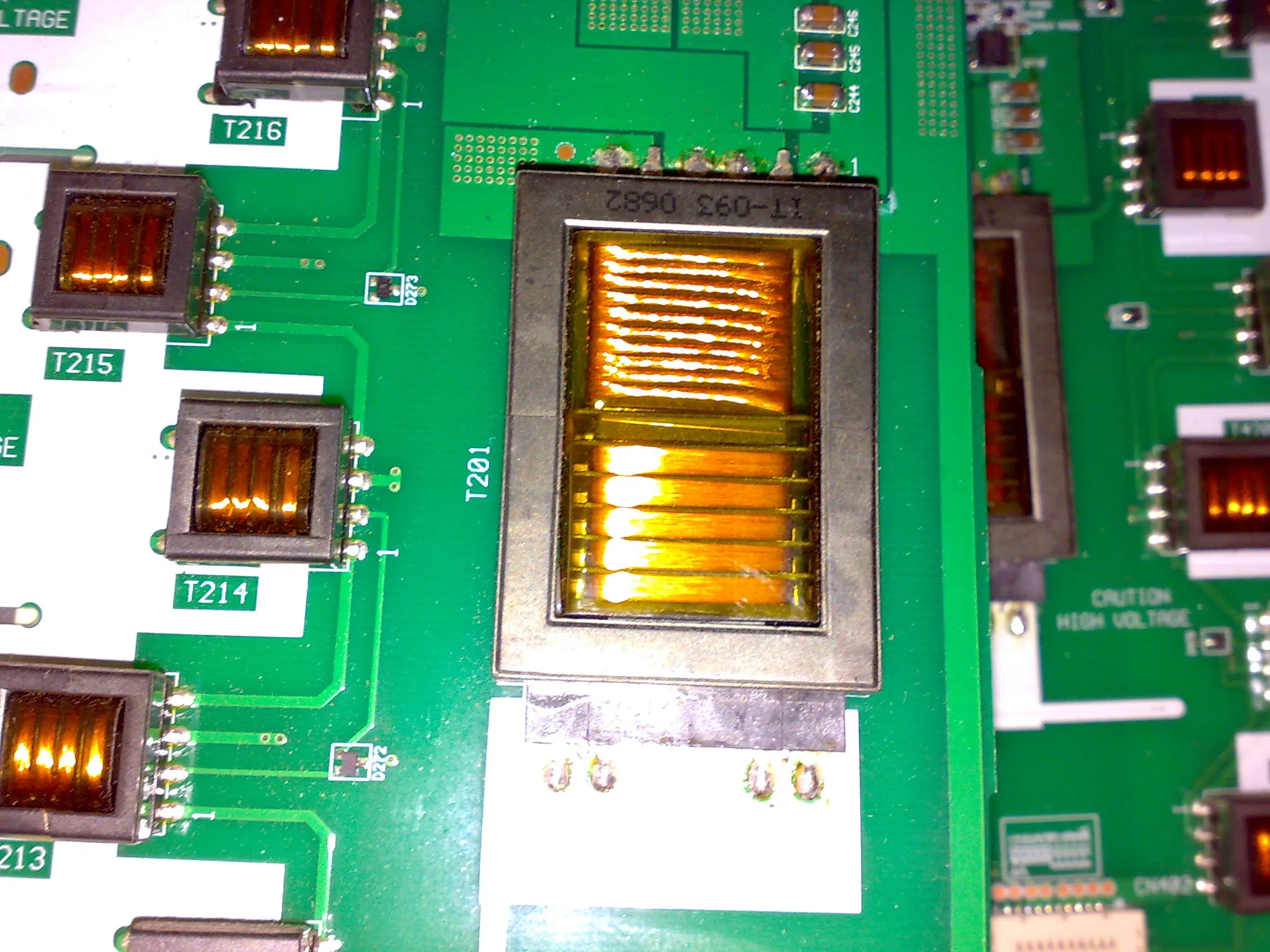

吶!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3208171250433315.jpg');}" onmousewheel="return imgzoom(this);">

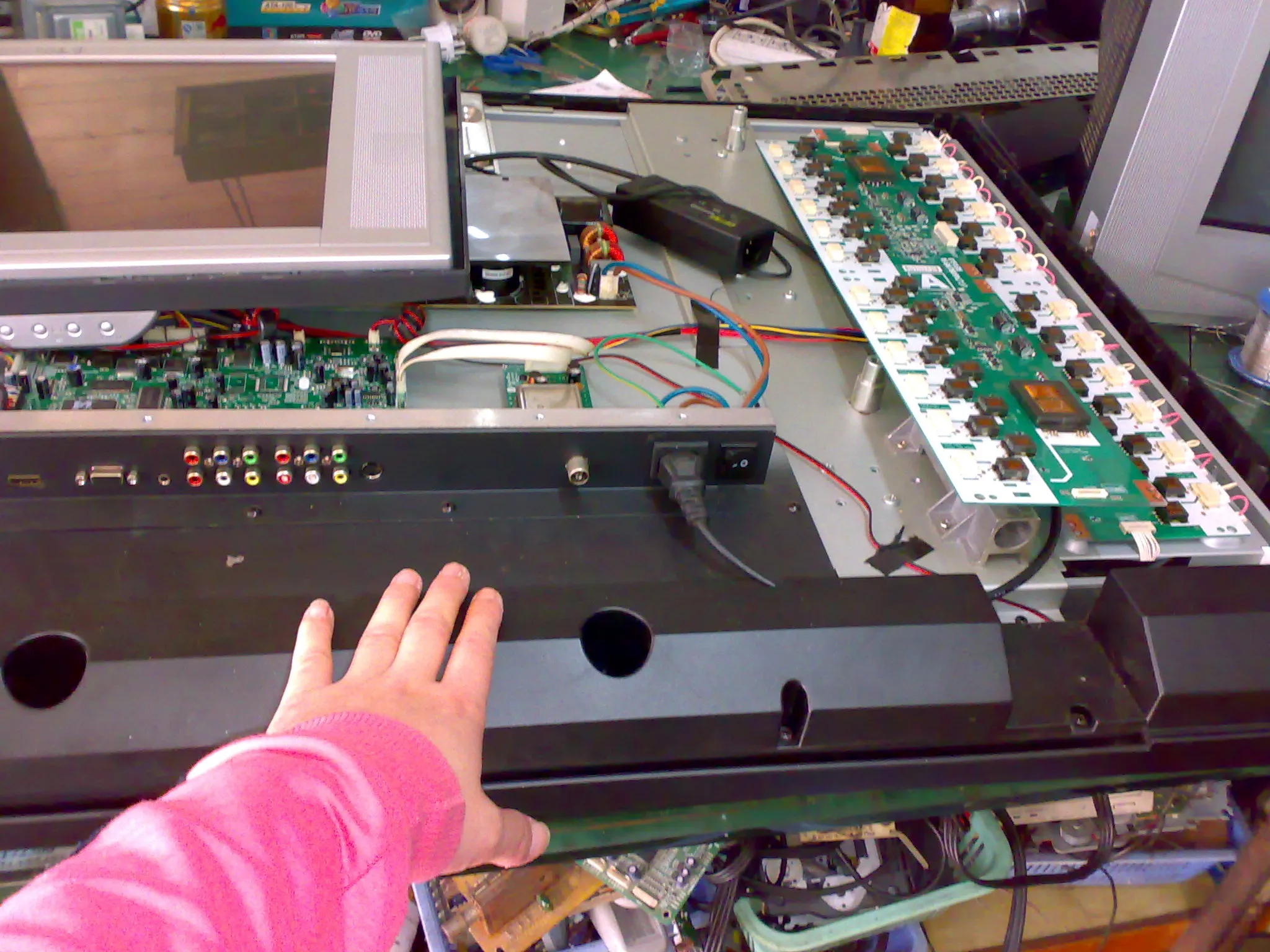

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3208171250434734.jpg');}" onmousewheel="return imgzoom(this);">

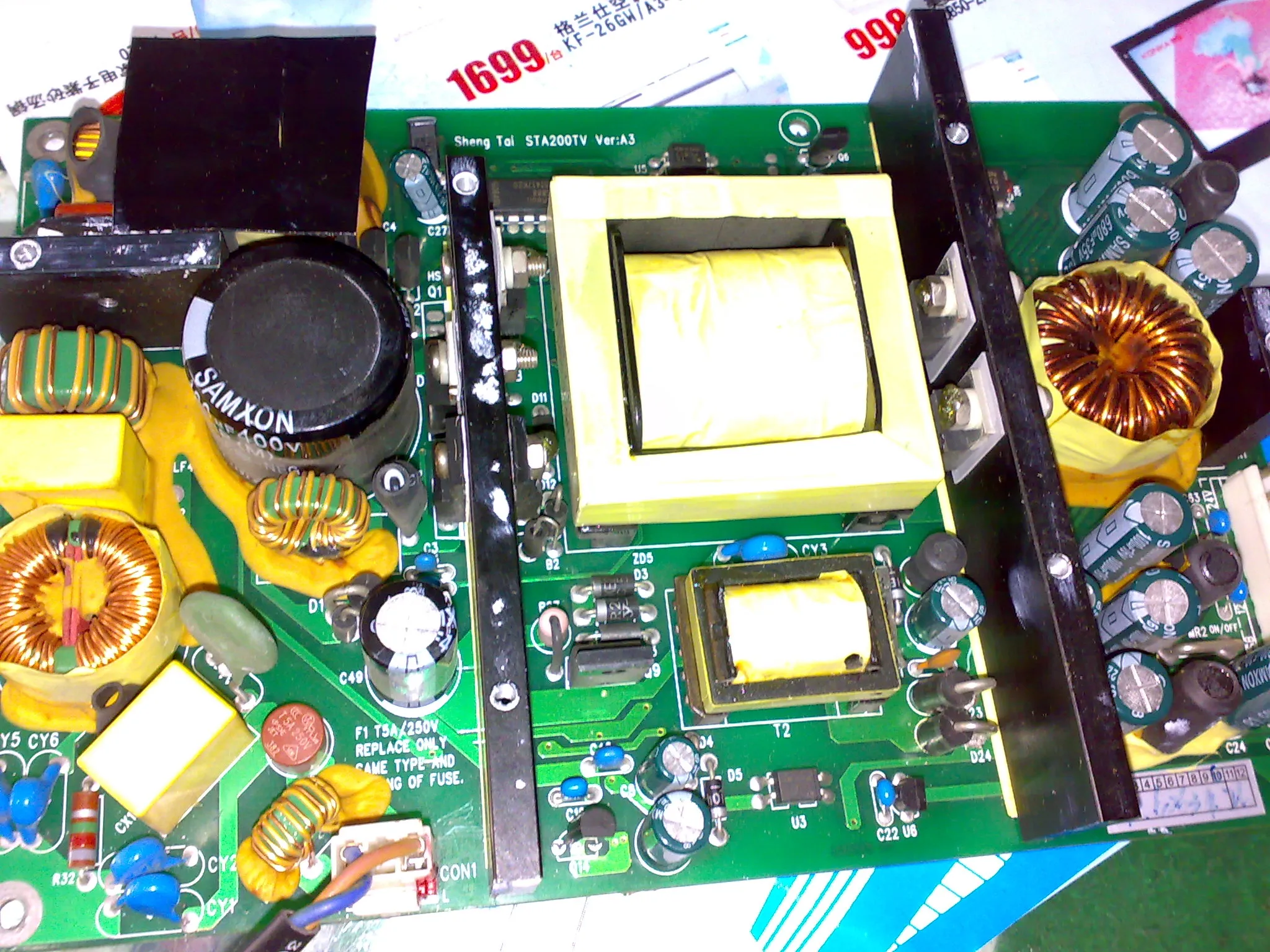

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3208171250435337.jpg');}" onmousewheel="return imgzoom(this);">

這明顯是液晶嘛,那個背光板就是個輸出交流電壓為800V左右的高頻逆變器,夠超薄的了,加個整流濾波和后級沒準可電魚,你那個電視是康佳的,主板和和邏輯板有沒有用,不如100元再給我得了.
    另,和大電容挨著的那個線圈,就是在圖片上一個黑東西蓋著那個磁環也可以做變壓器,別的磁環都是一般電感用的材質的,主變壓器是EC54的不過薄點,那個主控芯片是TDA16888想不起能有什么用,不過上面倒是有兩個20N60不錯,做MOS后級肯定很好

背光板輸出電壓雖高,但電流約幾毫安.

背光高壓是羅耶電路,功率難上40W,電個屁魚.

哈哈!樓主可能是要用背光板上的變壓器做JJ變壓器
