基本參數:
輸入AC85-265V.輸出:DC20-40V300mA
調光方試:觸摸調光,電位器調光,可直接于于可控硅調光電路上實現調光功能.
輸出與輸入隔離
PCB板正面
PCB板反面

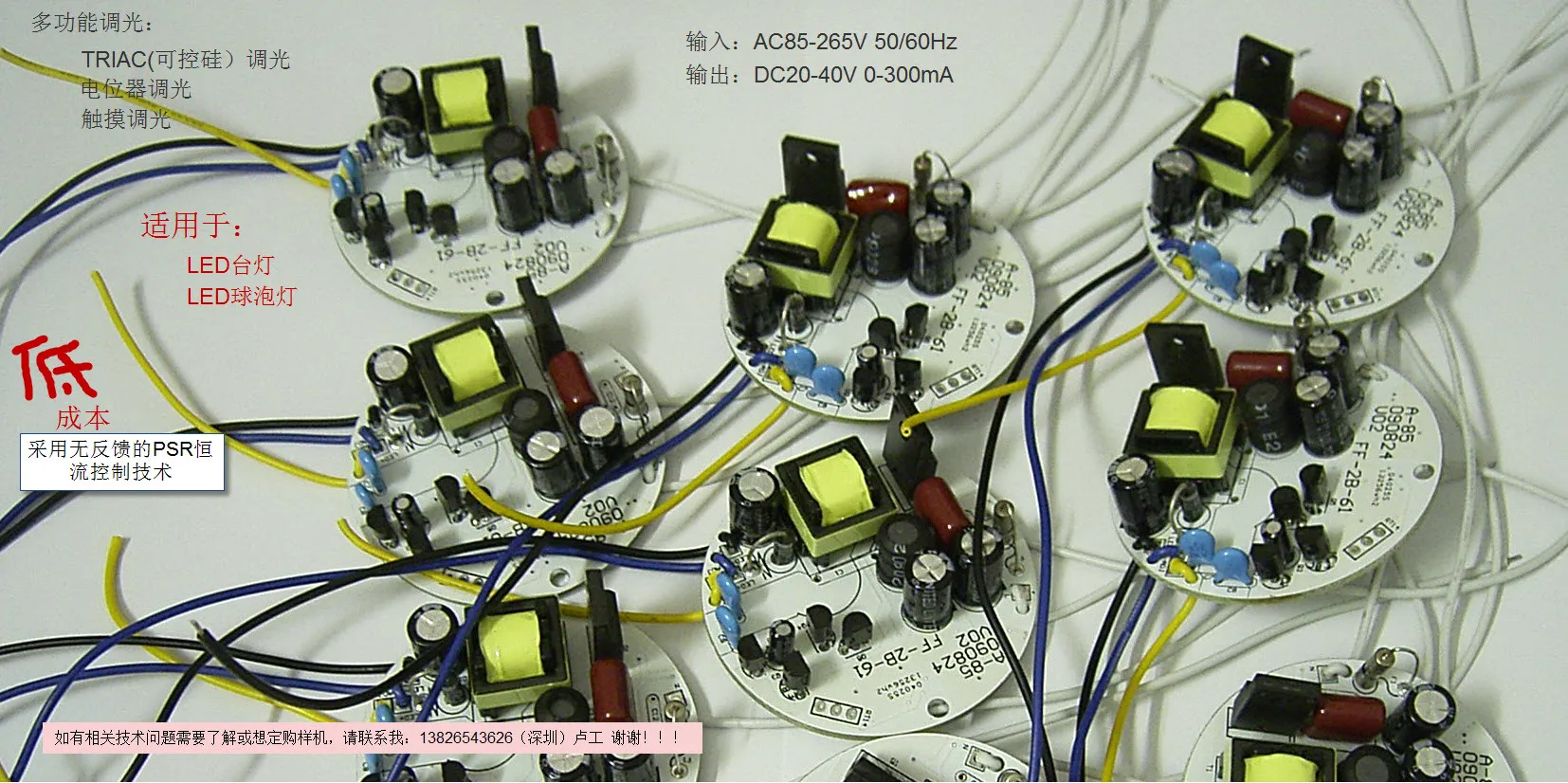

調試中的:
多功能LED可調光電源
準備出爐的電源方案
基本參數:
輸入AC85-265V.輸出:DC20-40V300mA
調光方試:觸摸調光,電位器調光,可直接于于可控硅調光電路上實現調光功能.
輸出與輸入隔離
PCB板正面
PCB板反面
調試中的:
基本參數:
輸入AC85-265V.輸出:DC20-40V300mA
調光方試:觸摸調光,電位器調光,可直接于于可控硅調光電路上實現調光功能.
輸出與輸入隔離
PCB板正面
PCB板反面
調試中的:
全部回復(52)
正序查看
倒序查看
@asdasd
期待這么強的咚咚!果真這樣的話,你發了!
這當然是真的了.非常感謝謝你的關注,如有什么好門路還希望幫忙推薦一下.
已調了半個多月,程序已基本調試完成.
樣機將會在這周內就能提供,有興趣的朋友可和我聯系,謝謝!!!
PDF資料文檔
2045691253594085.pdf
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2045691253594123.jpg');}" onmousewheel="return imgzoom(this);">
視頻效果:
http://v.ku6.com/show/sHQHYiKzlfpGR5B0.html
已調了半個多月,程序已基本調試完成.
樣機將會在這周內就能提供,有興趣的朋友可和我聯系,謝謝!!!
PDF資料文檔
2045691253594085.pdf
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2045691253594123.jpg');}" onmousewheel="return imgzoom(this);">
視頻效果:
http://v.ku6.com/show/sHQHYiKzlfpGR5B0.html
0
回復
@madboy21
這當然是真的了.非常感謝謝你的關注,如有什么好門路還希望幫忙推薦一下.已調了半個多月,程序已基本調試完成.樣機將會在這周內就能提供,有興趣的朋友可和我聯系,謝謝!!!PDF資料文檔2045691253594085.pdf[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/2045691253594123.jpg');}"onmousewheel="returnimgzoom(this);">視頻效果:http://v.ku6.com/show/sHQHYiKzlfpGR5B0.html
期待你的樣機早點面世!
0
回復
@madboy21
這當然是真的了.非常感謝謝你的關注,如有什么好門路還希望幫忙推薦一下.已調了半個多月,程序已基本調試完成.樣機將會在這周內就能提供,有興趣的朋友可和我聯系,謝謝!!!PDF資料文檔2045691253594085.pdf[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/2045691253594123.jpg');}"onmousewheel="returnimgzoom(this);">視頻效果:http://v.ku6.com/show/sHQHYiKzlfpGR5B0.html
你好,能否發個資料給俺瞧瞧.
郵箱:ledpower0505@163.com
郵箱:ledpower0505@163.com
0
回復
@madboy21
這當然是真的了.非常感謝謝你的關注,如有什么好門路還希望幫忙推薦一下.已調了半個多月,程序已基本調試完成.樣機將會在這周內就能提供,有興趣的朋友可和我聯系,謝謝!!!PDF資料文檔2045691253594085.pdf[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/2045691253594123.jpg');}"onmousewheel="returnimgzoom(this);">視頻效果:http://v.ku6.com/show/sHQHYiKzlfpGR5B0.html
能提供樣板測試嗎?
0
回復
@yanickwang
能否發個資料,ledpower0505@126.com
謝謝各位的注關!資料晚點才能發,因為現在實在太忙.前期樣機只能出幾個,PCB打樣了10片.實驗用了兩片,自己還要留個底.
我很確信這個方案是目性能最優,成本最低的一個方案.
性能方面:
產品可實現多功能調光模式,在一個板上只需增加或短路一只電阻就能選擇不同的調光模式.調光特性很好,國半推出幾款針對可控硅調光IC(如LM3445),它的應用是不隔離的,再由于它的工作采用BUCK模式,那么在很小導通時間時,由于輸入電壓本來也會降低,所以導致出現很多想不到的情況.而我這方案采用flyback隔離輸出構架,所在在可控硅調光模式下即使開通角度很小仍然能夠穩定輸出.具體數據將在樣機正試出售時發布.
成本方面:
從PCB正面看想信都是大家熟悉的元件,在反面只有一只IC,這樣IC也是這方案成本的核心部份,這棵IC在500只的批量價格為3元人民幣左右,量大價格更低,其它我就不用講了,這里大多都是工程技術人員.按批量價算,板上元件加起來10元左右人民幣(算采用的是紅寶石電容與NEC功率MOS管)還不足其它調光芯片的單價.
這個方案是我個人創業開始正試推出的第一個方案,希望能夠給需要的朋友帶來幫助.
所有留言要資料的朋友我將會在過幾天后一一回復,由于前期樣機數量有限,希望有需要的朋友提前預訂,可發郵件或是給我打電話都行.謝謝!!!
我很確信這個方案是目性能最優,成本最低的一個方案.
性能方面:
產品可實現多功能調光模式,在一個板上只需增加或短路一只電阻就能選擇不同的調光模式.調光特性很好,國半推出幾款針對可控硅調光IC(如LM3445),它的應用是不隔離的,再由于它的工作采用BUCK模式,那么在很小導通時間時,由于輸入電壓本來也會降低,所以導致出現很多想不到的情況.而我這方案采用flyback隔離輸出構架,所在在可控硅調光模式下即使開通角度很小仍然能夠穩定輸出.具體數據將在樣機正試出售時發布.
成本方面:
從PCB正面看想信都是大家熟悉的元件,在反面只有一只IC,這樣IC也是這方案成本的核心部份,這棵IC在500只的批量價格為3元人民幣左右,量大價格更低,其它我就不用講了,這里大多都是工程技術人員.按批量價算,板上元件加起來10元左右人民幣(算采用的是紅寶石電容與NEC功率MOS管)還不足其它調光芯片的單價.
這個方案是我個人創業開始正試推出的第一個方案,希望能夠給需要的朋友帶來幫助.
所有留言要資料的朋友我將會在過幾天后一一回復,由于前期樣機數量有限,希望有需要的朋友提前預訂,可發郵件或是給我打電話都行.謝謝!!!
0
回復
@madboy21
謝謝各位的注關!資料晚點才能發,因為現在實在太忙.前期樣機只能出幾個,PCB打樣了10片.實驗用了兩片,自己還要留個底.我很確信這個方案是目性能最優,成本最低的一個方案.性能方面:產品可實現多功能調光模式,在一個板上只需增加或短路一只電阻就能選擇不同的調光模式.調光特性很好,國半推出幾款針對可控硅調光IC(如LM3445),它的應用是不隔離的,再由于它的工作采用BUCK模式,那么在很小導通時間時,由于輸入電壓本來也會降低,所以導致出現很多想不到的情況.而我這方案采用flyback隔離輸出構架,所在在可控硅調光模式下即使開通角度很小仍然能夠穩定輸出.具體數據將在樣機正試出售時發布.成本方面:從PCB正面看想信都是大家熟悉的元件,在反面只有一只IC,這樣IC也是這方案成本的核心部份,這棵IC在500只的批量價格為3元人民幣左右,量大價格更低,其它我就不用講了,這里大多都是工程技術人員.按批量價算,板上元件加起來10元左右人民幣(算采用的是紅寶石電容與NEC功率MOS管)還不足其它調光芯片的單價.這個方案是我個人創業開始正試推出的第一個方案,希望能夠給需要的朋友帶來幫助.所有留言要資料的朋友我將會在過幾天后一一回復,由于前期樣機數量有限,希望有需要的朋友提前預訂,可發郵件或是給我打電話都行.謝謝!!!
終于期待你再出聲了,期待那調光資料能發給我看下,我也打算做做這方面的產品,含芯片資料,還有你們做出來的那電路方案原理圖,可以嗎?
0
回復
@madboy21
這當然是真的了.非常感謝謝你的關注,如有什么好門路還希望幫忙推薦一下.已調了半個多月,程序已基本調試完成.樣機將會在這周內就能提供,有興趣的朋友可和我聯系,謝謝!!!PDF資料文檔2045691253594085.pdf[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/2045691253594123.jpg');}"onmousewheel="returnimgzoom(this);">視頻效果:http://v.ku6.com/show/sHQHYiKzlfpGR5B0.html
東西出來了嘛?
希望聽到你的好消息啊
希望聽到你的好消息啊
