改用我方案就好

不想改主IC

你用了不好為何用不改掉它?

沒有其它IC有這么寬的輸入電壓范圍的了

你是不是沒有加外部供電啊?這樣會導致芯片太熱的(尤其是高端輸入時).
輸出二極管熱出現在什么時候?

你要多寬呀?

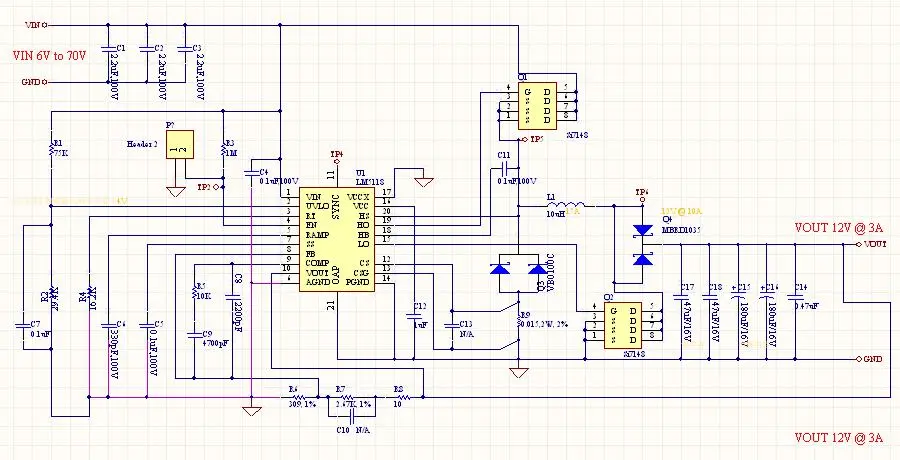

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3480341249982046.jpg');}" onmousewheel="return imgzoom(this);">

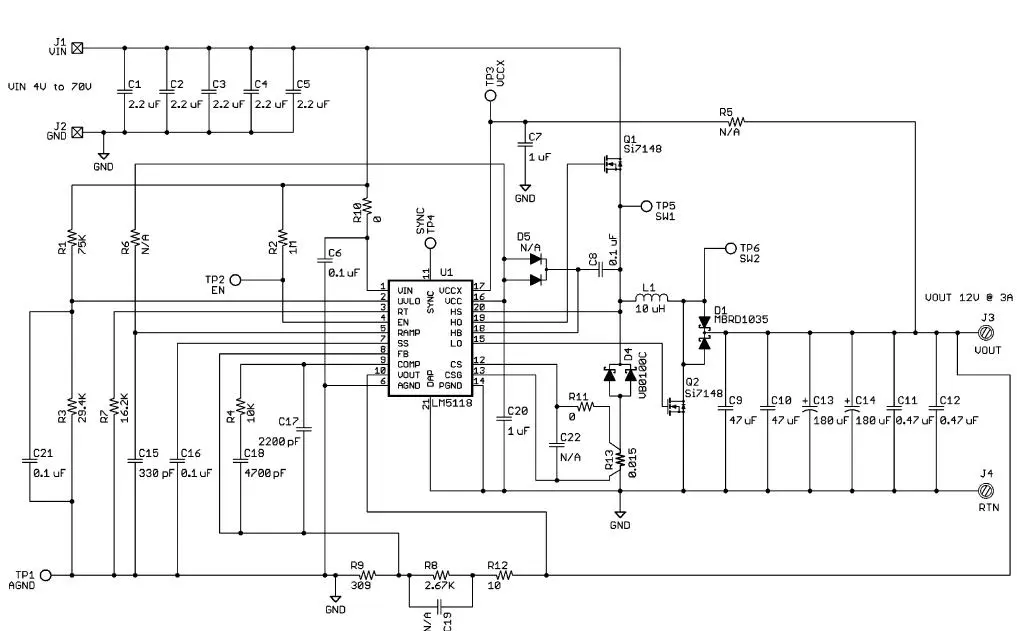

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3480341249982070.jpg');}" onmousewheel="return imgzoom(this);">
原理圖和demo板一樣啊,不知道什么叫外部供電.
輸出二極管加電阻負載使電流有2.5~3A時幾秒鐘就很熱了.二極管采用MBRDD1035CTL,2x5A,35V.
再幫我想想

6~70V

你供70V為何二極管才用35V的呢?

有2個二極管,另外一個100V的,這個二極管是輸出12V的續流二極管沒有多大反向電壓.看評估板圖吧我也按評估板的,點擊大一點能看清.

外部供電就是指在17Pin上的加的電壓,這樣就可以省掉內部的7V regulator的功耗.
你所說的芯片熱是在高端嗎?
把板圖傳來看看,布線也很關鍵.

17腳是VCCX,關于這個引腳datasheet是這樣說的:
VCCX:Optional input for an externally supplied bias supply. If the voltage at the VCCX pin is greater than 3.9V, the internal VCC regulator is disabled and the VCC pin is internally connected to VCCX pin supply. If VCCX is not used, connect to AGND.

我現在把它接到地了.

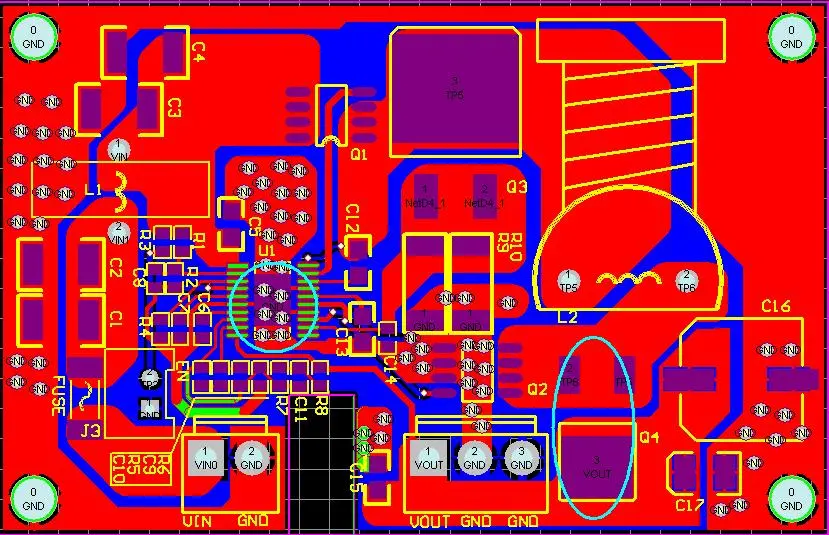

把圖上傳,圖中圈圈的是發熱厲害的器件,也就是LM5118和二極管.正面放器件和布線,底面基本上是一片銅皮(GND).500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3480341250049770.jpg');}" onmousewheel="return imgzoom(this);">

那段英文的意思是這樣的:
VCCX :可選輸入一個外部供應偏置電源.如果電壓在VCCX引腳大于3.9V ,內部供電(7V regulator)是沒有用的,并且Vcc引腳在內部被連接到VCCX引腳供應.如果VCCX沒有使用,連接到AGND .
也就是當沒有外部供電時(你電源目前的狀態),芯片內部和驅動所需的能量都由內部的7V regulator來供應,當?shù)蛪狠斎霑r(shí),其功耗較小,當輸入電壓較高時,其功耗很大,尤其對于目前的寬輸入電壓范圍來說,假如你輸入70V,此時7V regulator的功耗大約為(70V-7V)*35mA=2.2W,可想而知溫度會是什么樣的.

另外,你的pcb的功率和信號地線布置沒有進行單點連接,二極管也忒小了點吧,散熱方面做的也不夠,此二極管的功耗本身就大.

VCCX原來這個用途,受教了,
單點接地影響有這么大嗎?
現在這個二極管是2個5A35V并聯使用的,也就是可容10A流過,對輸出只有3A應該足夠了的啊

不對,我又仔細打開PCB圖看了一下,我畫的這個PCB中AGND(輸入插座頂頭的粗線)已經和PGND單點接地了,連接處就是LM5118IC底下的pad,通過PIN6連接.

哦,看到了,不過我感覺你的功率回路走的不是很好,有待改進,你那個Q4的散熱做的不太好.

請指點改進方法

具體的就得自己想法子了,芯片熱的問題解決了嗎?

謝謝了,還沒試,比較難飛線.

也有可能,不過二極管本身是不涼快的.

二極管用這個可以吧,官方評估板也用這個,如果電路沒問題發熱這樣厲害除非我買到假貨了.

是不是這種電路二極管有0.7V壓降?如果是的話0.7Vx3A=2.1W在一個二極管上面好像這么熱是正常的?????

是啊,基本就是那樣的.

看來看去想不到有更好的布局布線了
剩下可做的:二極管散熱是不是增加連接的銅皮面積和厚度,準備用1.5oz的

恩,用2oz的厚度,再把面積加大點應該就可以了.
目前擬低端工作時的情況如何?典型效率多少啊?

不明白你說的低端工作是怎么低法啊,現在比較糟糕,效率83%.有待再做一版改進.

低端是指輸入最低電壓時,83%的效率是低了點.

以我看,這個布局不但會發熱,還會有干擾

關于LM5118的問題,這個料我們給客戶推薦得很多.有客戶使用效果相當不錯
