本人菜鳥,請各位大俠幫忙算一下反激連續模式下變壓器參數的計算,已知參數如下:
一、輸入電壓175VAC~240VAC;
PWM頻率f＝93.88KHZ;
輸出50W 24V;
磁芯為PQ26/20,AL=315nH;
開關管耐壓為600V;
輔助繞組電壓要求16V
二、輸入電壓175VAC~240VAC;
PWM頻率f＝65KHZ;
輸出10W 24V;
磁芯為PQ20/20,AL=1000nH;
開關管耐壓為600V;
輔助繞組電壓要求16V
計算初級電感,初次匝比,在些先謝謝各位大俠了
新手求助:如何計算反激式變壓器參數???
全部回復(5)
正序查看
倒序查看
@qiuzhw
1:Lp=1.4mH Np=42T Ns=6T Na=4T2:Lp=10.4mH Np=114T NS=16T Na=11T

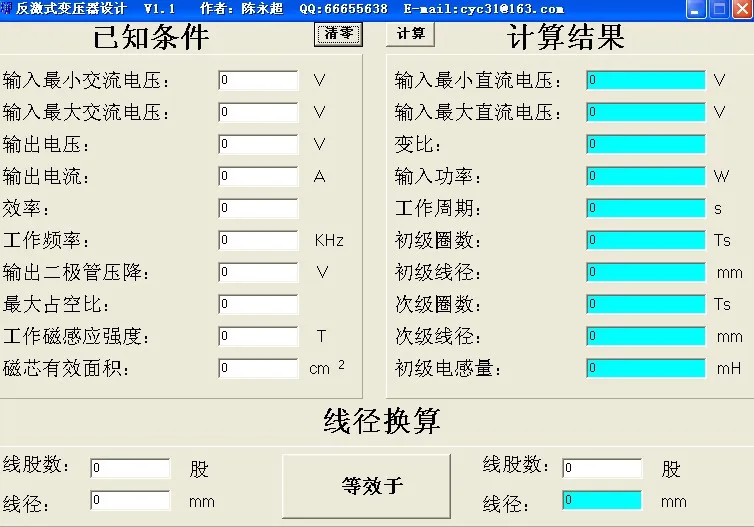

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3300141249699049.jpg');}" onmousewheel="return imgzoom(this);"> 0
