發一份資料過來吧!我司現在要發展LED照明這一塊!最好有DEMO板測試!dhp0522@163.com

也請發一份到:wxy0712@126.com  謝謝!

你好,方面留個QQ吧,我的QQ:522253004

現在這顆料的DEMO板已經做出來了,正在做安規認證.

出售過認證LED照明電源!MR16 E27 G10 日光燈 PAR20 PAR30
http://bbs.dianyuan.com/topic/487765

這款料的效率最高能夠做到多少呢?

效率可以做75%,

職業頂貼滴!!!

樓主可以做斑竹不???

你好,
    對你的BP2808很有興趣,
請把詳細的資料和參數傳一份供參考

郵箱:fsxinsk@163.com

我的QQ:522253004

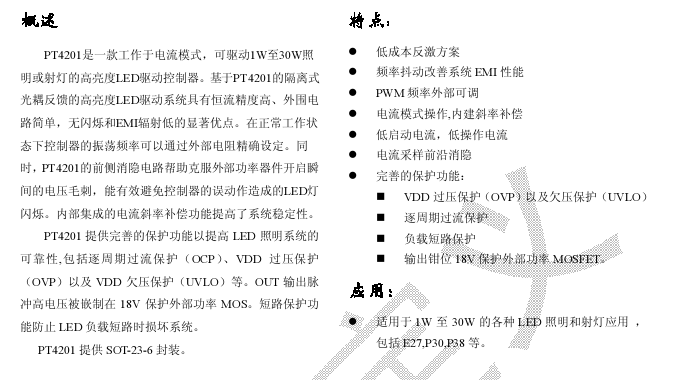

PT4201是一款工作于電流模式,可驅動1W至30W照
明或射燈的高亮度LED驅動控制器.基于PT4201的隔離式
光耦反饋的高亮度LED驅動系統具有恒流精度高、外圍電
路簡單,無閃爍和EMI輻射低的顯著優點.在正常工作狀
態下控制器的振蕩頻率可以通過外部電阻精確設定.同
時,PT4201的前側消隱電路幫助克服外部功率器件開啟瞬
間的電壓毛刺,能有效避免控制器的誤動作造成的LED燈
閃爍.內部集成的電流斜率補償功能提高了系統穩定性.
PT4201 提供完善的保護功能以提高LED 照明系統的
可靠性,包括逐周期過流保護(OCP)、VDD 過壓保護
(OVP)以及VDD 欠壓保護(UVLO)等.OUT 輸出脈
沖高電壓被嵌制在18V 保護外部功率MOS.短路保護功
能防止LED 負載短路時損壞系統.
PT4201 提供SOT-23-6 封裝.

深圳市深卓越科技電子有限公司
地址:深圳市南山區沙河路金三角大廈629室
聯系人:古小姐 電話:0755-86091963/13249827170
QQ:446230017 貿易通:vmxnl


MR16專用LED驅動電路PT4115

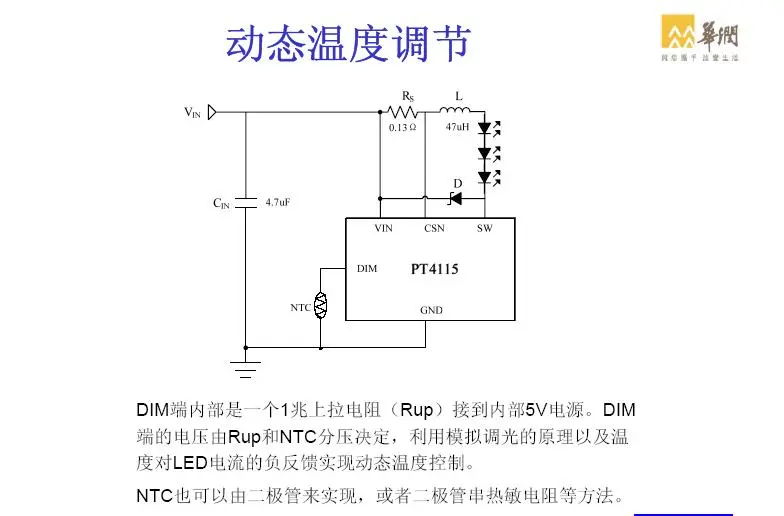

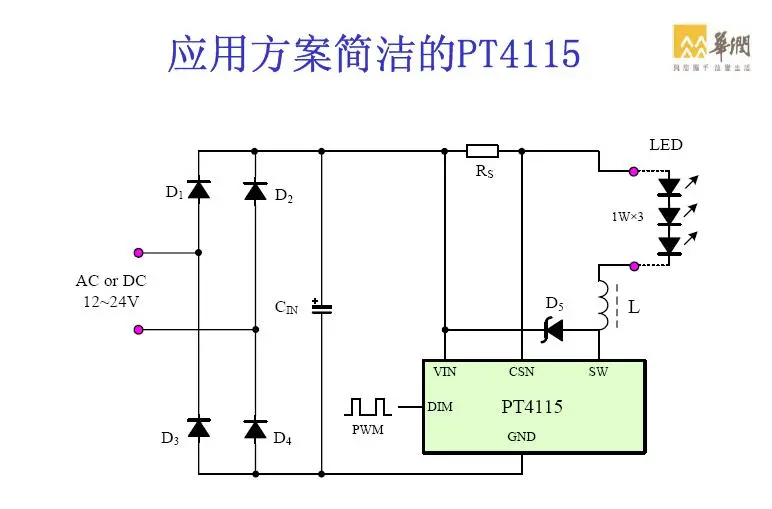

PT4115是一款連續電感電流導通模式的降壓恒流源,適合綠色照明LED燈的驅動電路.它具有較寬的直流8V到30V輸入電壓范圍,擊穿電壓>45V,輸出200~1200mA恒定直流,可滿足驅動點亮1~7顆串聯的大功率LED或N顆串并聯的小功率LED,驅動恒流大小可按應用方案設定. PT4115采用頻率抖動技術有效地改善EMI;采用從滿量程向下到零的PWM調光;安全可靠;調光比可達5000:1;采用SOT89-5的封裝;芯片的管芯(Die)可通過直接連通到封裝外的金屬板(Exposed PAD)散熱;導熱十分有效.PT4115內部設置了過溫保護功能(TSD),以保證系統穩定可靠的工作.當IC芯片溫度超出160℃,IC即會進入TSD保護狀態并停止電流輸出,而當溫度低于140℃時,IC即會重新恢復至工作狀態.PT4115可利用模擬調光的原理以及溫度對LED電流的負反饋實現LED燈具動態溫度控制,只要在調光端(DIM)加一熱敏電阻或PN結即可.加上整流橋PT4115可應用于交流12V、24V供電的LED燈具.PT4115的應用十分簡潔,周邊零件僅四個. PT4115的工作效率高達97%,是真正的綠色驅動IC.PT4115廣泛應用于使用LED燈的MR11、MR16、水燈、路燈等各類LED燈具.
PT4115特點
﹡輸入電壓:8~30V
﹡輸出電流:最大電流1.2A,
﹡輸出電流精度:±5%
﹡高效率:最高97%
﹡調光控制: 電壓或脈寬調制
﹡工作頻率:1MHz
﹡靜態功耗:<60uA
﹡內置LED開路保護,過溫保護
﹡抖頻科技,能有效改善EMI
﹡軟啟動功能
﹡無鉛制程
﹡封裝方式:SOT89-5
PT4115應用
﹡低壓LED射燈代替鹵素?zé)?
﹡車載LED燈
﹡低壓工業照明
﹡LED備用燈
﹡ILED燈飾
﹡安全電壓照明
﹡液晶電視背光



PT4115的特性
? 高度集成DC/DC-Buck→Constant Current 功能.
? 采用抖頻技術有效降低EMI.
頻率抖動技術(Frequency Jitter)是一種從分散諧波干擾能量著手解決EMI
問題的新方法.頻率抖動技術是指開關電源的工作頻率并非固定不變,而是
周期性地由窄帶變?yōu)閷拵У姆绞絹斫档虴MI,來減小電磁干擾的方法.
? Vin=8-30V,擊穿電壓>45V ;Iout=1.2A.
? 效率高達97%.
? DIM調光由高向低調光,安全可靠.
? 超低的關斷電流.
? ± 5%輸出電流精度.
? LED開路保護
? 采用SOT89-5封裝,有利于驅動芯片管芯的快速散熱.
? 周邊應用電路簡約,僅四個元器件,應用成本低.
應用:MR11、MR16、水底燈、洗墻燈、泛光燈、應急燈、草坪燈、
路燈、隧道燈...

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3282441248233142.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3282441248233149.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3282441248233154.jpg');}" onmousewheel="return imgzoom(this);">




產品簡介:
本公司可根據客戶要求提供各種相應的LED節能燈、驅動模塊.
芯瑞科技不斷開發并向客戶提供具有競爭力的最領先的IC芯片以支持客戶面對挑戰.客戶分布于各個領域,如光電應用,照明,背光技術(backlight),高壓,AC/DC轉換,背光技術衍生應用以及其他電源管理等.為亞洲數不多可以高壓制成的公司之一.

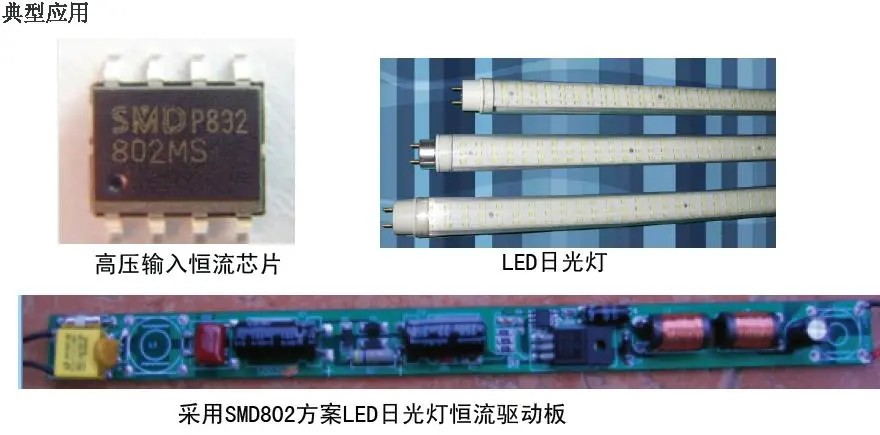

  LED日光燈驅動IC---SMD802

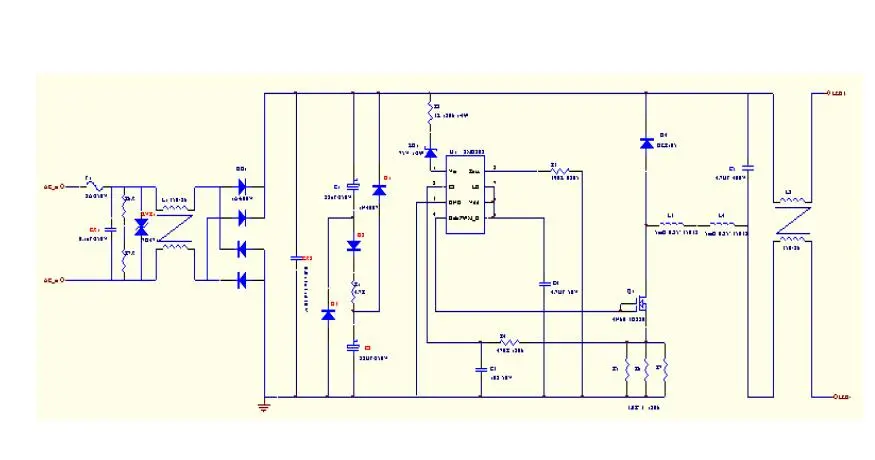

  SMD802一款高效的PWM LED恒流驅動應用設計使用IC,輸入電壓可以市電直接整流濾波供電,最高450V DC;高達300KHz的可編程設定頻率驅動外部高壓MOSFET;外部取樣電阻設置負載電流從10mA到1A;它也可以提供低頻灰度PWM調光功能,建議設計200Hz-1KHz.

  SMD802是一個低成本的可降壓、升壓、升降壓的控制芯片,特別適合設計驅動多串LED或LED陣列.該芯片既適用于全球通用的AC交流輸入,也適用于8-450V的直流輸入.交流輸入時,為提高功率因素,可以引用目前節能燈線路,在輸入功率小于25W,可很容易的在線路中加入無源功率因素校正電路得以實現.

  SMD802可驅動上百個高亮度的LED串聯或數串高亮度的LED,這些LED能被設計成一串或串并聯結合的方式,它通過調節恒流值可確保LED亮度和光譜并延壽命.它的特色是使能腳PWM_D可采用脈寬調制(PWM)的方法調節LED亮度,同時兼作使能端,該端懸空時芯片無輸出控制.它也可通過LD端線性調壓的方式連續調節LED的輸出電流從而控制亮度(也叫線性調光).

  SMD802可控制包括隔離/非隔離、連續/非連續等類所有的轉換器.當GATE端輸出高電平驅動外部的功率MOSFET時,LED驅動器將儲存到電感或變壓器原邊電感的輸入能量,依賴不同的轉換器類型,可能儲能和將部分能量直接傳給LED串,當功率MOSFET關斷時,儲存在磁性元件上的能量轉換為L(zhǎng)ED串的驅動電流.(工作在Flybac模式).提供SO8和DIP8兩種封裝形式.

  直接替代HV9910,也是全球唯一可以直接替換的IC,目前還沒有發現不能替代情況出現.

  另外SMD735可替代AMC7150、OLP8120、QX9920;SMD802可替代HV9910、QX9910等.已經做出的模塊樣板有MR16,GU10,E27和T8等.產品有:AC-DC轉換IC、DC-DC轉換IC、電源管理IC系列.

  我們本著卓越的產品質量,誠信快捷的服務,靈活的合作方式以及互惠互利為原則深受廣大客戶的歡迎.
  型號如下:
  SMD910/SMD911/SMD912/SMD913/SMD801/SMD802/SMD2576/SMD2596/SMD34063
  SMD733/SMD735/SMD736/SMD1117/SMD317/SMD3526/SMD431/SMD653/SMD78L05
  SMD802 完全取代Supertex-HV9910,也是全球唯一可以直接替換的IC,電流穩定, 已有客戶在用,目前已經量產.我們可提供樣片測試..AC85-265V全電壓輸入,外掛PWM調光功能,控制信號在0~100的占空比進行調光,更多了過溫保護功能,大幅降低諧波干擾,溫降約攝氏30度,目前LED日光燈普遍采用.另可DC電流輸入,適合用于汽車上Buck-Boost線路設計(尾燈,煞車燈),SMD802目前可以做到20W,有帶300顆0.06W的LED.目前還沒有發現不能替代情況出現,市場反應良好.

  商標:芯瑞
  產品價格:優
歡迎來電!


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3282441248233180.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3282441248233187.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3282441248233193.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3282441248233201.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3282441248233210.jpg');}" onmousewheel="return imgzoom(this);">

我司是代理進口品牌半導體IC,是ST、ON、FAIRCHILD、IR等品牌經銷商,用于LED驅動IC,效率高,省光藕,431,外圍元件少,設計簡單.
FSZE 1016用于LED做3W-3.5W,
FSEZ1216:是集成功率MOSFET的初級邊PWM控制器,能對低功率反激轉換器增強性能.起動電流僅為10uA, 工作電流僅為3.5mA. FSEZ1216具有恒壓(CV)和恒流(CC)控制而不需要次級反饋電路,固定的PWM屏障42kHz,并具有跳頻特性,以解決EMI問題. FSEZ1216可用作手機,無繩電話,PDA,數碼相機的電池充電器,替代線性變壓器和RCC SMPS.本文介紹了FSEZ1216 的主要特性, 功能方框圖和典型應用框圖以及5W(5V/1A)電源應用電路和所用材料(3-7.5W有成熟方案)
FAN7259:16.8W方案
以上都可以樣品跟DOM板
敬禮!
            順祝商祺!
                             奧科德電子科技(香港)有限公司
                                  聯系人:李易
                                  手機:13554825842
                              TEL:0755-82887790
                              FAX:0755-82500473

**此帖已被管理員刪除**

發發發份資料我看撒!!!

好好啊好啊好啊好啊好

能給份資料嗎?謝謝
mingyong.chen@gotektw.com

輸出功率最高可以做到多少??

做電源的工程師一起探討啊

此帖已被刪除

你好!發份資料給我,twpengwu@163.com 謝謝

請問哥們貴姓.

發一份  nmfred82@163.com  謝謝

PDF 過來看看~
924523796@qq.com
謝謝!

發一份PDF過來看看撒...

深圳愛德電源發展有限公司[WWW.A-LEDS.COM],專研發  生產  銷售  LED電源驅動

湯先生    13424433484
T:0755-25907700 f:0755-25907755500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/1455301248931494.jpg');}" onmousewheel="return imgzoom(this);">

能不能發份資料來看看

發一份 lixiaojun975@163.com  謝謝

發一份資料過來吧及報價.twtwxfgy@126.ocm
