磁芯廠家中以3開頭中間有個字母的一般是飛利浦的磁芯,不過這個3B9的型號我倒沒有見過,不知是不是新款呢?

看看是不是 西門子的

七年大俠果然出面了,甚為高興,謝謝您的答復!

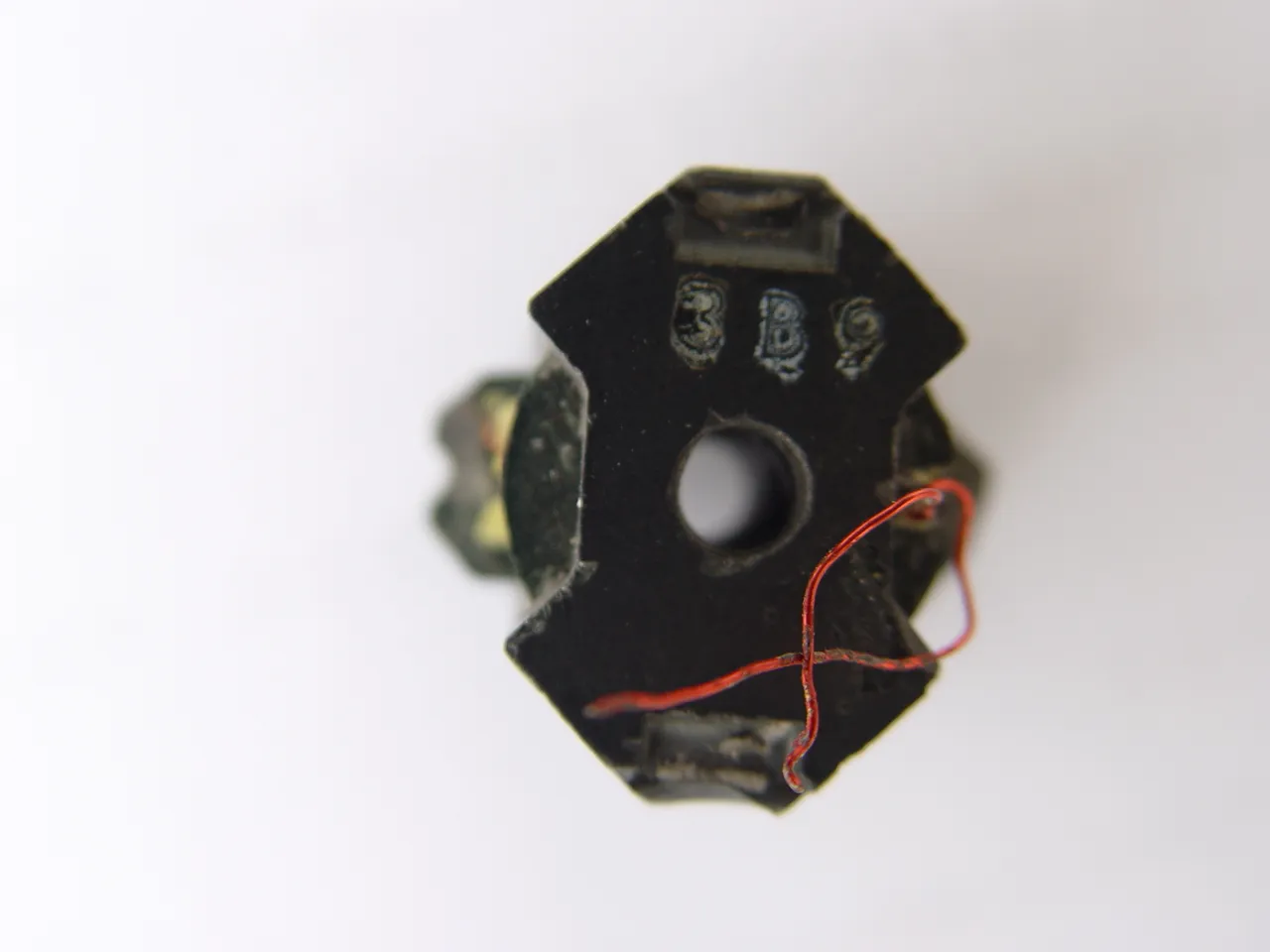

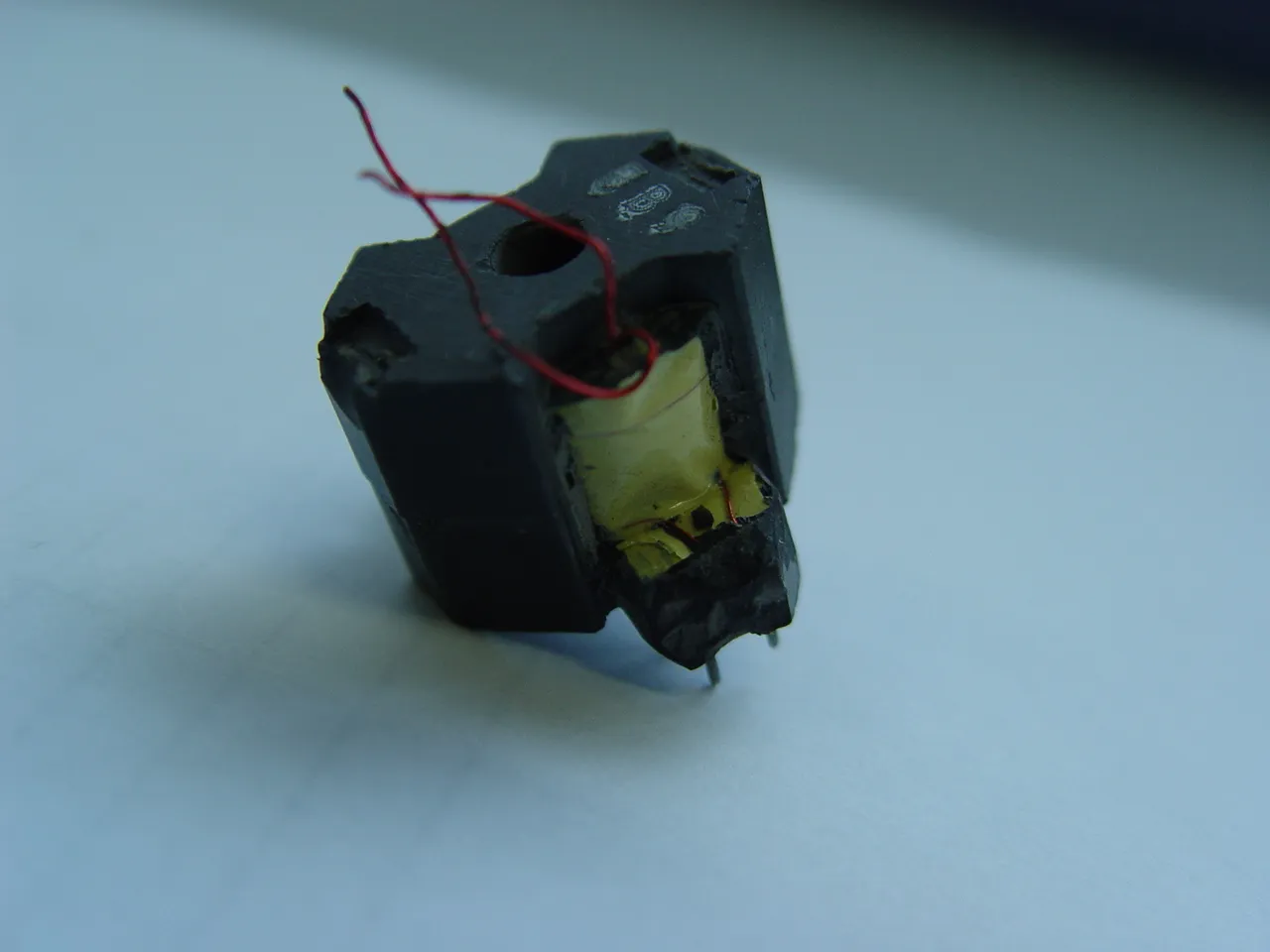

    現傳去倆幅照片,此變壓器是從U國“射頻導納液位變送器”上拆下來的.它在電路中作為振蕩器的一部分,振蕩器頻率為100kHz正弦波.
此產品已有十多年歷史,所以可以排除新型磁芯這種可能.我查過飛磁手冊,磁芯尺寸和RM8一樣,但未看到飛磁有3B9的材料.我也查過TDK資料,好像不是這家的產品,因為TDK的RM8型磁芯中間沒有通孔.另外磁芯上還有A250字樣.
   望大俠們繼續指點,必要的話,我把電路圖再傳上.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1125538414.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1125538443.jpg');}" onmousewheel="return imgzoom(this);">

王坦白先生,能說一下西門子有關資料的網址嗎?謝了!!

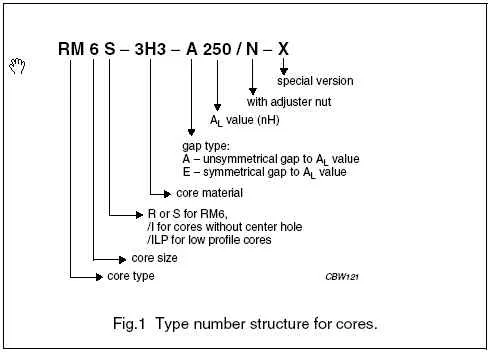

看來是 Philips 的,會不會是3E9, A250嘛,請看圖,從Philips的RM Core catalog  來的.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1125540832.jpg');}" onmousewheel="return imgzoom(this);">

謝謝答復.另外我在想,樣品上的字樣是否一定是實際牌號呢?認定那幾個字母一定直接就是材料牌號這種想法是否本身就是個錯誤.因為我在變壓器方面是在是外行,見的也不多,磁芯表面標記和材料牌號習慣上是一種什么關系一點不熟悉.目前的工作就卡殼到這東西上,急盼高手的多多指點!!

這個不一定的,有的磁芯的牌號上標的是變壓器制造企業的變壓器型號

問七年俠,那照片樣品上那幾個3B9字樣可能是什么意思?謝謝!

找到了,3B9是Philips(Ferroxcube)的, 已停產,由3H3 代替.1125543845.pdf

回33510大俠:
100萬分感謝!!!
    我想你一定也是占用了自己寶貴的時間為在下找到此資料的,道一聲辛苦了.本網站眾俠之學識和熱情令在下非常感動.這是一個不錯的論壇啊!
    我前面自我介紹過,在下在變壓器方面認識有限,磁芯找到了,但如何作完整的線圈,還得煩勞高手們.我去準備一下要提出的問題.
