3.4k

那從圖上看怎么會是34k呢

你這是什么振蕩器?公式沒錯吧?

頻率計算的公式都是這個啊!
只要知道了RC的值,不就是這么計算嗎?

我暈,那也要看你的振蕩器的具體電路形式啊,任何RC振蕩器的振蕩頻率計算都一樣嗎?怎么可能

這是uc3842的典型接線圖,你看這個頻率是多少?
RC振蕩器除了這種還有哪種接線方式呢?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3116121245824886.gif');}" onmousewheel="return imgzoom(this);">

這個式子我改過一次,之前公式寫錯,這次對了

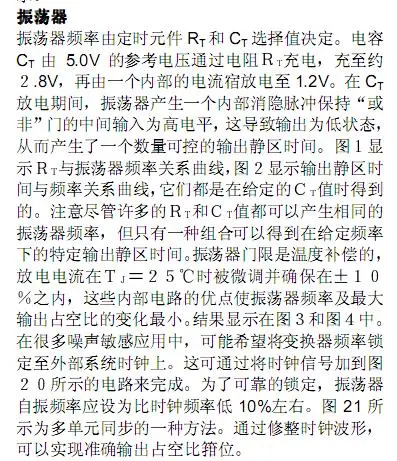

這里的振蕩頻率不是這么算的,根據3842的資料,IC用5V電壓通過RT向CT充電至2.8v,,然后通過電流宿放電至1.2v.如果CT=4.7nF,RT=10K,那么震蕩周期T=充電時間T1+放電時間T2
根據RC充電的公式Ut=U0+(U-U0)* (1-e的-t/RC次冪),Ut為2.8v,U為5v電壓,U0為電容起始電壓1.2v,得出充電時間
T1 = Rt*Ct*ln[(U-U0)/(U-Ut)]≈25.68us

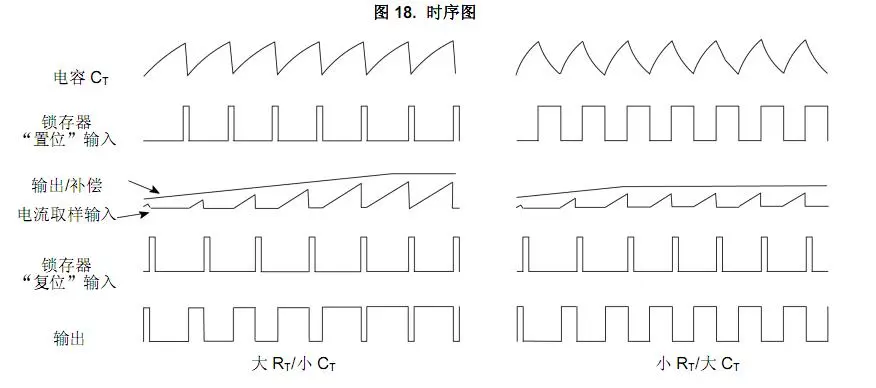

放電時間的公式和上式相同,只是此時Ut=1.2v,U0=2.8v,U為最終電容電壓0v.但由于此時放電回路為電流宿,電流宿的等效電阻未知,但是應該遠小于10K,參見大RT小CT的圖,假設為1K.
T2=R*Ct*ln[(U-U0)/(U-Ut)]≈=3.98us
T=T1+T2≈29.66us F=1/T=33.7KHz
和你發的圖接近
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/1968661245830655.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/1968661245830660.jpg');}" onmousewheel="return imgzoom(this);">

太感謝你了,終于明白了!分給你了!

RC充電的公式Ut=U0+(U-U0)* (1-e的-t/RC次冪)
這個公式是錯的吧

T1 = Rt*Ct*ln[(U-U0)/(U-Ut)]這個是對的

你從哪兒找來這公式的哦!

不過我還有個疑問,什么是電流宿?其等效電阻如何取的呢?
望再賜教!

公式沒寫錯,可能是因為看的不清楚的原因,我寫到WORD里,截圖發來,你自己推下.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/1968661245894406.jpg');}" onmousewheel="return imgzoom(this);">

電流宿英文是current sink,指的是電流流向的地方,和電流源current source正好是一對,電流源是電流流出的地方
至于它的等效電阻,是不好計算的,我是看時序圖估計的,你說的RT=10K,CT=4.7nF正好符合大RT小CT,你看下我發的時序圖,RT,大RT小CT的放電時間很短,估計其等效電阻應該遠小于RT,所以估計是1K左右,當然也有可能是2K,3K.但是對頻率的計算誤差影響不是太大

RT=10K,CT=4.7nF正好符合大RT小CT
這個怎么看呢,麻煩再舉個符合小RT,大CT的例子來看看.
我也看了時序圖的
主要看輸出這個嗎?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3116121245896223.gif');}" onmousewheel="return imgzoom(this);">

這就是小CT?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3116121245896366.gif');}" onmousewheel="return imgzoom(this);">

這就是大CT?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3116121245896402.gif');}" onmousewheel="return imgzoom(this);">

你太搞了,顯然應該看電容CT的時序啊,我暈死500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/1968661245896657.jpg');}" onmousewheel="return imgzoom(this);">

我是看的那時序,
截圖截了一半嘛

相對于同樣的放電電阻,顯然,大CT放電時間長,小CT放電時間短

是的,我剛才截圖是截了一點點,所以你沒看清楚
我也理解對了,哈哈
謝謝了哦

如果電流宿的放電時間和充電時間一樣長,我們可以估計電流宿的等效電阻和RT相當,而大RT小CT的時序顯示放電時間極短,顯然等效電阻比RT小很多

恩,明白了,謝謝!
