頂峰電壓太高可控受得住嗎?

牛年就是多花樣,思路不錯!
頂~~~~~~~~~~~~~

用條型鐵芯更好點

可控硅耐壓怎么解決?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3358611244534811.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3358611244534853.jpg');}" onmousewheel="return imgzoom(this);">                     15歐取樣電阻,圖1是普通單硅輸出波形,圖2是有升壓線圈的,波形不變,峰值大增.                還有問題:1.對電魚是否更有效果?2.增加的峰值是否會作用在可控硅上?請大家討論·試機·報告.

建議樓主測下輸出波形!
看普通單硅和你做的這個
脈寬 波形
有什么變化
負載200W燈

誰愿意做白老鼠,趕緊報名啦!

這個尖峰的功率估計點200W燈的時候巳經失效了.點微小功率燈泡還行,魚機下水這個尖峰肯定失效.

樓主開的話題有些大啊
自己試驗了  把報告傳上來
嘿嘿  免得大家為了一個未知的圖
都費盡周折
畢竟是你自己做的電路
不要讓別人搶了鮮頭

對,這個波形一下水我想會減弱到與單硅差不多的,如點大燈減弱的不多那硅的耐壓要選高一點才行

如這個波下水沒變那浮魚的效果完全是二碼事了,這個尖峰對魚的刺激是很大的,有新意

精彩!!!繼續吹~~~~~~~~~~~~~

明天用100W燈泡試一下.請等候....

100W燈泡也太小了點兒吧?

這個電路我也曾提出過,我的兩個機都是差不多是這個后級.有小的試過,效果比單硅稍好些,大的還沒機會試..我是菜鳥一個,想聽聽高手們的講解,占個板凳聽講.

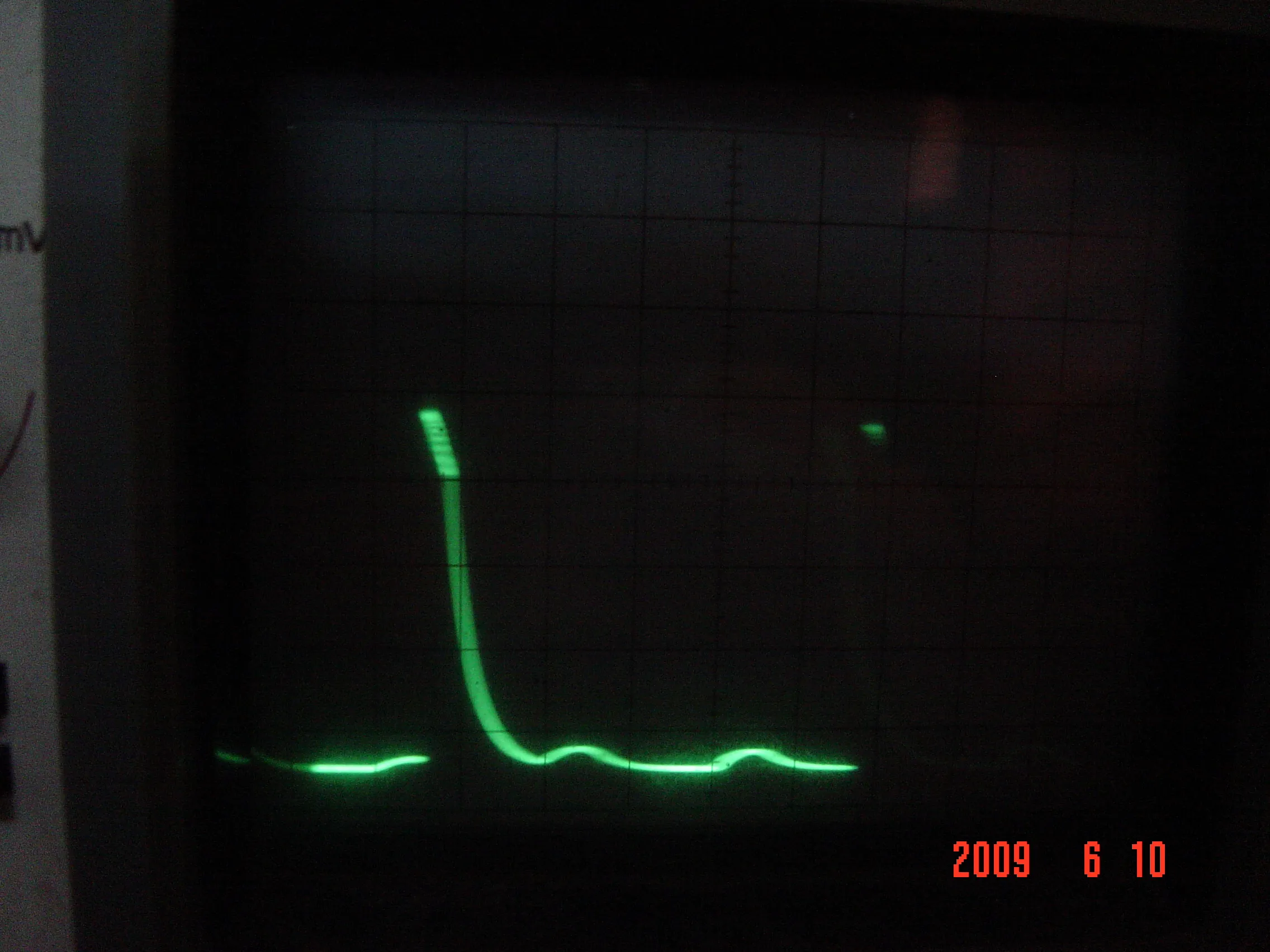

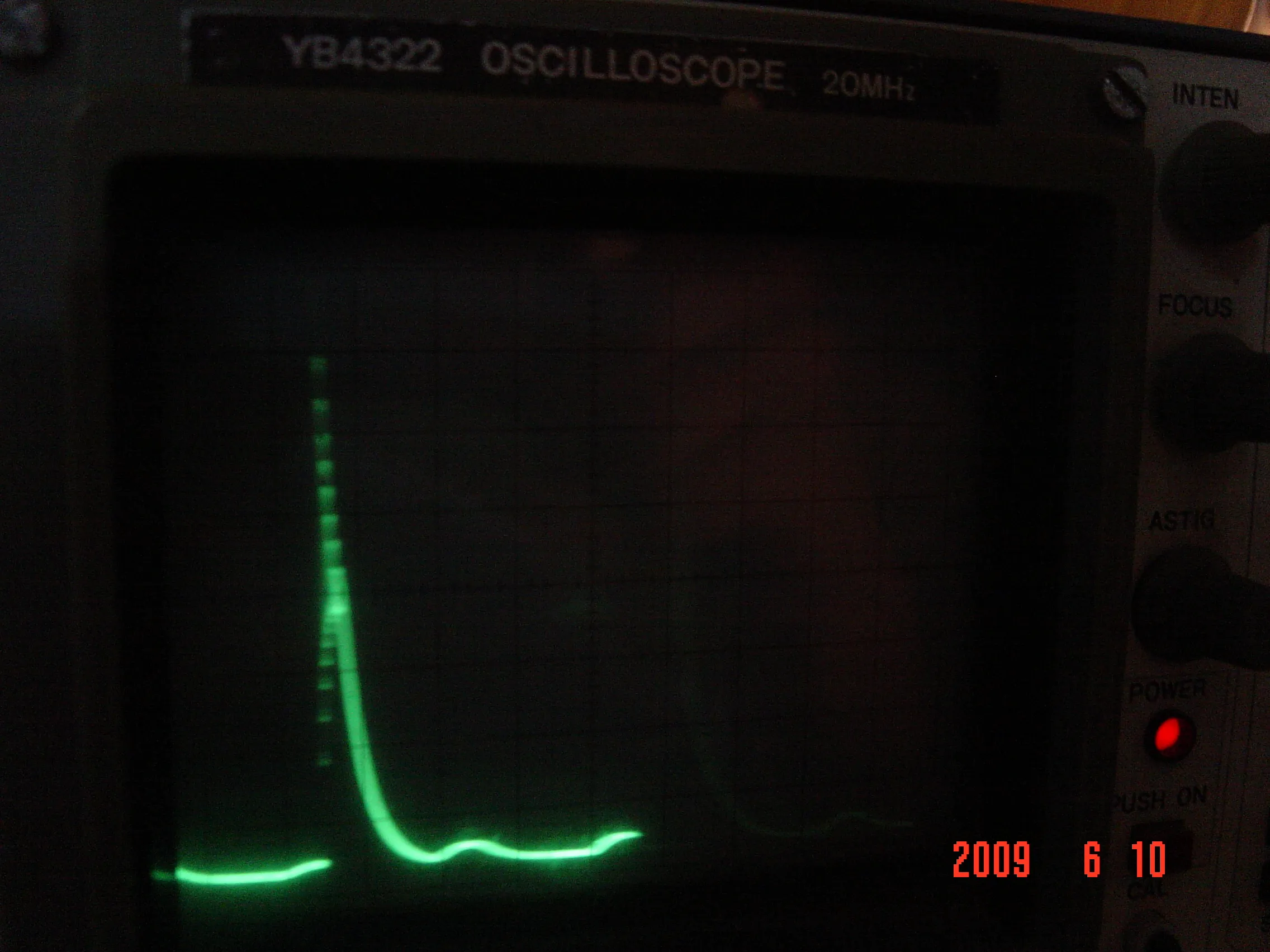

數據來了,令人振奮,為方便,以下稱新電路為“升壓型單硅輸出”.           帶100W燈易直通,將關斷線圈調整為38T,而升壓線圈改為28T.               100W燈是小了一點,但與15W相比,已足以說明問題.                         帶100W燈,輸入(儲能電容總電壓)520V,普通單硅輸出峰值504V,升壓型單硅輸出峰值882V.所以,輸出峰值=(1+升壓線圈匝數/關斷線圈匝數)*輸入總電壓,實際要更低一些,因為普通單硅的輸出也降低了.                         以下是波形,500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3358611244590147.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3358611244590190.jpg');}" onmousewheel="return imgzoom(this);">                     由此可見,輸出峰值受負載影響不大.

一定要去試機,只是要周末天氣好,我們這河里本來魚就少,天天有人去電,簡直像過篩子,也不知道我去的時候有沒有了.

暈  普通單硅
峰值電壓900V左右才對
上面的波形圖
是同一后級嗎

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3245031244602894.gif');}" onmousewheel="return imgzoom(this);">看這閃光燈電路是不和這個后級有點關系?

這個有點和白金機次初串聯相似,像是個自舉電路,輸出電壓是次級電壓和初級反峰疊加

想用鐵芯(5W變壓器的)繞一個關斷線圈,誰有較好的方案,線徑,匝數?要實際用過的,不要理論.

哪里的理論?單硅輸出的峰值是900V?所有數據都實測!上一個圖是普通單硅,下圖是升壓型的.

單硅的輸出波形尖峰本來就應該是前面儲能電容電壓的兩倍才對!

是單個電容的還是兩個電容總電壓的2倍?若是總電壓的2倍,那些倍壓后800V的機子輸出峰值豈不是達到1600V?那才暈.

看來你應該暈了!
如果前面的電壓比較低,
前面只用一個電容的話,
該如何?
如果前面的電壓比較高,
前面用三個電容串的話,
又該如何?
暈!

他連單硅的波都搞不懂
還在這里說什么峰值終結者
當然 單硅的這個尖峰很重要
平頂時間 是控魚的關鍵
尖峰是   浮魚的秘訣
但也不是說這個電壓越高 越好
要根據功率做調整

顯然普通單硅 平頂時間和尖峰幾乎是成比例增減的
要單獨改變某一項  須另行設計了

上面兩位高手是對的,魚機單硅輸出的峰值確是儲能電容電壓的兩倍!我前面做實驗用的是隔離后的市電,為什么就不是這樣呢?

我是看到大家在討論什么二硅·四硅,提高峰值電壓,才想出這個“招”的,請問高手:這個有用嗎?

為什么很多人說白金機好用,有誰測過它的波形?高頻機能做到這種波形嗎?

白金機輸出的是正反激都有的尖峰波
雖然沒有用過白金機
但白金機調到衰減諧振的程度后
不但省電  效果也不會令人失望
電子白金機顯然是機械白金機的一個升級版本
要模仿白金機的波形也不難
要做到更高的電壓 也很好實現
參考一下閃光燈的觸發電路
就明白了  相當于單硅交流輸出
條形變壓器升壓
電壓很容易就能上萬伏
但至于捕魚效果
更多的是在趕魚...
