輸出電壓5~7K也太高了吧
1K電蚊子足以...
保護可不加
人碰觸輸出的兩電極
一般只會麻一下
并不會對人身造成什么傷害
你認為呢

還是有點問題的,今天買了一個電蚊拍,關閉電源10多分鐘后,用螺絲刀一碰還有很大的火花,這個就有點怕怕了

因為你思想太專業了
所以不敢用手去碰吧
其實沒什么危險的
我就試過幾次了
有時是會麻一下
而有時 只是看到電極對皮膚
放一次電  卻一點感覺沒有的
有時候過于專業的理論
是會誤導你的觀點的

不是啦,雖然電壓高,但是電流低,對于我們成年人沒什么問題
我就是擔心會電著小孩子,所以才想著修改下
想了想,最簡單的辦法就是弄個聯動開關,關閉時接入放電電阻

我看到的電蚊拍都有一個電源總開關,就在它上面做一個簡單的,用一個單刀雙擲開關,關斷的時候就短路高壓兩極

今天我改裝了一下
就是和你的說法差不多,在放電端并一個電阻和撥動開關
但又出現新的問題,這個撥動開關是三段式的,網上開啟電燈,中間開啟高壓捕蚊子,下邊接通那個電阻放電.問題就是撥到中間開啟高壓時,開關內有吱吱的聲音.
估計是這個開關內同時接入了放電電阻,由于高壓的原因?qū)е麻_關內有放電現象

哎,麻煩,想自己做一個電路板,加裝兩個開關來控制.這樣可以消除開關內放電的問題

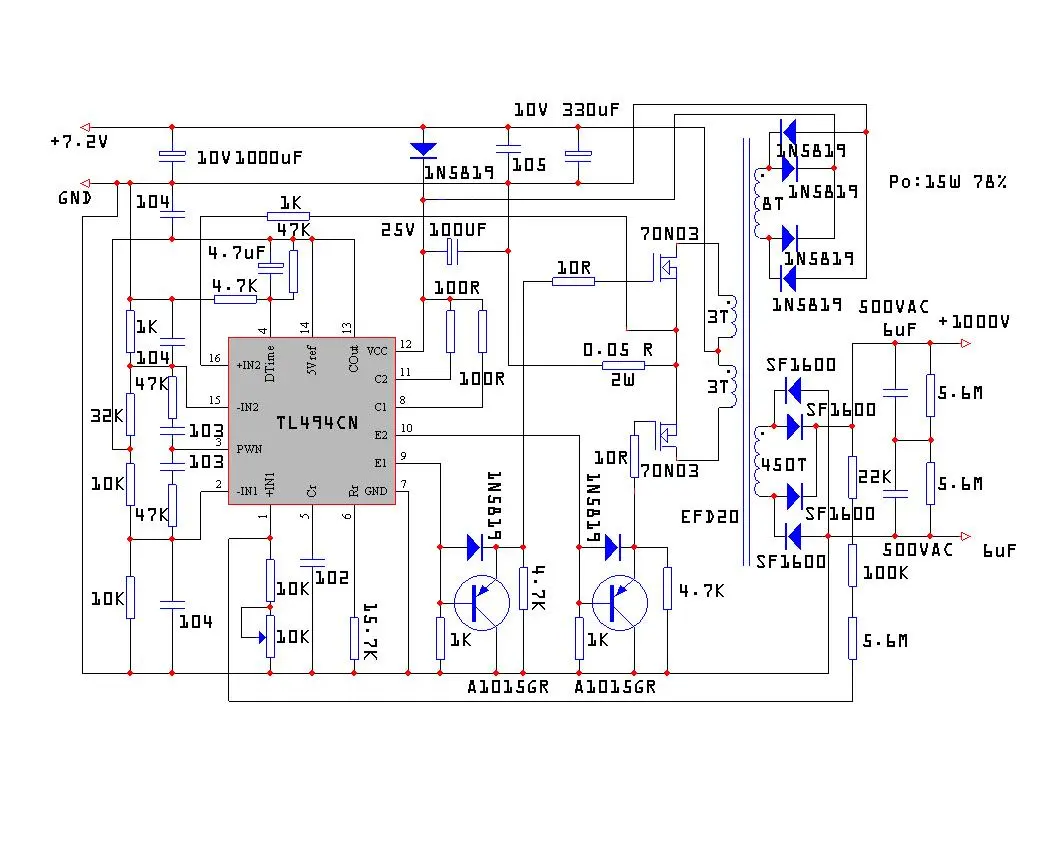

5K-7K的電壓會使電網直接相互打火,蚊子還沒電到,電蚊拍已經在浪費電了,我覺得電壓不一定要高,800-1000V足以將蚊子瞬間化為灰燼,關鍵是電流,電流大了,就算粘上10只蚊子,照樣趕盡殺絕,我自己做的電蚊拍就是輸出1000V 15mA 閉環驅動,TL494+MOS,2節18650鋰電池作電源.

同意樓上意見!
494推MOS的電蚊拍
好像在電源網哪個版塊
見過實物 估計就是您做的吧

應該是的500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/585911244649476.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/585911244649489.jpg');}" onmousewheel="return imgzoom(this);">

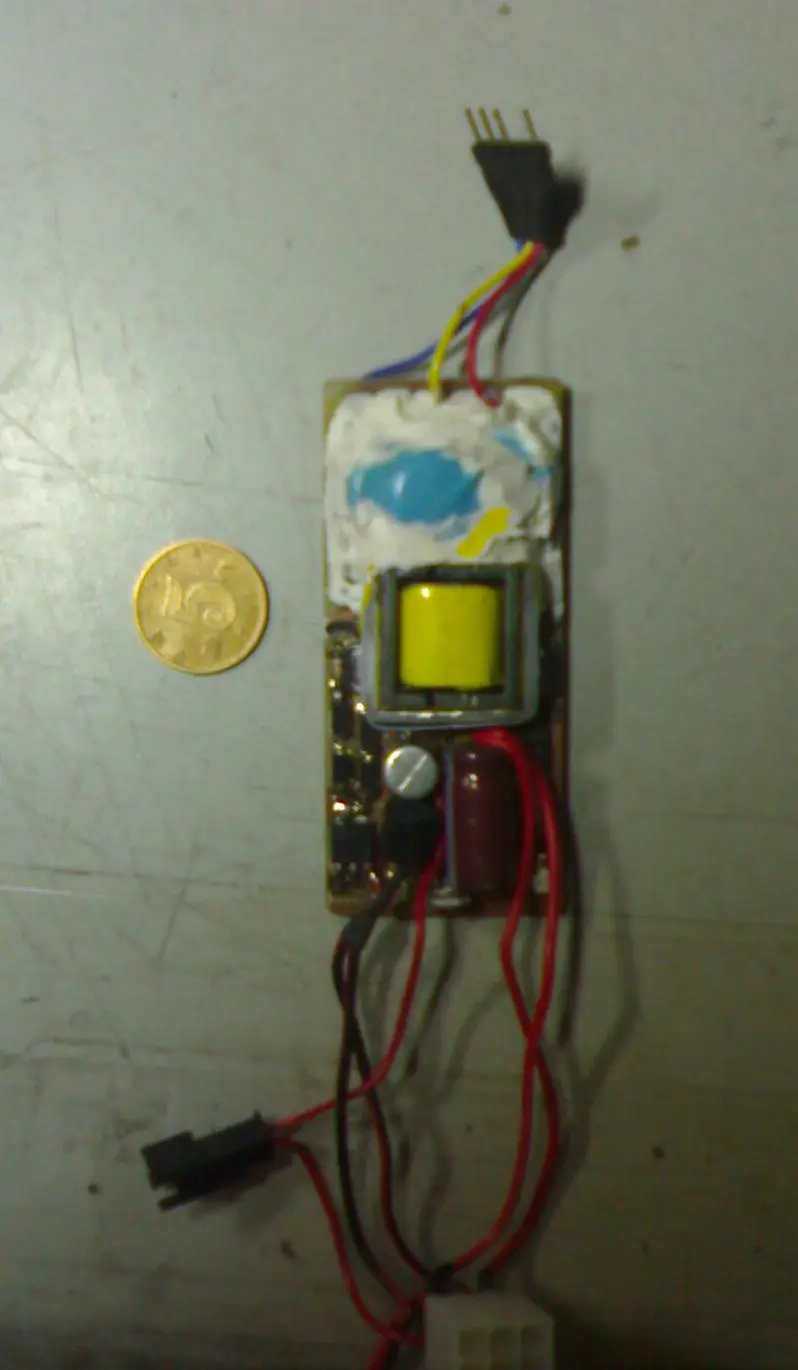

成本多少，這個對于個人而言很低，對于工廠量產來說太高。自己做性能第一，成本第二。板子上值點錢的就是一片SOP-16的TL494、2個TO-251封裝的MOS管、4個SF1600、1個EFD20的開關變壓器、幾個大容量電解電容，高壓電容用的是啟動電容，余下的都是阻容元件了。

大師長，圖片還是2009年的呢，現在都2014年了，您真是前輩了！
