示波器的那張沒拍好.是空載波形.看另外一張500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2398561243163483.jpg');}" onmousewheel="return imgzoom(this);">
編譯好的HEX文件.用的是xzszrs正弦表數據 2398561243163704.rar

好樣的!加精!

要帶載的波形才能說明行不行.樓主有時間做做看.特別是帶電腦開機,看看是否炸管就知道好不好了,呵呵.

此HEX程序只適合用wwwjjjwww的原理圖.注意穩壓反饋腳和電流反饋腳

只帶過200W的白織燈.波形和空載的一樣.電瓶正在沖電

不要說電腦,只要功率夠工頻機帶冰箱空調都沒問題!

我用買的高頻正弦板,帶燈和風扇1200W都沒有問題,但是只帶一臺電腦,電腦一按開機鍵逆變板上的2110和功率管就爆炸了

具體地說,應該是帶CRT顯示器燒的吧?CRT顯示器消磁瞬間功率遠遠大于1200W,高頻機可能會燒,工頻機由于工頻變壓器本身具有限流作用,帶不起消磁電路只會電壓瞬間掉下去,不會燒!小功率如300W,帶電腦,先啟動CRT顯示器再啟動主機都帶得起.

我的是液晶顯示器

不錯不錯

那就可能你那正弦板有問題了,我問下你的正弦板你做過短路測試嗎?估計這一關過不了.

你好啊,能把上面電源的詳細資料給我一份嗎,我想學習,謝謝了

我的油箱是zpsxr@163.com

我靠,我也要份師父的程序……

我的輸出變壓器是C型鐵芯電壓變比是26:380因為手上沒有26:270的所以將就著用.變壓器功率是300VA500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2398561243166976.jpg');}" onmousewheel="return imgzoom(this);">

這個變壓器不錯

編譯好的程序已貼上 2398561243167081.rar

建議你刪掉

別人給你了,并不代表你能公開發表……

制作一個要多少錢

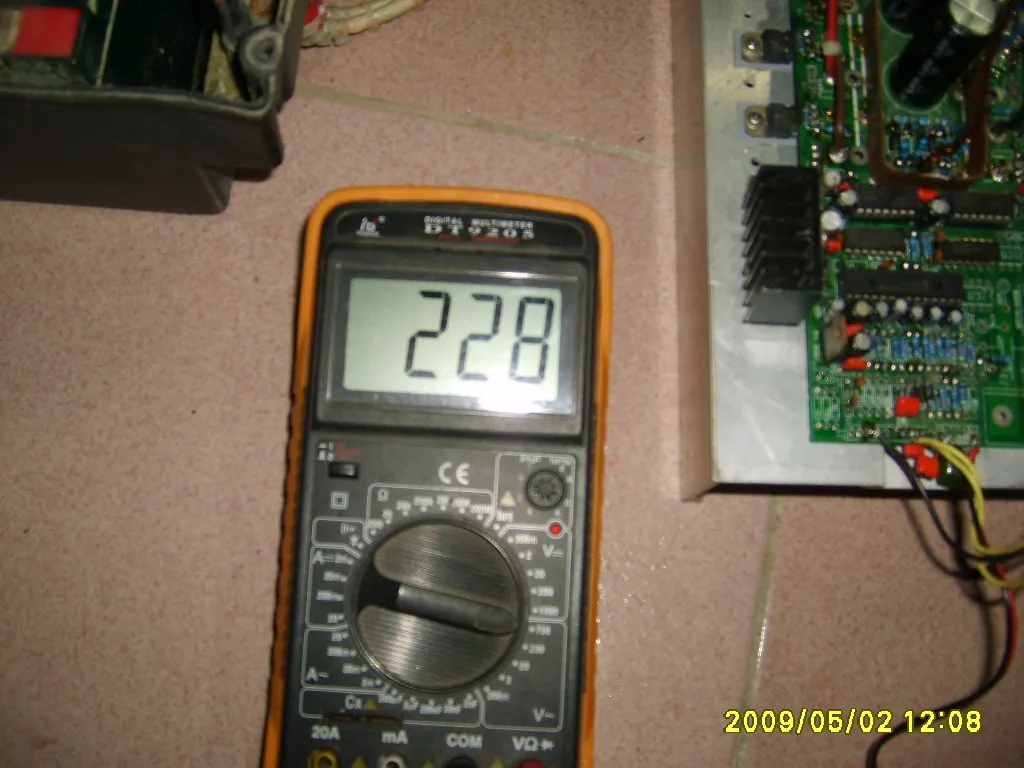

空載電壓
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2398561243167173.jpg');}" onmousewheel="return imgzoom(this);">

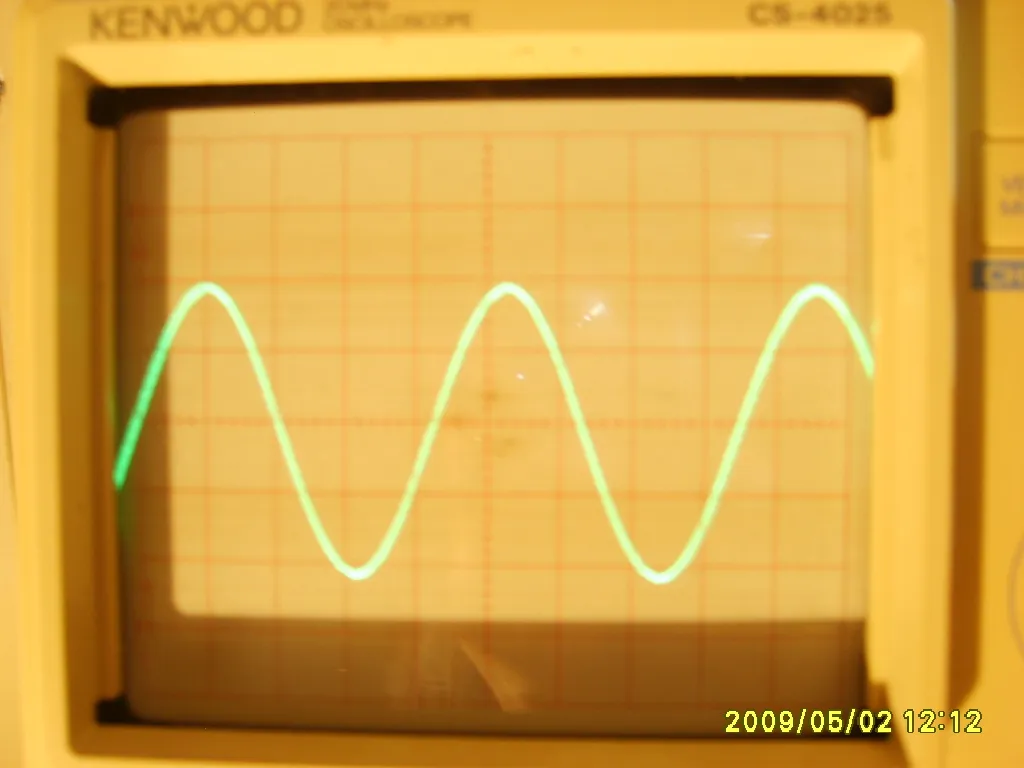

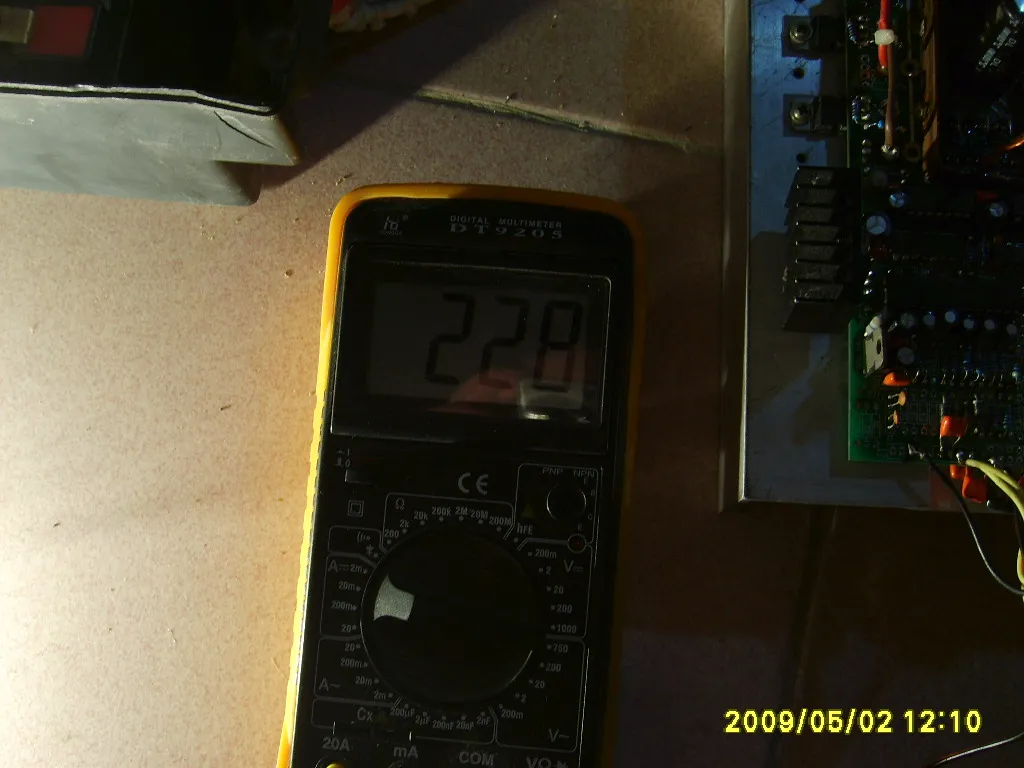

帶200W白熾燈電壓和波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2398561243167267.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2398561243167326.jpg');}" onmousewheel="return imgzoom(this);">

有圖紙沒,啊,還有表格

是買別人的公司的,他們說是有的,但是我看看板上只有在后級功率管那里對地串了一電阻,再加個運放來檢測的,這樣好像不怎么好.

wwwjjjwww的程序和xzszrs的正弦波表數據在我這個技術區已經是公開的

電池是多少V的?

"wwwjjjwww的程序和xzszrs的正弦波表數據在我這個技術區已經是公開的."我怎么找不到啊,能把連接發給我嗎,謝謝了QQ106908405.郵箱zpsxr@163.com

電池是36V的.原本wwwjjjwww和電源人生的圖紙是24V的我改了取樣電阻.原電阻10k改為15k.7815穩壓器前輸入電阻改為100歐

功率原本可以做大到1200W.手頭沒有大功率變壓器

wwwjjjwww的圖紙和程序
http://bbs.dianyuan.com/topic/111661

他們的每個周期采樣的點太少了,你做的是每周期采樣多少個點?

32點.我是剛學PIC 16系列單片機沒多久.是邊做邊學.請前輩多多指教
