關于飛利浦1610請教各位大師
各位大師,目前用1610做了一款240w的電源,效率才到90%,我的變壓器的漏感到了120uh再也沒有辦法提高了,請問如何才能提高漏感130uh,多謝.
全部回復(6)
正序查看
倒序查看

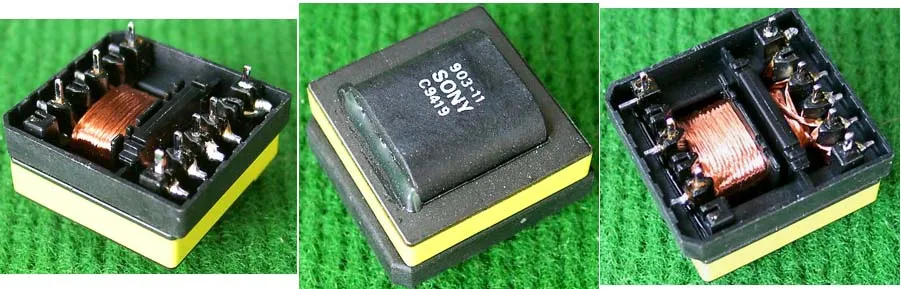

看別人怎么控制漏感,注意磁芯長度不同.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1123168385.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1123168385.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@泡沫
看別人怎么控制漏感,注意磁芯長度不同.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1123168385.jpg');}"onmousewheel="returnimgzoom(this);">
謝謝,泡沫的圖片,只是我在中間貼的是膠帶.
0
回復
@peterchen0721
90%可以滿足了.好的話95%-93%比較正常.看你的輸出電壓高低了.我是不用主T的漏感.外加不是很好嗎?要想正式量產時如何控制啊!
我用1610做得電源變壓器的次級電壓波形怎么是這樣的啊?
參數是這樣的:
1,輸入90-265VAC經過PFC后大約390V
2,輸出12V和24V 200W
3,變壓器33:4:2 原邊550uH 漏感200uh 諧振電容473
3,頻率85K,
4,請做過的同志們聊聊怎么會是這樣的波形?多謝了
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/43/1152424763.jpg');}" onmousewheel="return imgzoom(this);">
參數是這樣的:
1,輸入90-265VAC經過PFC后大約390V
2,輸出12V和24V 200W
3,變壓器33:4:2 原邊550uH 漏感200uh 諧振電容473
3,頻率85K,
4,請做過的同志們聊聊怎么會是這樣的波形?多謝了
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/43/1152424763.jpg');}" onmousewheel="return imgzoom(this);"> 0
