L6574壞掉

L6574這塊IC多開關幾次后就被干掉了,另外還有就是開機的那一瞬間一亮,又滅掉,重新開和以前一樣亮一下,又滅掉.后來就什么也不亮,查下6574已經擊穿.還請各位大哥多多指點幾下.

全部回復(11)

只看樓主

正序查看

倒序查看

pzpower

LV.4

2009-05-13 16:12

1腳0.68到地,2腳45.3K到地,3腳471到地,5腳空,6腳地,7腳和2腳短接

回復

pzpower

LV.4

2009-05-13 16:13

@pzpower

1腳0.68到地,2腳45.3K到地,3腳471到地,5腳空,6腳地,7腳和2腳短接

12腳15V,有的開始好的,多開關幾次,6574就壞了

回復

dzss

LV.4

2009-05-13 16:19

我是不大懂,但你這么問估計人家高手們也不好回答.弄個帶參數的圖貼上來吧!

回復

rongridong

LV.1

2009-05-13 16:32

@pzpower

1腳0.68到地,2腳45.3K到地,3腳471到地,5腳空,6腳地,7腳和2腳短接

首先你的電路接法就有問題,

回復

pzpower

LV.4

2009-05-13 16:37

@dzss

我是不大懂,但你這么問估計人家高手們也不好回答.弄個帶參數的圖貼上來吧!

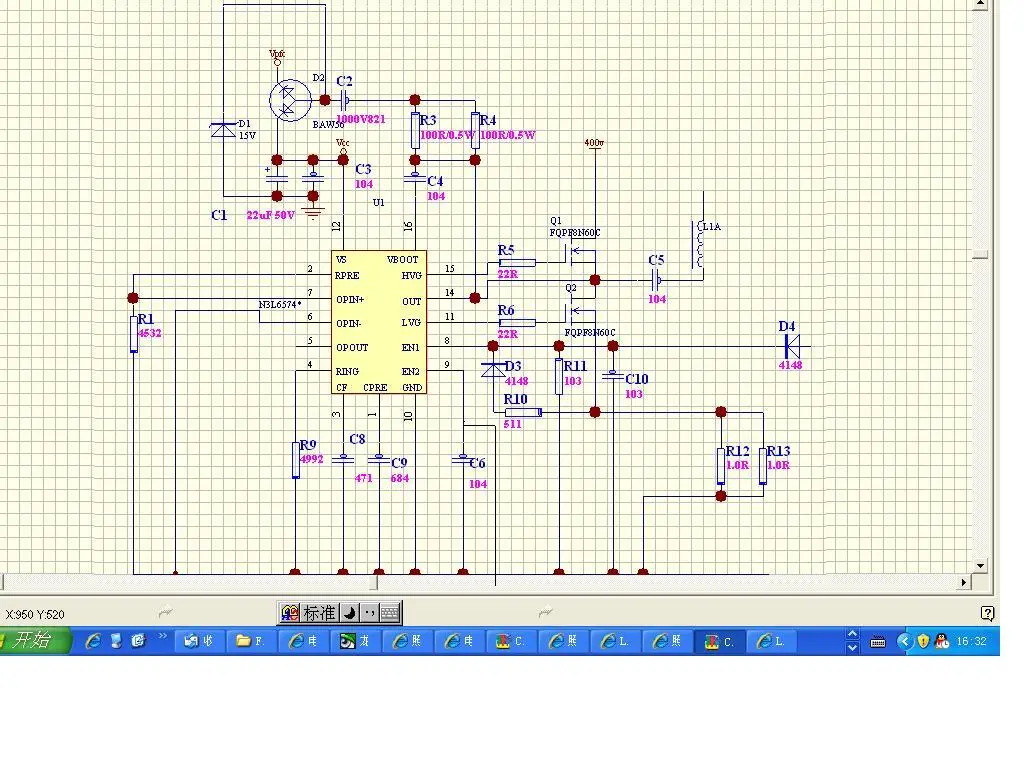

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/56691242203829.jpg');}" onmousewheel="return imgzoom(this);">

回復

廊橋星辰

LV.8

2009-05-13 16:50

@pzpower

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/77/56691242203829.jpg');}"onmousewheel="returnimgzoom(this);">

6,7腳同時接地.7腳不經43K.

回復
