電路不完整,看起來象是Voltage tracking的.

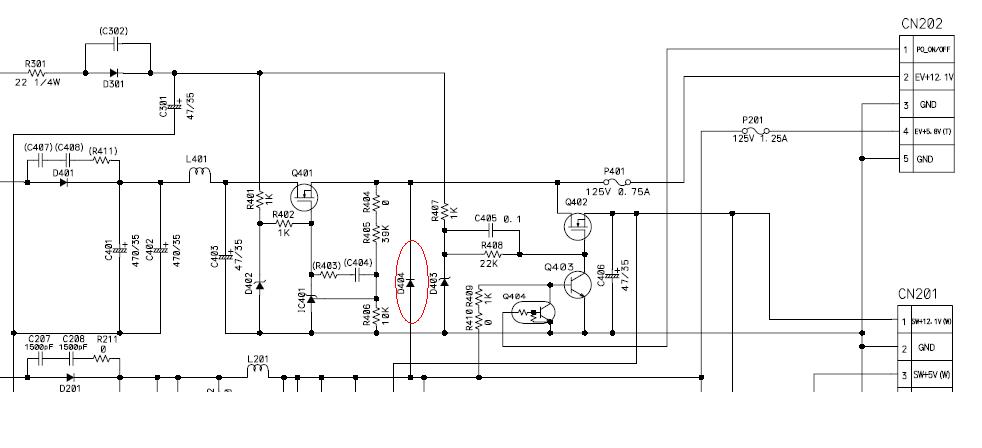

請問什么叫voltage tracking,這個二極管兩端分別聯的是12.1V 和5.8V
輸出

我是這樣分析的:不知道你這個電路外面是否接電池,有的話,也應該是12VDC,若真是這樣,那就可以解釋你的電路了.在12V回路里分別串接了兩個FUSE及二極管(D404),這樣,只要在12V輸出端電池接反(反極性電壓輸入),則通過P201、D404、P401構成通路,結果是熔斷P201或P401,通過這樣保護內部線路或電池.

開關機的時候因為負載的不同,可能造成輸出電壓的上升或下降的速度不一樣,就有可能造成5V大於12V的情況,這個二極管的存在可以保證5V電壓大於12V電壓的差異在1V以內.
一般系統要求5V和3.3V滿足這個要求,通常不要求5V和12V.

jacki_wang所言及是.

我把圖看錯,以為D404是接在12VDC的正負兩端的.

呵呵!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1122992106.jpg');}" onmousewheel="return imgzoom(this);">

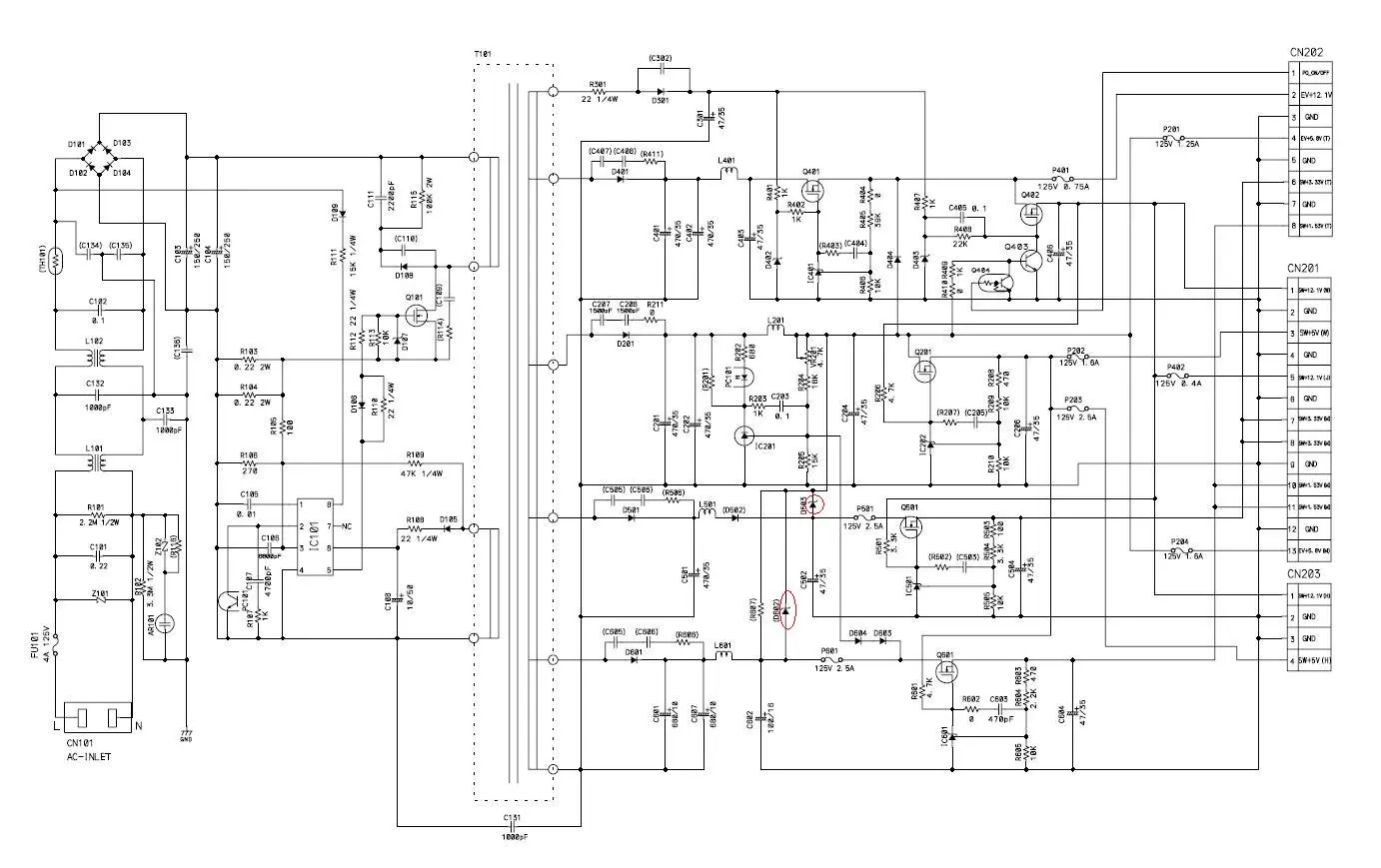

這是完整的電路圖,圖中D602,D503也是起這個作用吧.但為什么用穩壓管呢?有什么區別?

穩壓管也許是用來改善交叉負載特性的,這個要看具體的測試參數才能確定.
但是它每組輸出皆有線性穩壓,看起來也不應該是這樣的作用.
