共模電感

一般開關電源的入口處都有一個共模電感,請問該電感的大小怎么計算呀,還是根據經驗選擇,還是在條件允許的條件下,越大越好.還有我一般在電源的輸出加上派行濾波器,其中也包含一個電感,我知道是什么作用,但我看有的設計在輸出還接了一個共模電感或者是差模電感,究竟是什么意思呢,能給我講講嗎,或者指導我查查什么相關書籍呀

全部回復(23)

只看樓主

正序查看

倒序查看

b.r.g.j.wallace航天電源

LV.8

2005-07-27 11:21

L=4*pi*u*n^2*10^(-7)/lm;
u:incrmental permeability;
A:cross section area in meters^2;
n:number of turns;
lm:mean circumference of toroid in meter;

回復

top3842

LV.5

2005-07-27 11:29

@b.r.g.j.wallace航天電源

L=4*pi*u*n^2*10^(-7)/lm;u:incrmentalpermeability;A:crosssectionareainmeters^2;n:numberofturns;lm:meancircumferenceoftoroidinmeter;

謝謝指教,能用中文說一下嗎

回復

b.r.g.j.wallace航天電源

LV.8

2005-07-27 11:38

@top3842

謝謝指教,能用中文說一下嗎

u是磁導率;
A是截面積;
n是匝數;
LM是等效的環路的長度

回復

云逸天涯

LV.5

2005-07-27 11:54

@b.r.g.j.wallace航天電源

L=4*pi*u*n^2*10^(-7)/lm;u:incrmentalpermeability;A:crosssectionareainmeters^2;n:numberofturns;lm:meancircumferenceoftoroidinmeter;

大俠那怎樣配合電路來選取L呢?謝謝!

回復

織天使

LV.5

2005-07-27 13:45

無公式,都是憑經驗值.
不知道你的經驗值是多少.

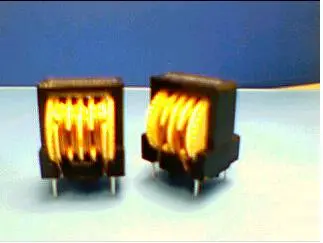

貼個共模電感給你看看.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1122443040.jpg');}" onmousewheel="return imgzoom(this);">
本公司OTC-21的產品主要應用於200W~350W
的PC POWER需看通過的電流來決定線徑.

回復

b.r.g.j.wallace航天電源

LV.8

2005-07-27 15:18

@織天使

無公式,都是憑經驗值.不知道你的經驗值是多少.貼個共模電感給你看看.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/31/1122443040.jpg');}"onmousewheel="returnimgzoom(this);">本公司OTC-21的產品主要應用於200W~350W的PCPOWER需看通過的電流來決定線徑.

樓上說得有道理;實踐是檢驗真理的唯一標準!
我曾經根據幾個別人說的公式計算,結果不是很理想;
根據實際測試到的干擾去加濾波器;
經驗值工頻的幾個MH---十幾個MH;
開關電源,看開關頻率,有的人說共模固有頻率設計在三倍到四倍頻或更低的開關頻率的位置上.因為他是一個低通濾波器,故準確度就不重要了.經驗值大概100UH---幾百UH

回復

braveboy727

LV.2

2005-07-27 16:59

在輸出接一個共模電感或者是差模電感都是為了降低噪音干擾

回復

top3842

LV.5

2005-07-27 20:48

@braveboy727

在輸出接一個共模電感或者是差模電感都是為了降低噪音干擾

謝謝各位的指教,明白了

回復

beson

LV.4

2005-07-27 23:54

@top3842

謝謝各位的指教,明白了

理論上電感量越高對EMI抑制效果越好,但過高的電感將使截止頻率更低,而實際的濾波器只能做到一定帶寬,也就使高頻雜訊的抑制效果變差( 一般開關電源的雜訊成分約為5 ~10MHZ間,但也有超過10MHZ之情形 ).另外,電感量愈高,則繞線匝數愈多,或CORE之ui越高,如此將造成低頻阻抗增加( DCR 變大) .匝數增加使分布電容也隨之增大 ,使高頻電流全部經此電容流通.過高的ui使CORE極易飽和, 同時制作也極困難,成本也較高.

回復

b.r.g.j.wallace航天電源

LV.8

2005-07-28 09:03

@beson

理論上電感量越高對EMI抑制效果越好,但過高的電感將使截止頻率更低,而實際的濾波器只能做到一定帶寬,也就使高頻雜訊的抑制效果變差(一般開關電源的雜訊成分約為5~10MHZ間,但也有超過10MHZ之情形).另外,電感量愈高,則繞線匝數愈多,或CORE之ui越高,如此將造成低頻阻抗增加(DCR變大).匝數增加使分布電容也隨之增大,使高頻電流全部經此電容流通.過高的ui使CORE極易飽和, 同時制作也極困難,成本也較高.

說得好!繼續啊

回復

云逸天涯

LV.5

2005-07-28 09:45

@beson

理論上電感量越高對EMI抑制效果越好,但過高的電感將使截止頻率更低,而實際的濾波器只能做到一定帶寬,也就使高頻雜訊的抑制效果變差(一般開關電源的雜訊成分約為5~10MHZ間,但也有超過10MHZ之情形).另外,電感量愈高,則繞線匝數愈多,或CORE之ui越高,如此將造成低頻阻抗增加(DCR變大).匝數增加使分布電容也隨之增大,使高頻電流全部經此電容流通.過高的ui使CORE極易飽和, 同時制作也極困難,成本也較高.

所言極是

回復

云逸天涯

LV.5

2005-07-28 09:47

@織天使

一個70w、60k的開關電源用多少電感合適呢?

回復

cspringy

LV.2

2005-09-08 10:27

@b.r.g.j.wallace航天電源

L=4*pi*u*n^2*10^(-7)/lm;u:incrmentalpermeability;A:crosssectionareainmeters^2;n:numberofturns;lm:meancircumferenceoftoroidinmeter;

公式中沒有A啊?

回復

b.r.g.j.wallace航天電源

LV.8

2005-09-08 13:17

@cspringy

公式中沒有A啊?

SORRY!
Lcm=4×pi*u*A*N^2*10^(-7)/Lm

回復

suile97

LV.6

2005-09-08 15:23

@top3842

謝謝各位的指教,明白了

最上面的公式對嗎?
我把磁道率帶進公式
是1=1?

回復

ucc2800

LV.7

2005-09-08 15:29

@b.r.g.j.wallace航天電源

樓上說得有道理;實踐是檢驗真理的唯一標準!我曾經根據幾個別人說的公式計算,結果不是很理想;根據實際測試到的干擾去加濾波器;經驗值工頻的幾個MH---十幾個MH;開關電源,看開關頻率,有的人說共模固有頻率設計在三倍到四倍頻或更低的開關頻率的位置上.因為他是一個低通濾波器,故準確度就不重要了.經驗值大概100UH---幾百UH

144W、60K的電源用多少電感合適呢?

回復

cspringy

LV.2

2005-09-14 11:45

@b.r.g.j.wallace航天電源

SORRY!Lcm=4×pi*u*A*N^2*10^(-7)/Lm

大蝦,共模電感線徑怎么計算啊?

回復

滅絕師兄

LV.6

2005-11-29 15:40

@b.r.g.j.wallace航天電源

樓上說得有道理;實踐是檢驗真理的唯一標準!我曾經根據幾個別人說的公式計算,結果不是很理想;根據實際測試到的干擾去加濾波器;經驗值工頻的幾個MH---十幾個MH;開關電源,看開關頻率,有的人說共模固有頻率設計在三倍到四倍頻或更低的開關頻率的位置上.因為他是一個低通濾波器,故準確度就不重要了.經驗值大概100UH---幾百UH

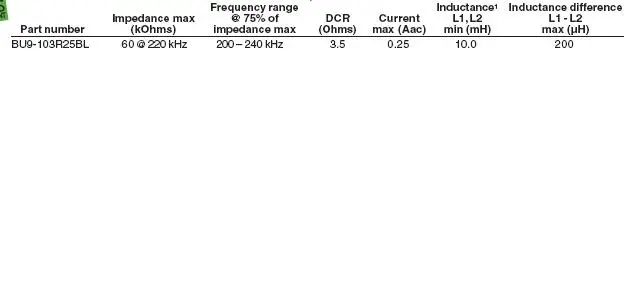

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1133249675.gif');}" onmousewheel="return imgzoom(this);">
1. Inductance tested at 1 kHz, 1 Vrms, 0 Adc on an Agilent/HP 4284A LCR-meter or equivalent.
Z=WL=2PI*F*L
L=0.4PI*N^2*10^-9*Ue*Ae/Lg
根據公式得出的阻抗與表中的并不一樣
用LCR測L 30KhZ@ L=15MH, 200HZ@ L=75MH
Ue與輸入信號的頻率的關系是怎么樣的

回復

滅絕師兄

LV.6

2005-11-29 15:42

@滅絕師兄

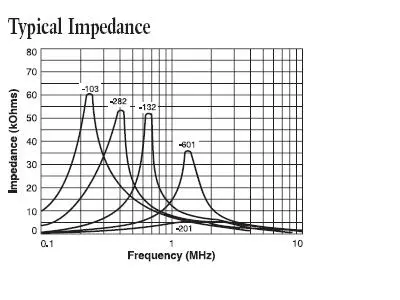

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/35/1133250413.jpg');}"onmousewheel="returnimgzoom(this);">這是L=15MH的濾波電感[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/35/1133249675.gif');}"onmousewheel="returnimgzoom(this);">1.Inductancetestedat1kHz,1Vrms,0AdconanAgilent/HP4284ALCR-meterorequivalent.Z=WL=2PI*F*LL=0.4PI*N^2*10^-9*Ue*Ae/Lg根據公式得出的阻抗與表中的并不一樣用LCR測L30KhZ@L=15MH,200HZ@L=75MHUe與輸入信號的頻率的關系是怎么樣的

回復

hjxie

LV.7

2006-03-21 10:28

@beson

理論上電感量越高對EMI抑制效果越好,但過高的電感將使截止頻率更低,而實際的濾波器只能做到一定帶寬,也就使高頻雜訊的抑制效果變差(一般開關電源的雜訊成分約為5~10MHZ間,但也有超過10MHZ之情形).另外,電感量愈高,則繞線匝數愈多,或CORE之ui越高,如此將造成低頻阻抗增加(DCR變大).匝數增加使分布電容也隨之增大,使高頻電流全部經此電容流通.過高的ui使CORE極易飽和, 同時制作也極困難,成本也較高.

受教了,謝謝!
