兄臺跟我一樣還沒睡嗎?

煩,睡不著

小小年紀煩什么?

出不了12V怎么睡?死了算了

有那么離普嗎?犯得著死嗎?老板要求嗎?

你只需搞一個振蕩源就好辦了.

野蠻女友要求啊,她說要是我出不了12V的話以后就別找她了.

有沒有簡單一點的啦?只需要15mA了,大概12V就行了,很爛的也可以了.

哦,一個與非門外加一點東西就可搞定.

什么是“一點東西”?那里有得賣?

靠,這樣子啊,這個忙我幫定了.等會畫給你.

你身邊有什么元件?

沒辦法了,誰叫本癩蛤蟆想吃天鵝肉唄,嘿嘿

就地取材

一些比較簡單的,通用的電阻,電容和晶體管了.不過沒有線圈.

好,你說需要什么材呢?

555也有

不想用線圈?

用一個431就可以了吧,通過2腳可以把輸出電壓調到2.5到36V的

不熟悉431,這家伙需要用線圈嗎?我沒有線圈,我先去找芯片數據來看看吧

老兄厲害愿聞其詳

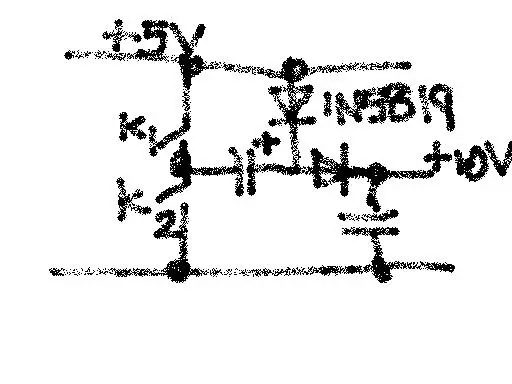

電容升壓原理500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1121452198.jpg');}" onmousewheel="return imgzoom(this);">

厲害厲害,大致明白了,是一個倍壓網絡吧.但是不大清楚K1和K2該怎么操作發?請大俠救命

K1K2是開關管,只要是能夠使K1K2節點處產生足夠的推拉電流的電路即可.

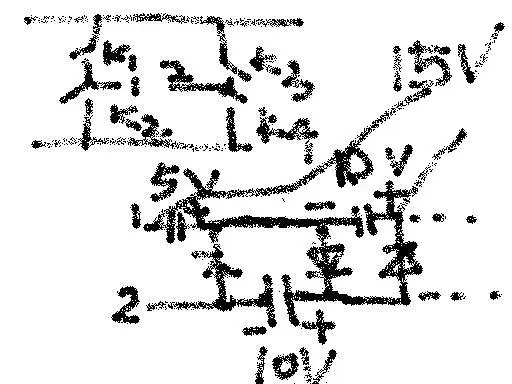

能有兩個這樣的開關,并控制他們的開關時序,理論上可升到無窮大,懸浮電.不要求電流的話.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1121454700.jpg');}" onmousewheel="return imgzoom(this);">

不好意思,用431不能實現升壓,只能實現降壓功能.

還好老兄你及時醒悟.
