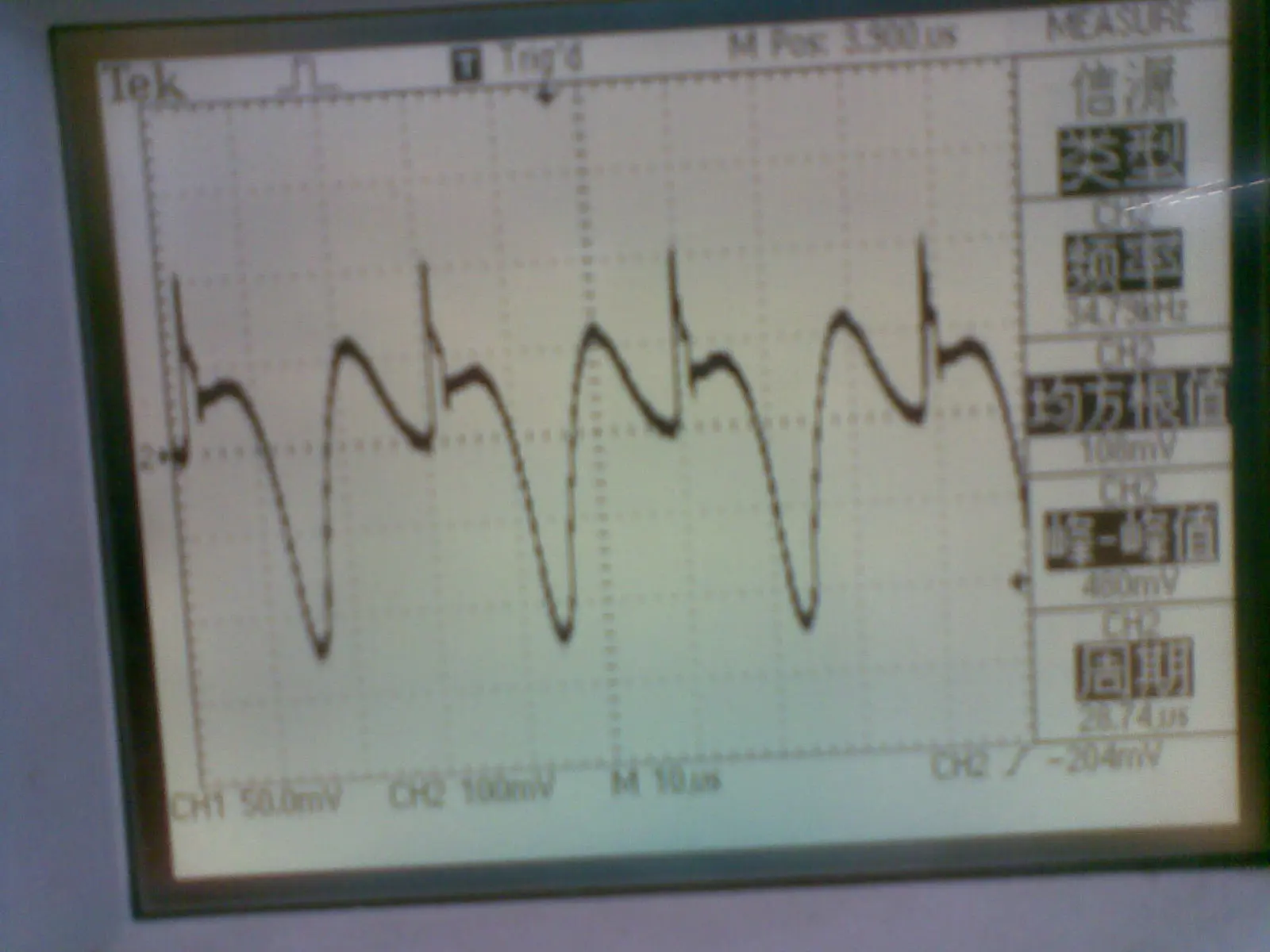

Ib電流波形

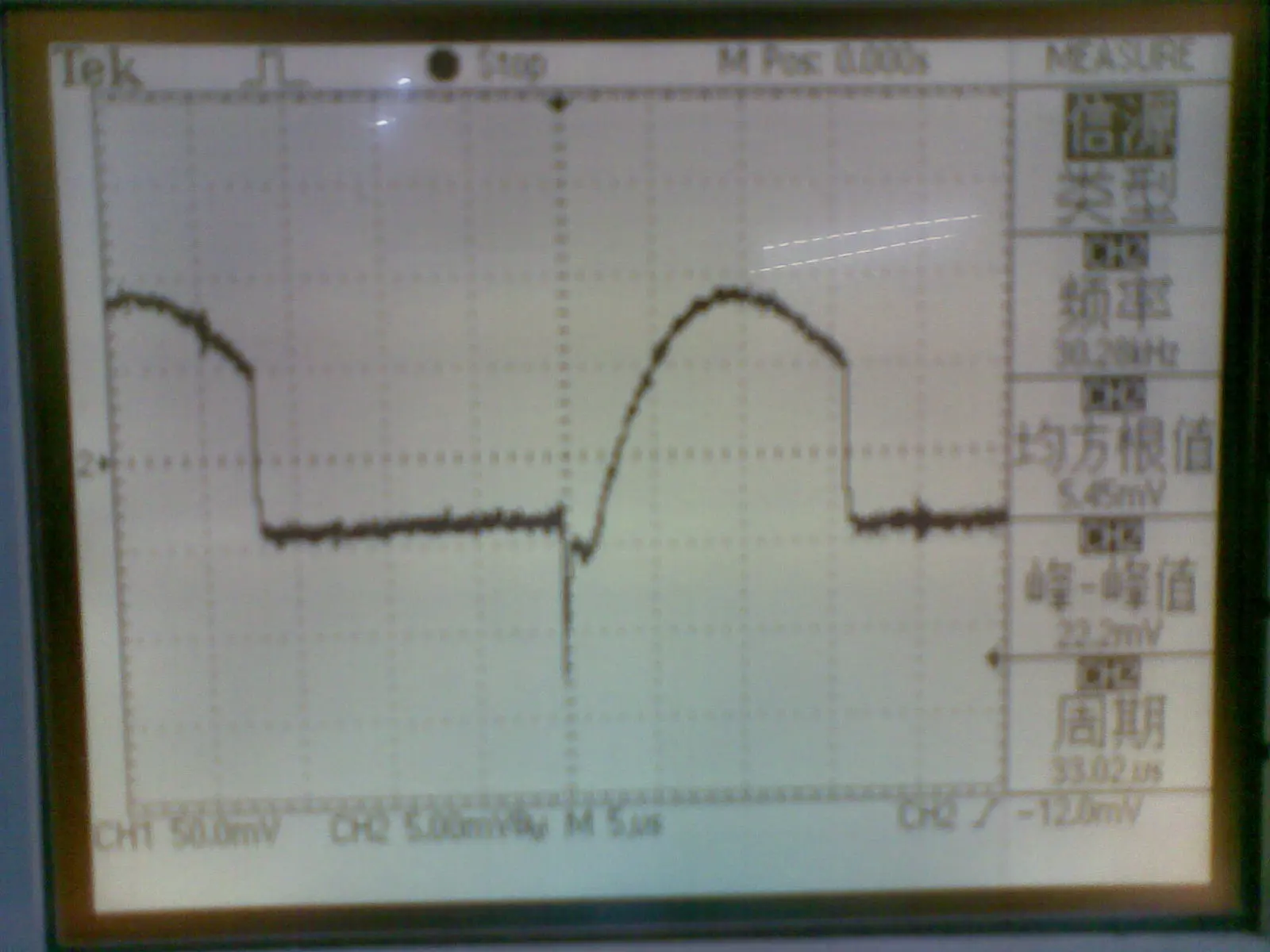

Ic電流波形
以上是用自制的線圈感應測得的波形,大家看有無失真和線路問題.
產品是4U235mm燈管,輸入功率80W,三極管高低壓時的溫升有23度.看下能否再改進.
示波器測試電流波形
請大家看幾幅示波器測試的三極管波形,給點意見.
Ib電流波形
Ic電流波形
以上是用自制的線圈感應測得的波形,大家看有無失真和線路問題.
產品是4U235mm燈管,輸入功率80W,三極管高低壓時的溫升有23度.看下能否再改進.
Ib電流波形
Ic電流波形
以上是用自制的線圈感應測得的波形,大家看有無失真和線路問題.
產品是4U235mm燈管,輸入功率80W,三極管高低壓時的溫升有23度.看下能否再改進.
全部回復(15)
正序查看
倒序查看
郁悶,圖片沒旋轉過來.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/1784601238067472.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/1784601238067485.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/1784601238067472.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/1784601238067485.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@hwx-555
郁悶,圖片沒旋轉過來.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/75/1784601238067472.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/75/1784601238067485.jpg');}"onmousewheel="returnimgzoom(this);">
頂下
0
回復
@hwx-555
郁悶,圖片沒旋轉過來.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/75/1784601238067472.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/75/1784601238067485.jpg');}"onmousewheel="returnimgzoom(this);">
Ib電流波形方向倒了
0
回復
@caohj001
圖片不夠清楚,檔位看不清,所以不好說
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/1784601238254624.jpg');}" onmousewheel="return imgzoom(this);">
是用手機拍的圖片,只能這樣了.
0
回復
@hwx-555
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/75/1784601238254624.jpg');}"onmousewheel="returnimgzoom(this);">是用手機拍的圖片,只能這樣了.
均方根值大概在100mV左右
0
回復
@hwx-555
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/75/1784601238254624.jpg');}"onmousewheel="returnimgzoom(this);">是用手機拍的圖片,只能這樣了.
雜波多是因為你用的電流探頭不是示波器原配的,干擾太大(我用的也一樣,東西太簡陋了).順便說我也是個菜鳥,所以沒法給你別的指導,只能幫你頂一下貼子,等待高人回答.
0
回復
@hwx-555
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/75/1784601238254624.jpg');}"onmousewheel="returnimgzoom(this);">是用手機拍的圖片,只能這樣了.
你這是哪里的波形啊,發射擊的,好像毛刺比較多啊
