3524的驅動電流不夠,要放大

沒加圖騰柱能驅動20對么

我是個新手.是人家給我的震蕩板,我朋友修逆變器的板,上面全高好的,只要正負電源接上去,和兩根震蕩的線接到管子上的那種,我改少點管子可以嗎?這個線全我用的是1.3的線.20+20.這個可以嗎?

4+4個還可以

最高另超7對

你準備做多少瓦?你用的MOS管型號是IRF640A吧?不一定非要用IRF640A這種管子;(如用在低壓逆變場合)再說你用這么多管并聯,要加圖騰柱才能推的動呀!如做小功率的用IRF3205;

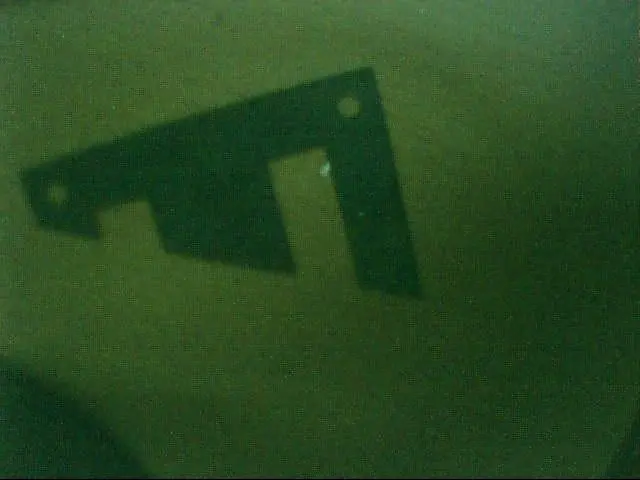

我現在用的是這樣的鐵芯,請問好用嗎?他的初極是多少圈,我現在用的是1.3的線.20+20的行嗎?可以用嗎?朋友給的,IRFS640A的,給我60個,呵呵500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/3209851237377954.jpg');}" onmousewheel="return imgzoom(this);">

驅動能力不足,加個圖騰就OK了.

大哥,我是新手.不知道圖騰是什么東西?給個圖看看好嗎?

圖騰就是四個三極管放大,圖論壇上有

這個圖本身就是錯的

下面的這個圖你可以參考一下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/1058301237437964.jpg');}" onmousewheel="return imgzoom(this);">
SG3524推挽電路你可以參照下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/1058301237438737.jpg');}" onmousewheel="return imgzoom(this);">

應該可以,但最好調到低頻狀態,3525最多直接驅動4對管.

那上面的這個鐵芯可以用嗎?各位大哥幫我看看,要初級繞多少匝好呢?
它的長是9.6
寬是6.4
舌寬是3.3
那我就用4對管好了

我按這個圖的做法管子還是發熱呀

激厲不足

7腳的104改102,6腳的57k改10k試試看吧

大哥我現在的不燒管了,現在改燒3524了.是怎么回事,上去震蕩一下,就掛了

看第13帖

現在管子不發熱,也不燒3524了,就是高壓沒有了.很小了,我繞了600匝,帶個燈泡都不亮.問高手怎么回事呀?要怎么改?

驅動輸出各串一個1w電阻幾十歐

3524內沒有放電的PNP管，MOS結電容要靠對地的下拉放電電阻來放電，而不是和3525或（494外加8550+4148）那樣強行、快速放電。



根本不是什么勵激不足。一些人都是自已沒搞懂，來誤導別人。有人外加圖騰柱，以為是增加了驅動，其實是加了PNP管快速放電而已……
