方法有的,120HZ是低頻紋波,最簡單就是加大高壓電容容量.

調節環路參數.

環路參數有調了,提高增益有做過了．都沒用．我是兩路輸出,5V和12V．5V反饋重點,120HZ紋波沒了,但12V上卻大了,反之亦然．還沒有辦法同時消除,不知道咋會事．但TL431 R,A極的波型很亂,RC網羅調了也沒用,我懷疑是干擾太重了．我用的是ERL28立試的變壓器,而TL431就在變壓器旁邊．

變壓器設計是否合理,輸出功率足夠嗎?

輸出地線可能布局不是很好吧!輸出電感是否過大．

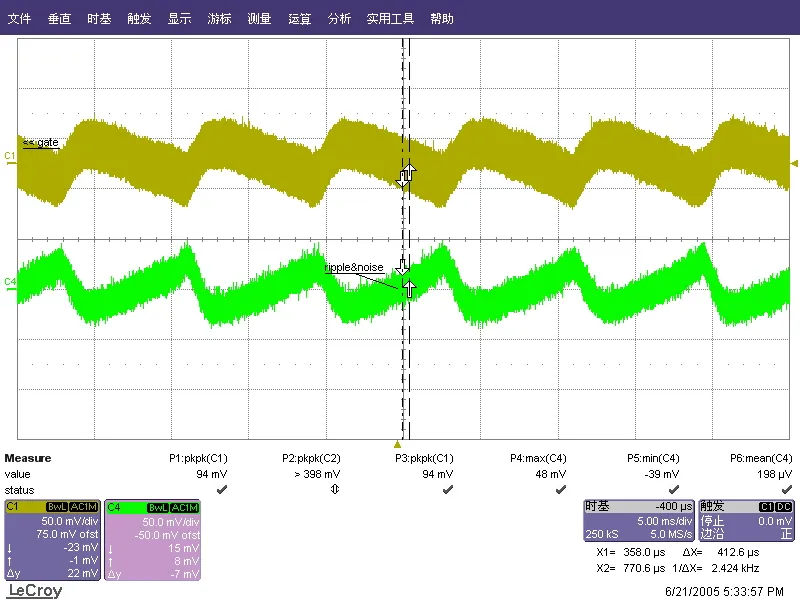

各位仁兄,又發現新問題了,見波形.5V,12V的120HZ紋波居然是反向的,搞不清楚是怎樣產生的.有沒人碰到此類問題啊.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1119593678.jpg');}" onmousewheel="return imgzoom(this);">

能不能把你的電路弄上來讓大家一起幫你看看

解決辦法:1》增加入口電容,如果你有空間的話
          2》 減小匝比,既減小最大占空比.
          3》調整反饋環路.主要兩個地方:一個是輸出分壓電阻的上電阻,另一個地方是TL431的補償電容.因為通過反饋增益?zhèn)鬟f函數來看,這兩個地方影響系統極點分布,極大的影響低頻性能.
           不知道說的對不對,歡迎高手指正!

1.增加入口電容肯定是會好的了,我現在輸出62W(5V/5A,12V/3A)用的是150UF電容,但不能無限大啊,畢竟有成本因素的.
2.減小最大占空比,為什么?我現在是0.42
3.你說的我做過了,調節輸出分壓電組確實有用,但5V沒了,12V就變大了.12V
沒了,5V就變大.而且紋波是反向的.補償電容都有試,從222到224都試過,沒用.而且我反饋回路已經是調的最快的了.
我就是奇怪怎會紋波反向,兩組是共地的,是在變壓器一出來就分開了.
歡迎高手指導,我可以隨時告訴你結果,并附上波形

有沒有嘗試在上輸出分壓電組上并電容呢?比如104

沒有人知道怎么回事嗎?有試過,也沒用.

初級地到大地接個y電容

接地也是辦法,至少來調整了它的波形,其他的我看沒的什么意思,作用不大

我會試一下,告訴你結果

加大輸入的濾波電容就可以了

你在初級地與次級地間加電容了嗎?沒有的話加個2KV/2N2的試試看吧!

初級地到大地接了個472的Y電容,無效.初級地和次級地有加Y電容.
加大輸入濾波電容?我現在輸出是61W,用的大電容是150UF,還要加大,哪可是要MONGEY的.

電路圖也沒啥特別的,和普通的雙路輸出的一樣.地線也割過,跳過,沒效果.
我變壓器是分層繞的,沒有疊饒.下午準備搞個疊饒的再試試.我以前沒碰到過此類問題,怎么想也想不通為什么會這樣.

還有一個,限流電阻不要取太大,改小些

如果是反激電路放放過流點應該有效

看來幾位都是高手,事實上我早試過了,但沒用.我都快暈了,我還擔心直接從大電容上歐和到輸出,做了些實驗,也沒成功,都沒招了.

不會吧,你現在紋波是多少啊,還有個辦法,從高壓端加個560k--910k電阻到電流sense腳,再調整一下sense電阻和反饋速度,一般問題不大

你得根據你所設計的變壓器來確定一次側最大電流,然后根據你輸出的允許紋波來確定你輸入的電壓的允許紋波值.

最后根據你所得到的一次側最大電流和輸入電壓(即輸入高壓電容兩端電壓)的允許紋波的峰峰值來計算你輸入電容的容量.

注:如果兩組或以上,應該以允許紋波值小的那組來定


從你提供的功率上看,你的輸入電容應該是不夠的.

TO:hotsps我知道你的思路是通過反饋來校正因大電容電壓的變化引起次級紋波的變化．你哪招我想過,但一直沒試,因為我的回路已經很快了,增益也很高,還是沒解決這個問題,我想加哪個電阻也不會有多大用處,不過我會試一下．問題的關鍵是為何兩組的底頻紋波會反向．
TO:斯文敗類,假如我現在允許輸出的低頻紋波最小為30MV,哪我怎樣確定高壓電容兩端的峰峰值呢?

不能精確計算,但能大致推算,輸出比如輸入10V
輸出也10V,那么匝比就是1:1,輸出允許變化1V的峰峰值,那輸入也就允許差不多1V嘍.如果匝比是2:1,那輸入就是允許2V嘍.

當然,這只是打個比方而已,因為在開關電源中還得考慮到DUTY方面的問題!

我以前也遇到過輸出有低頻紋波,最后查出輸入濾波器電感不平衡,你的會不會是它呢?

根據電路評估一下嘛.有設備測是最好的.
